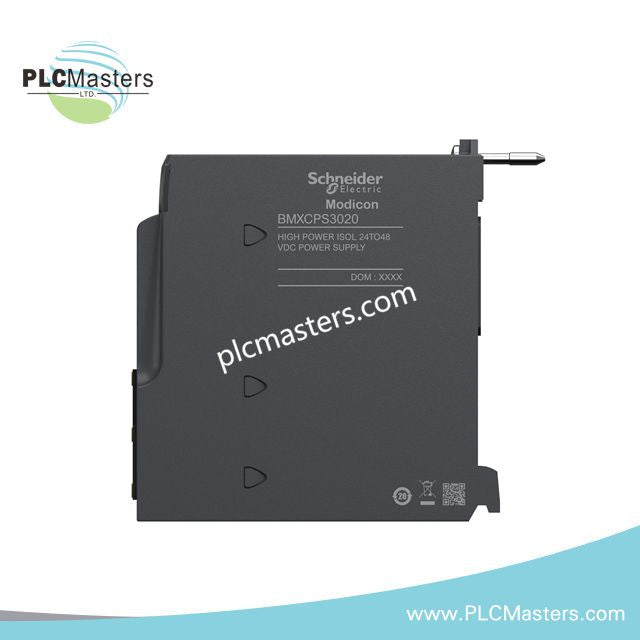

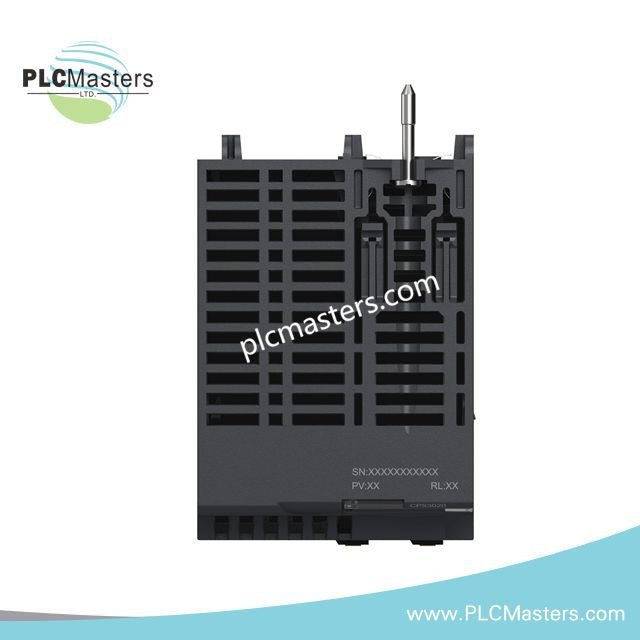

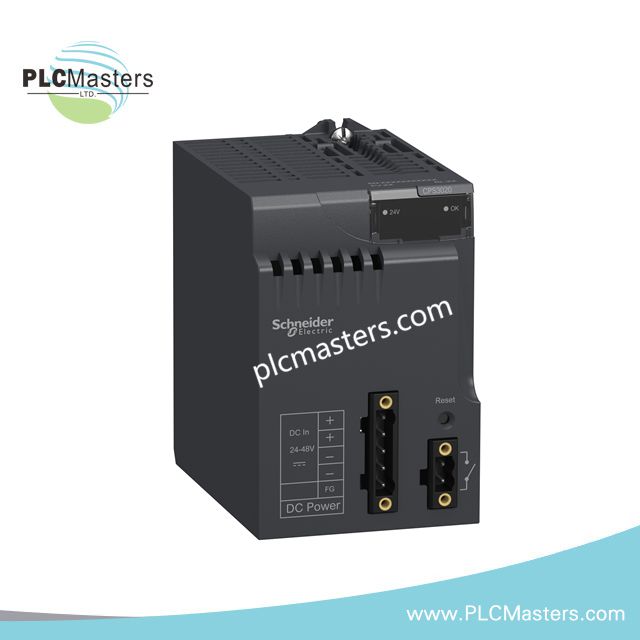

Modul Catu Daya Schneider BMXCPS3020

Ikhtisar

Schneider Electric BMXCPS3020 adalah modul catu daya berdaya tinggi untuk platform Modicon X80. Modul ini mendukung input DC 24–48V dan memberikan output hingga 31,2W ke modul I/O dan prosesor. Modul ini memastikan kinerja industri yang kuat dengan perlindungan lanjutan terhadap kelebihan beban, tegangan lebih, dan hubung singkat. Desainnya memberikan perlindungan IP20 dan keandalan tinggi di lingkungan yang keras. BMXCPS3020 juga mendukung modularitas dan skalabilitas untuk sistem otomasi yang fleksibel.

Spesifikasi Teknis

• Rentang Produk: Modicon X80

• Jenis Produk: Modul catu daya

• Kecocokan Backplane: Tidak kompatibel dengan BMEXBP..02

• Tegangan Primer: 24–48 V DC terisolasi

• Jenis Sirkuit Catu Daya: DC

• Daya Sekunder: 31,2 W 24 V DC untuk modul I/O dan prosesor

• Daya Sekunder: 15 W 3,3 V DC untuk logika modul I/O

• Batas Tegangan Primer: 18–62,4 V

• Arus Masuk: 1,65 A pada 24 V, 0,83 A pada 48 V

• Arus Inrush: 30 A pada 24 V, 60 A pada 48 V

• I²t saat Aktivasi: 1 A²·s pada 24 V, 3 A²·s pada 48 V

• It saat Aktivasi: 0,2 A·s pada 24 V, 0,3 A·s pada 48 V

• Keandalan MTBF: 4.600.000 jam

• Jenis Perlindungan: Sekring internal primer, kelebihan beban, tegangan lebih, dan hubung singkat sekunder

• Arus pada Tegangan Sekunder: 1,3 A pada 24 V DC, 4,5 A pada 3,3 V DC

• Dissipasi Daya Maksimum: 8,5 W

• LED Status: 1 LED (hijau) menunjukkan tegangan rak OK

• Jenis Kontrol: Tombol tekan RESET untuk restart dingin

• Koneksi Listrik: 1 konektor untuk 2 relay alarm, 1 konektor untuk suplai 5 garis dan tanah pelindung

• Jarak Kabel Maksimum: 10 m (1,5 mm²), 15 m (2,5 mm²)

• Resistansi Isolasi: ≥10 MΩ primer/ground dan primer/sekunder

• Kekuatan Dielektrik: 1500 V primer/ground, 1500 V primer/sekunder

• Ketahanan Getaran: 3 gn

• Ketahanan Guncangan: 30 gn

• Derajat Perlindungan IP: IP20

• Imunitas terhadap Mikroputus: 1 ms

• Suhu Udara Sekitar (Operasi): 0–60 °C

• Suhu Udara Sekitar (Penyimpanan): -40–85 °C

• Kelembaban Relatif: 5–95% tanpa kondensasi

• Perlakuan Pelindung: TC

• Altitud Operasi: 0–2000 m standar, 2000–5000 m dengan derating

• Berat Bersih: 0,34 kg

• Jejak Karbon: 457 kg CO₂ ekuivalen siklus hidup total

• Potensi Daur Ulang: 1%

• Pengepakan: Kardus daur ulang
