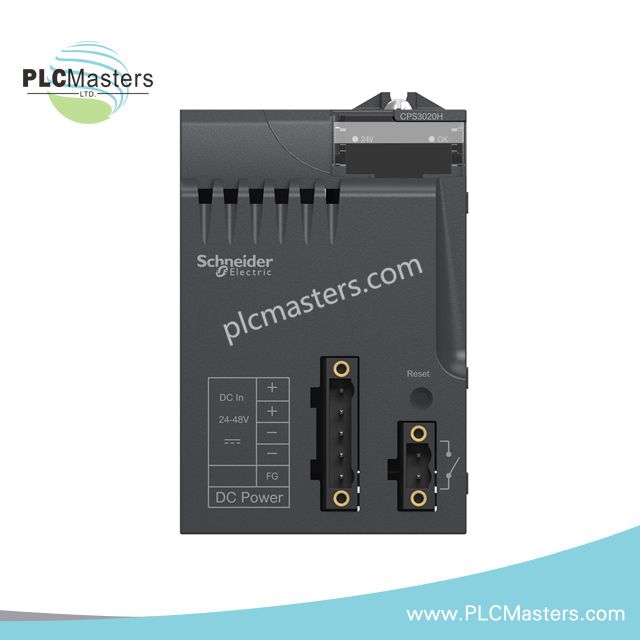

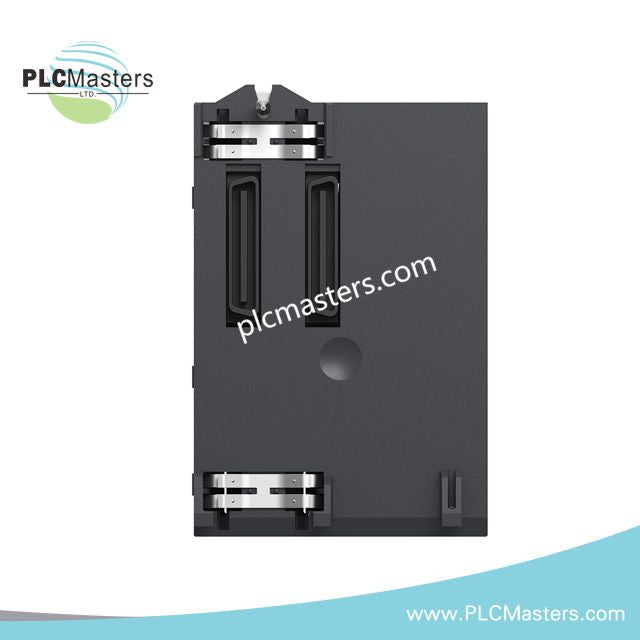

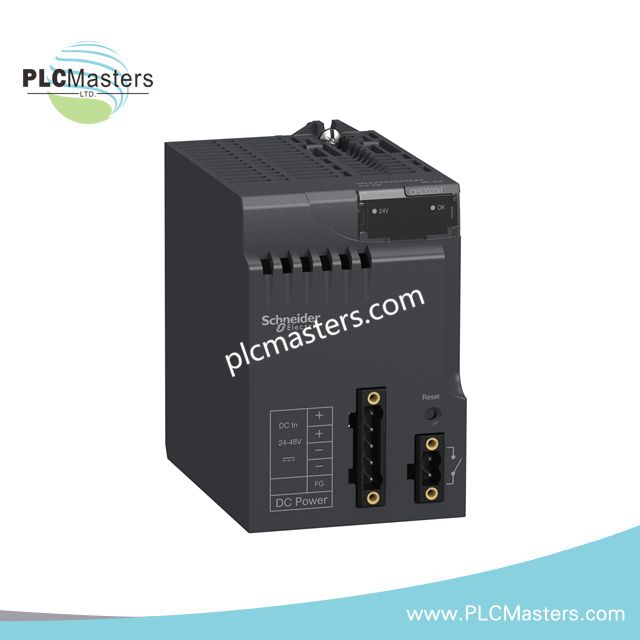

Modul Catu Daya Schneider BMXCPS3020H

Ikhtisar

Modul Schneider Electric BMXCPS3020H adalah modul catu daya berkinerja tinggi untuk platform Modicon X80. Modul ini menyediakan daya input DC 24–48 V yang andal dengan output hingga 31,2 W. Modul ini cocok untuk lingkungan industri yang berat dengan operasi suhu yang diperluas dari -25°C hingga 70°C. Modul ini memiliki desain tangguh, modularitas, dan perlindungan canggih, memastikan operasi stabil untuk modul I/O dan prosesor. Produk ini bersertifikat oleh standar ATEX, IECEx, CE, RCM, CSA, UL, dan Merchant Navy. Modul ini mendukung kondisi keras termasuk tahan debu, gas, pasir, dan jamur. Modul BMXCPS3020H termasuk relay alarm dan konektor pasokan jalur, enclosure berperingkat IP20, dan berat kompak 0,34 kg. Modul ini terintegrasi dengan mulus ke dalam sistem Modicon X80, mengurangi biaya pemeliharaan dan pelatihan.

Spesifikasi Teknis

• Jenis Produk: Modul catu daya

• Kecocokan Platform: Modicon X80

• Tegangan Primer: 24–48 V DC terisolasi

• Batas Tegangan Primer: 18–62,4 V

• Daya Sekunder:

• 31,2 W pada 24 V DC (0–60°C) untuk modul I/O dan prosesor

• 23,4 W pada 24 V DC (-25–70°C) untuk modul I/O dan prosesor

• 4,5 A pada pasokan logika 3,3 V DC

• Disipasi daya maksimum: 8,5 W

• Arus Masuk: 0,83 A pada 48 V, 1,65 A pada 24 V

• Arus Masuk Awal: 30 A pada 24 V, 60 A pada 48 V

• Fitur Perlindungan:

• Sekring internal untuk sirkuit primer (tidak dapat diakses)

• Perlindungan beban lebih, tegangan lebih, dan hubung singkat untuk sirkuit sekunder

• Indikator Status: 1 LED hijau (tegangan rak OK)

• Jenis Kontrol: tombol tekan RESET untuk restart dingin

• Koneksi Listrik:

• Konektor 2-pin untuk relay alarm

• Konektor 5-pin untuk pasokan jalur dan tanah pelindung

• Jarak Kabel Maksimum: 10 m (1,5 mm²), 15 m (2,5 mm²)

• Resistansi Isolasi: ≥10 MΩ primer/ground dan primer/sekunder

• Kekuatan Dielektrik: 1500 V primer/ground dan primer/sekunder

• Ketahanan Getaran: 3 gn

• Ketahanan Guncangan: 30 gn

• Rating IP: IP20

• Sertifikasi: ATEX, IECEx, CE, RCM, CSA, UL, Merchant Navy

• Kepatuhan Standar: IEC 61131-2, IEC 61010-2-201, seri EN/IEC 61000, IEC 60079-0

• Ketahanan Lingkungan:

• Kelas tahan gas Gx

• Kelas tahan debu dan pasir 3S4

• Kelas tahan jamur dan spora jamur 3B2

• Tingkat tahan garam 2

• Lokasi Berbahaya: Kelas I divisi 2

• Suhu Operasi: -25–70°C

• Suhu Penyimpanan: -40–85°C

• Kelembaban Relatif: 5–95% pada 55°C, tanpa kondensasi

• Berat: 0,34 kg
