Modul Adaptor I/O Jarak Jauh Periferal Schneider BMXPRA0100

Ikhtisar

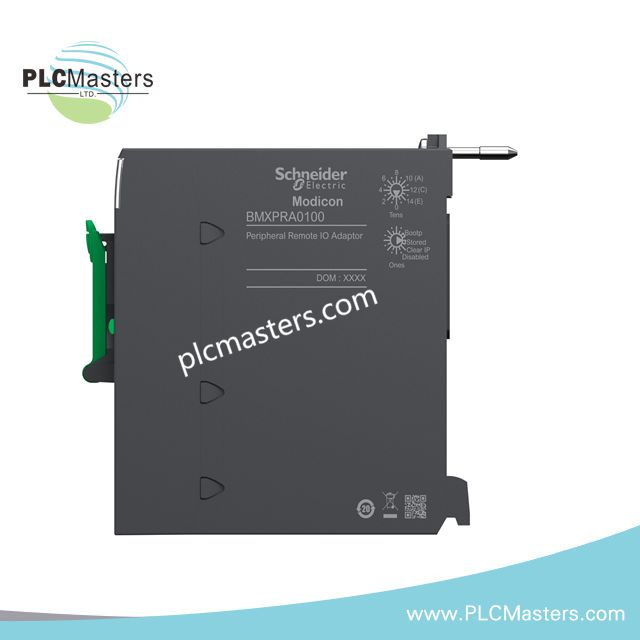

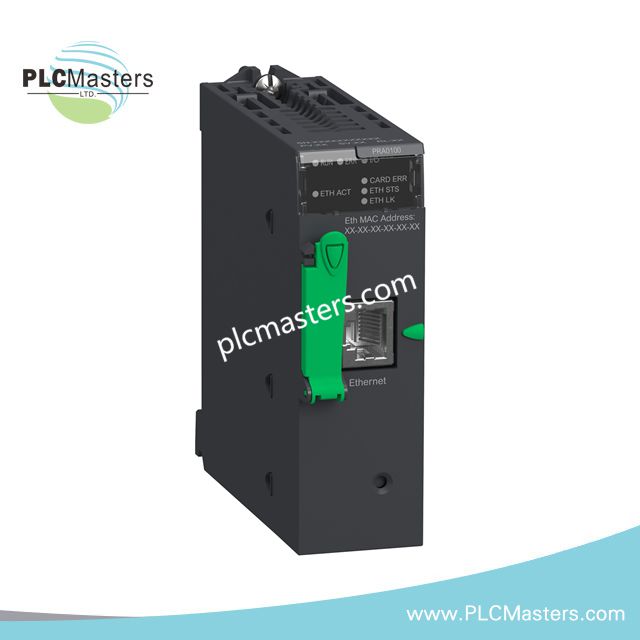

 Schneider Electric BMXPRA0100 adalah modul adaptor I/O jarak jauh periferal dari seri Modicon X80. Modul ini menghubungkan rak I/O jarak jauh ke pengontrol M340 dan M580 melalui Ethernet/IP dan Modbus TCP. Modul ini mendukung hingga 1024 titik I/O diskret dan 256 titik I/O analog, serta menawarkan kinerja andal untuk sistem otomasi industri skala menengah hingga besar. Desainnya yang kokoh memastikan kualitas tinggi, masa pakai panjang, dan biaya pemeliharaan yang lebih rendah. Konektivitas Ethernet terintegrasi memungkinkan komunikasi yang cepat dan stabil, sedangkan peringkat IP20 memberikan perlindungan di lingkungan industri.

Spesifikasi Teknis

• Model: BMXPRA0100

• Jenis: Modul adaptor I/O jarak jauh periferal

• Seri: Modicon X80

• Fungsi: Menghubungkan rak I/O jarak jauh dengan pengontrol melalui Ethernet/IP dan Modbus TCP

• Jumlah Port: 1

• Koneksi Terintegrasi: Jaringan perangkat Ethernet/IP

• Jam Waktu Nyata: Ya

• Kapasitas Memori: 448 kB internal, 96 kB dapat dilepas

• Struktur Aplikasi: 1 tugas master

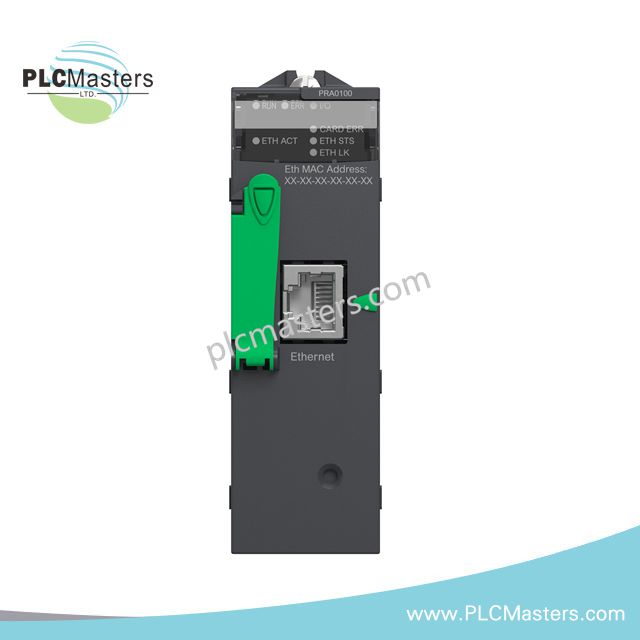

• LED Sinyal Lokal:

• RUN hijau untuk menunjukkan modul aktif

• ERR merah untuk kesalahan modul

• I/O merah untuk gangguan eksternal

• ETH ACT hijau untuk aktivitas Ethernet

• CARD ERR merah untuk gangguan kartu memori

• STS hijau untuk diagnostik Ethernet

• link hijau untuk status jaringan Ethernet

• Modul I/O yang Kompatibel: Hingga 1024 diskret, 256 analog, dan 2 modul Ethernet

• Konsumsi Rata-rata: 95 mA

• Disipasi Daya: 2.3 W

• Format Modul: Standar

• Perlindungan IP: IP20

• Suhu Operasional: -25 hingga 70 °C (-13 hingga 158 °F)

• Suhu Penyimpanan: -40 hingga 85 °C (-40 hingga 185 °F)

• Ketinggian Operasional: Hingga 2000 m (6561.68 kaki)

• Ketinggian Pengangkutan: Hingga 3000 m (9842.5 kaki)

• Kelembapan Relatif: 95% tanpa kondensasi
