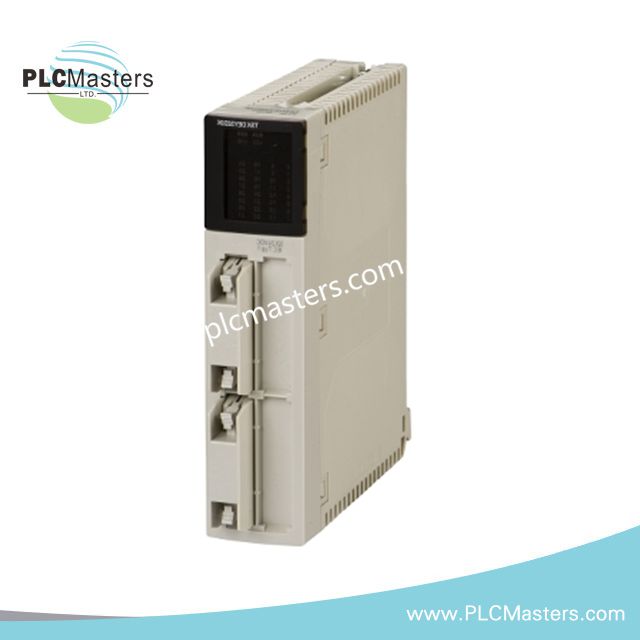

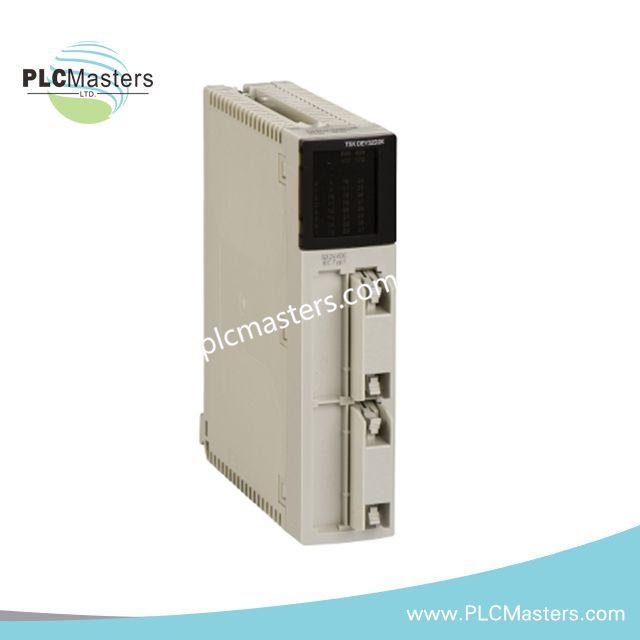

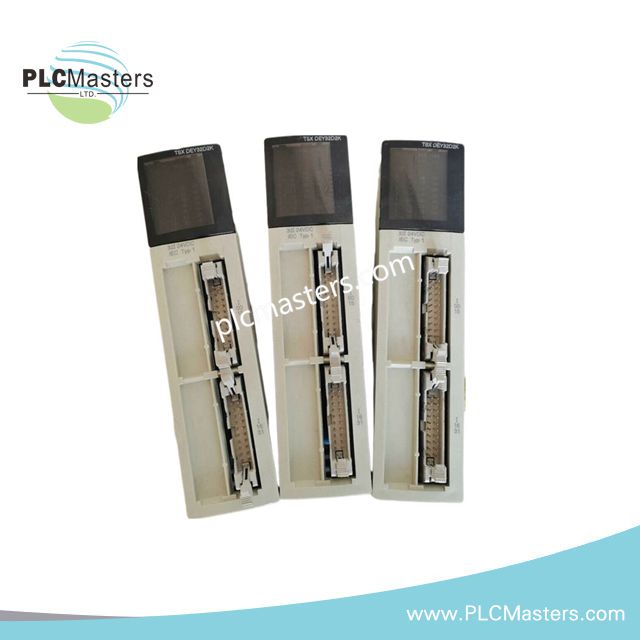

Schneider Electric TSXDEY32D2 Modul Input Diskrit

Ikhtisar Produk

Schneider Electric TSXDEY32D2 adalah modul input diskrit berkinerja tinggi yang dirancang untuk platform otomasi Modicon Premium. Modul ini secara efisien menangkap hingga 32 sinyal digital dari sensor, saklar, atau perangkat proksimitas, memberikan data yang andal untuk proses otomasi industri. Selain itu, desain input terisolasi memastikan gangguan minimal, meningkatkan stabilitas sistem dan akurasi operasional. Modul ini ideal bagi insinyur yang mencari akuisisi sinyal yang tahan lama dan presisi di lingkungan yang menuntut.

Fitur Utama

• Penanganan Input Kapasitas Tinggi: Mendukung 32 input arus sink 24 V DC terisolasi untuk kebutuhan otomasi yang kompleks.

• Kompabilitas Sensor Industri: Bekerja mulus dengan sensor proksimitas 2-kawat dan 3-kawat.

• Integritas Sinyal yang Ditingkatkan: Input terisolasi mengurangi gangguan silang dan interferensi elektromagnetik.

• Respon Cepat: Waktu respon tipikal kurang dari 1 ms, memungkinkan pemantauan proses secara real-time.

• Indikator LED: Setiap saluran input memiliki LED status, bersama dengan LED RUN/ERR modul untuk diagnostik cepat.

• Integrasi Tanpa Hambatan: Format standar Modicon Premium cocok langsung ke rak yang ada untuk peningkatan sistem yang mudah.

Spesifikasi Teknis

• Jumlah Input: 32 saluran terisolasi

• Tegangan Input: 24 V DC nominal

• Rentang Tegangan: 19…30 V DC

• Arus Input: ~7 mA per saluran

• Jenis Input: Arus sink, terisolasi, EN/IEC 61131-2 Tipe 2

• Kompabilitas Sensor: Sensor proksimitas 2-kawat / 3-kawat (EN/IEC 60947-5-2)

• Pasokan Tambahan: 19…30 V DC untuk sensor

• Isolasi: Input terisolasi dari bus dan saluran lain

• Waktu Respon: Biasanya < 1 ms

• Koneksi Kabel: Konektor 40-pin untuk blok terminal yang dapat dilepas atau HE10

• Format Modul: Format rak standar Modicon Premium

• Konsumsi Daya: Maks 400 mA dari bus internal PLC 5 V

• Indikator: 32 LED input, 1 LED status modul

• Suhu Operasi: 0°C hingga 60°C

• Berat Bersih: 0,28 kg

• Modul Pengganti: BMXDDI3202K (platform M340, 32 input, 24 V DC sink)

Aplikasi Tipikal

• Mengumpulkan sinyal digital dari sensor proksimitas, saklar, atau perangkat otomasi lainnya.

• Memantau status mesin di lini produksi untuk pengambilan keputusan secara real-time.

• Integrasi dengan sistem PLC Modicon Premium untuk kontrol proses dan otomasi.

• Meningkatkan sistem lama sambil mempertahankan keandalan tinggi dan integritas sinyal.

Dukungan & Pemeliharaan

Walaupun TSXDEY32D2 telah dihentikan sejak 2020, Schneider Electric menyediakan dukungan layanan hingga 2026. Insinyur dianjurkan untuk merencanakan migrasi ke modul M340 BMXDDI3202K untuk aplikasi yang tahan masa depan. Pemeliharaan yang tepat memastikan kinerja jangka panjang dan mengurangi waktu henti yang tidak terduga.

FAQ

T: Apakah modul ini kompatibel dengan sensor 24 V DC standar?
J: Ya, modul ini mendukung sensor proksimitas 2-kawat dan 3-kawat yang beroperasi pada 24 V DC.

T: Apakah modul ini dapat menangani input digital berkecepatan tinggi?
J: Waktu respon tipikal kurang dari 1 ms, cocok untuk sebagian besar aplikasi otomasi industri.

T: Apa yang harus saya gunakan sebagai pengganti setelah dukungan layanan berakhir?
J: Schneider Electric merekomendasikan modul BMXDDI3202K dari platform M340 untuk migrasi.
