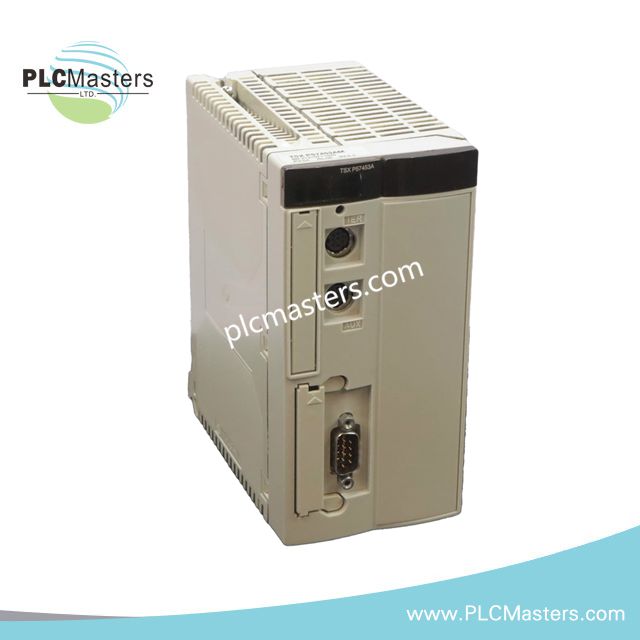

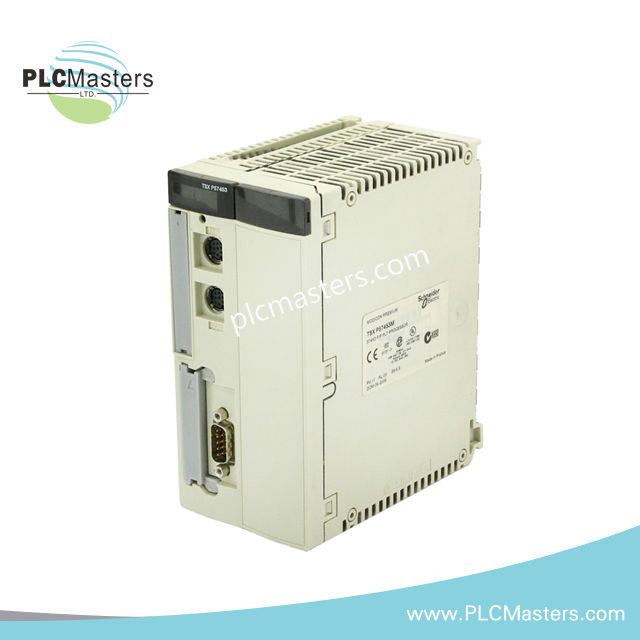

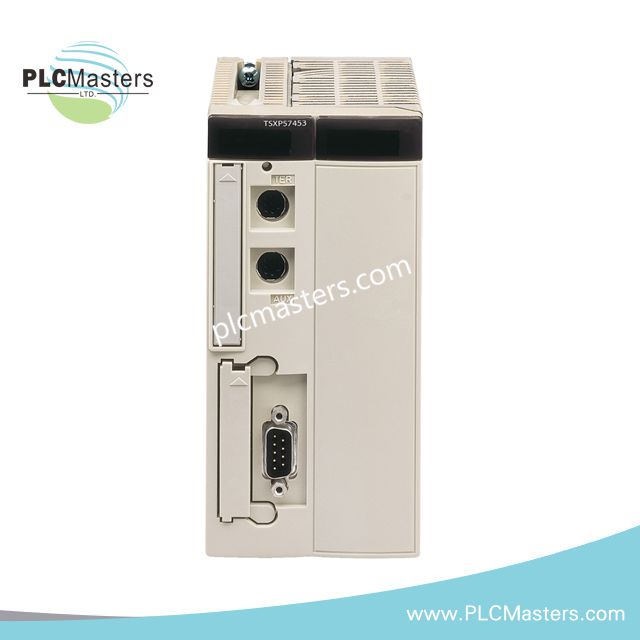

Schneider Electric TSXP57453AM Prosesor PL7 Format Ganda

Ikhtisar

Schneider Electric TSXP57453AM adalah prosesor PLC format ganda berkinerja tinggi yang dirancang untuk seri TSX Micro PLC. Prosesor ini memberikan kecepatan, keandalan, dan skalabilitas yang luar biasa untuk tugas otomasi industri yang kompleks. Dengan overhead tugas cepat sebesar 0,22 ms dan waktu tugas master 1,15 ms, modul ini memastikan kontrol proses yang presisi dan eksekusi program yang efisien. Selain itu, opsi komunikasi yang serbaguna, kapasitas I/O yang luas, dan perlakuan pelindung yang kuat membuatnya cocok untuk berbagai lingkungan industri.

Prosesor ini terintegrasi dengan mulus ke dalam konfigurasi multi-rak, mendukung hingga 16 rak dan menyediakan hingga 2040 titik I/O diskrit serta 256 titik I/O analog. Arsitektur prosesor PL7 format ganda memungkinkan eksekusi program tingkat lanjut, sementara ekstensi memori RAM internal dan PCMCIA memberikan penyimpanan yang fleksibel untuk kebutuhan data dan program. Oleh karena itu, prosesor ini ideal untuk industri yang membutuhkan solusi otomasi yang cepat, andal, dan skalabel.

Fitur Utama

• Prosesor PL7 format ganda dengan eksekusi kecepatan tinggi

• Overhead sistem tugas cepat sebesar 0,22 ms, tugas master 1,15 ms

• Mendukung hingga 16 rak, 2040 I/O diskrit, dan 256 titik I/O analog

• Komunikasi serbaguna termasuk Fipio, CANopen, AS-Interface, dan modul jaringan

• Dukungan kartu memori PCMCIA untuk perluasan penyimpanan program dan data

• Perlakuan pelindung tahan lama (TC) untuk kondisi industri yang keras

• Sinyal lokal intuitif melalui LED untuk RUN, FIP, I/O, ERR, dan TER

Spesifikasi Teknis

• Produsen: Schneider Electric

• Garis Produk: TSX Micro PLCs

• Nomor Bagian: TSXP57453AM

• EAN: 3595863914382

• Format Modul: Ganda

• Konsumsi Arus: 1080 mA pada 5 V DC

• Jenis Prosesor: Prosesor PL7 format ganda

• Kapasitas I/O Diskrit: Hingga 2040 titik I/O

• Kapasitas I/O Analog: Hingga 256 titik I/O

• Memori:

• RAM internal dengan PCMCIA: 176 Kwords data

• RAM internal tanpa PCMCIA: 96 Kwords program/data

• Kartu PCMCIA: 2048 Kwords data, 992 Kwords program

• Waktu Eksekusi per Instruksi:

• 0,06 µs Boolean, 0,08 µs fixed-point, 1,7 µs floating point

• Jumlah Instruksi per ms:

• 13,82 Kinst/ms (Boolean), 8,8 Kinst/ms (65% Boolean + 35% aritmatika)

• Overhead Sistem: 0,22 ms tugas cepat, 1,15 ms tugas master

• LED Sinyal Lokal: RUN (hijau), FIP (merah), I/O (merah), ERR (merah), TER (kuning)

• Standar Lingkungan: Memenuhi RoHS, IP20, Tingkat polusi 2

• Suhu Operasi: 0–60 °C

• Suhu Penyimpanan: -25–70 °C

Aplikasi Umum

• Sistem otomasi TSX Micro PLC multi-rak

• Kontrol proses industri dengan kebutuhan tugas kecepatan tinggi

• Garis produksi yang memerlukan integrasi I/O yang luas

• Sistem dengan input/output campuran diskrit dan analog

• Aplikasi yang membutuhkan operasi PLC yang andal dalam kondisi keras

FAQ

Q1: Apakah TSXP57453AM kompatibel dengan semua seri TSX Micro PLC?
A1: Ya, modul ini sepenuhnya kompatibel dengan TSX Micro PLC dan mendukung konfigurasi multi-rak hingga 16 rak.

Q2: Bisakah saya memperluas memori di luar RAM internal?
A2: Ya, modul ini mendukung kartu memori PCMCIA untuk penyimpanan program dan data tambahan.

Q3: Jenis komunikasi apa yang didukung?
A3: Modul ini mendukung Fipio, tautan serial non-isolasi, CANopen, modul jaringan, dan modul bus AS-Interface.

Q4: Perlindungan dan rating lingkungan apa yang dimiliki?
A5: Modul ini memiliki perlakuan pelindung TC, rating IP20, dan beroperasi dengan aman pada suhu 0–60 °C dengan kelembapan 10–95%.
