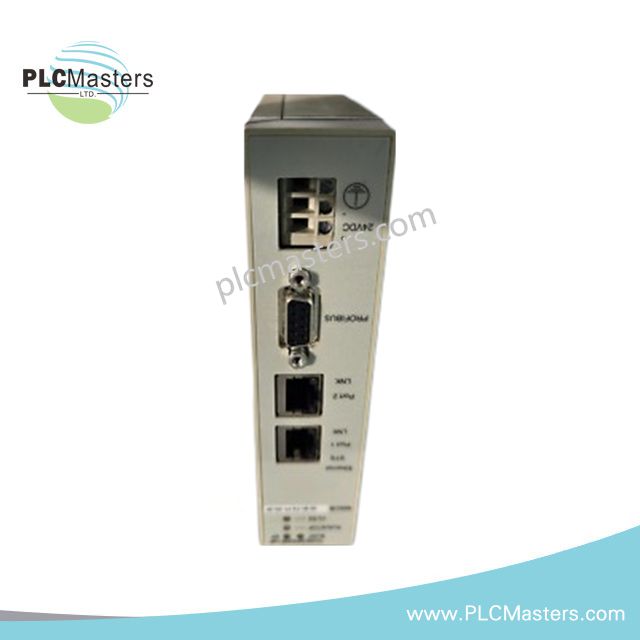

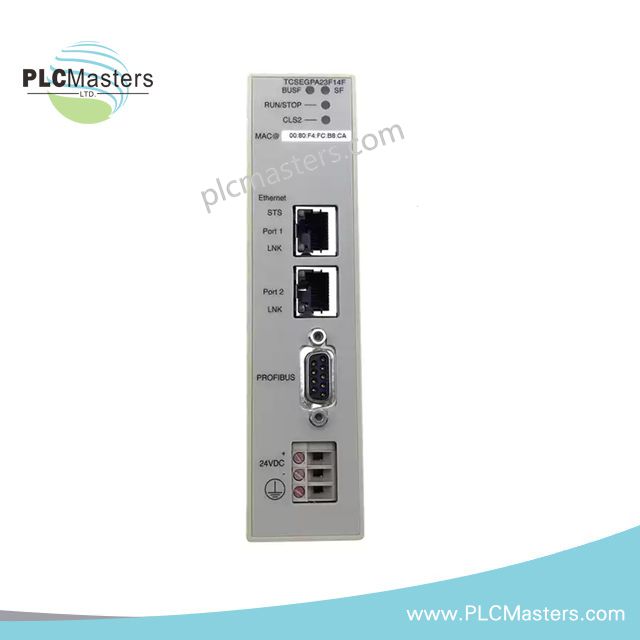

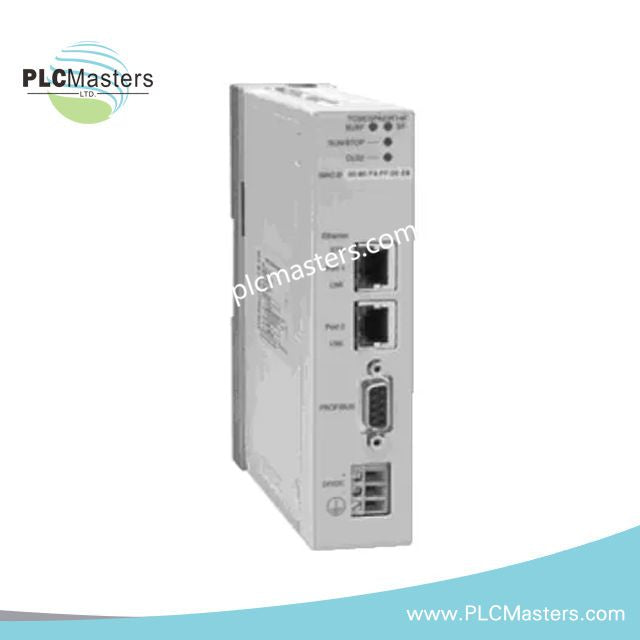

Schneider TCSEGPA23F14F Modul Master Jarak Jauh PROFIBUS DP V1

Deskripsi Produk

The Schneider Electric TCSEGPA23F14F adalah modul master jarak jauh PROFIBUS DP V1 yang dirancang untuk integrasi mulus dengan PLC Modicon. Modul ini memungkinkan komunikasi deterministik berkecepatan tinggi antara pengendali dan perangkat lapangan, memastikan kinerja otomatisasi yang andal di lingkungan industri yang kompleks. Modul ini menghubungkan PLC Modicon Premium, Quantum, M340, dan M580 dengan jaringan PROFIBUS DP, memfasilitasi pertukaran data waktu nyata untuk pemantauan proses, kontrol, dan operasi diagnostik. Selain itu, format modul standar yang kompak memastikan instalasi yang mudah pada rel DIN atau panel.

Fitur Utama

• Mendukung PROFIBUS DP Master Kelas 1 dan Kelas 2 untuk skenario kontrol yang serbaguna

• Beroperasi sebagai slave Modbus TCP, memungkinkan integrasi jaringan Ethernet

• Termasuk alat konfigurasi DTM yang kompatibel dengan perangkat lunak Unity Pro

• Dirancang untuk antarmuka RS485 menggunakan transmisi NRZ untuk komunikasi yang stabil

• Kompatibel dengan format modul standar untuk instalasi lapangan yang sederhana

• Keandalan tinggi dengan kepatuhan CE dan RoHS untuk lingkungan industri

Spesifikasi Teknis

• PLC yang Didukung: Premium, Quantum, M340, M580

• Jenis Bus: PROFIBUS DP V1

• Kecepatan Transmisi: Hingga 12 Mbit/s

• Jenis Kabel: 2 pasang terlilit terlindung (PROFIBUS), Cat 5 STP (Modbus TCP)

• Panjang Bus Maksimum:

• 100 m @ 12 Mbit/s (tanpa repeater)

• 400 m @ 12 Mbit/s (dengan 3 repeater)

• 1200 m @ 9.6 kbit/s (tanpa repeater)

• Interface: RS485

• Pemasangan: Rel DIN atau pemasangan panel

• Environmental Compliance: CE, RoHS

• Power Supply: 24 V DC, 200 mA

• Net Weight: 0,62 kg

• Suhu Operasi: 0–60 °C

• Storage Temperature: -45–85 °C

• Relative Humidity: 10–95 % tanpa kondensasi

• Altitude: Hingga 2000 m

Aplikasi Umum

TCSEGPA23F14F unggul dalam sistem kontrol terdistribusi yang memerlukan komunikasi deterministik dan berkecepatan tinggi. Modul ini menghubungkan PLC Modicon ke sensor, aktuator, dan perangkat PROFIBUS lainnya di industri seperti manufaktur, otomasi proses, energi, dan pengolahan air. Misalnya, dapat menyinkronkan pemindaian I/O waktu nyata sambil menyediakan kemampuan diagnostik canggih untuk mengurangi waktu henti dan meningkatkan efisiensi operasional.

Dukungan & Keandalan

Schneider Electric menyediakan dokumentasi lengkap, termasuk CD DTM komunikasi dan master DTM untuk konfigurasi Unity. Modul ini menjamin keandalan tinggi untuk operasi industri jangka panjang, dengan housing yang kokoh dan kepatuhan lingkungan. Perawatan rutin minimal, dan pembaruan firmware dapat meningkatkan performa dan kompatibilitas.

FAQ

Q: PLC mana yang kompatibel dengan TCSEGPA23F14F?
A: Modul ini mendukung PLC Modicon Premium, Quantum, M340, dan M580.

Q: Jenis komunikasi apa yang didukung modul ini?
A: Mendukung komunikasi PROFIBUS DP V1 Master Kelas 1 & 2 dan Modbus TCP slave.

Q: Apakah modul ini dapat dipasang pada rel DIN?
A: Ya, mendukung pemasangan pada rel DIN atau panel untuk instalasi yang fleksibel.

Q: Berapa panjang kabel PROFIBUS maksimum?
A: Hingga 100 m pada 12 Mbit/s tanpa repeater; 400 m dengan tiga repeater.
