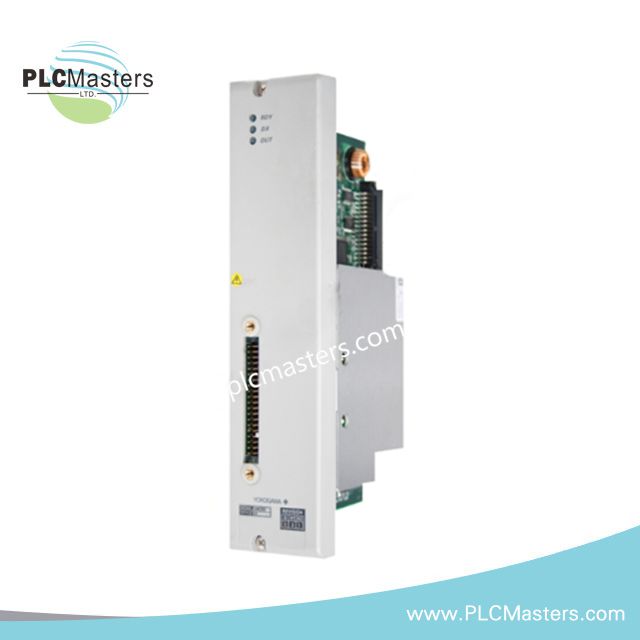

Modul I/O Multiplexer Analog Yokogawa AMC80

Ikhtisar

Yokogawa AMC80 adalah Modul I/O Multiplexer Analog yang dirancang untuk digunakan dengan sistem Centum CS dan Centum VP dari Yokogawa. Modul ini menawarkan akuisisi data dan kontrol yang andal untuk aplikasi otomasi industri. Modul ini menyediakan 8 saluran input dan 8 saluran output untuk sinyal analog.

Spesifikasi Teknis

• Nomor Model: AMC80
• Merek: Yokogawa
• Tipe: Modul I/O Multiplexer Analog
• Sinyal Input: 1-5 V DC (input diferensial: tidak terisolasi)
• Sinyal Output: 4-20 mA DC
• Jumlah Input: 8
• Jumlah Output: 8

Karakteristik Input

• Resistansi Input:
  • ≥1 MΩ (saat daya menyala)
  • ≥340 kΩ (saat daya mati)
• Voltase Input yang Diizinkan: -7.5 hingga 7.5 V DC
• Akurasi: ±4 mV
• Perubahan Karena Suhu: ±0.1% / 10°C
• Periode Pembaruan Data: 10 ms
• Respons Langkah: 100 ms @ 10 hingga 90%
• Isolasi: Tidak ada isolasi antara lapangan dan sistem, serta antar saluran
• Voltase Mode Umum: ±1 V atau lebih rendah

Karakteristik Output

• Resistansi Beban yang Diizinkan: 0 hingga 750 Ω
• Rentang Output: 0 hingga 23 mA
• Deteksi Terbuka: ≤0.65 mA
• Akurasi: ±48 μA
• Perubahan Karena Suhu: ±0.1% / 10°C
• Periode Pembaruan Data: 10 ms
• Respons Langkah: 40 ms @ 10 hingga 90%
• Isolasi: Tidak ada isolasi antara lapangan dan sistem, serta antar saluran

Spesifikasi Daya dan Lingkungan

• Konsumsi Daya: 330 mA (24 V DC)
• Rentang Suhu Operasi: 0 hingga 50°C

Spesifikasi Lainnya

• Koneksi Sinyal: Konektor
• Operasi Redundan: Redundan Ganda
• Berat: 0.3 Kg
• Nomor Produk: AMC80-S1
• Kategori: PLC/Kontrol Mesin
• Subkategori: Modul I/O Logika VDC
• Berat (lbs): 0.33 lbs
