Descrizione

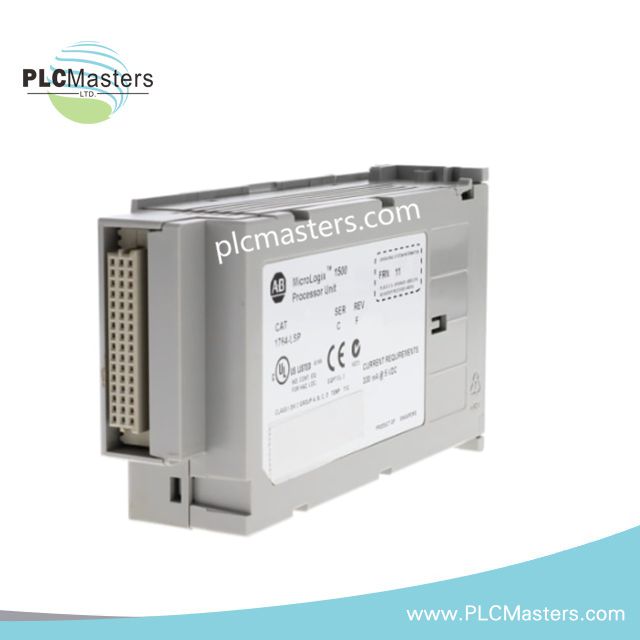

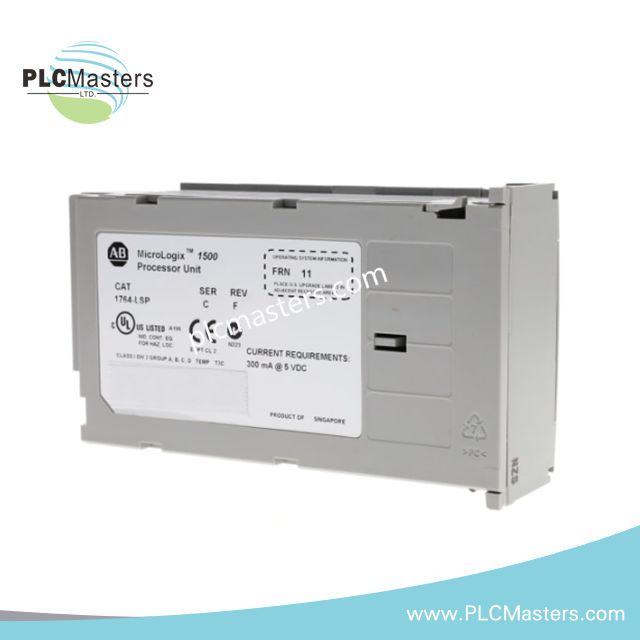

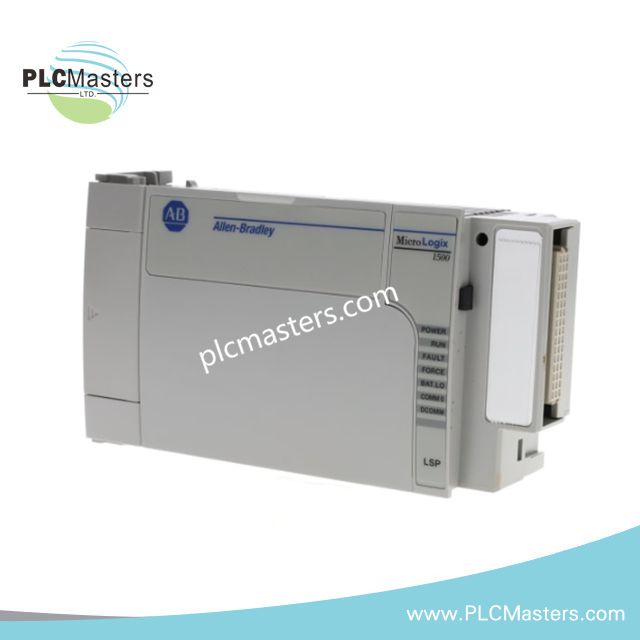

Modulo Processore Allen-Bradley 1764-LSP MicroLogix 1500
Il Allen-Bradley 1764-LSP, catalogato anche come 1764 Modulo Processore MicroLogix 1500, funziona come componente hardware dedicato per l’esecuzione del programma PLC e il controllo della comunicazione seriale all’interno delle piattaforme controller MicroLogix 1500.
Specifiche Hardware
| Parametro | Specifiche |
|---|---|
| Modello | 1764-LSP |
| Marca | Allen-Bradley |
| Origine | Stati Uniti |
| Peso | 0,44 lbs |
| Consumo Energetico | 1,9 W dissipazione di calore |
| Tipo di Prodotto | Modulo Processore |
| Famiglia di Prodotto | MicroLogix 1500 |
| Funzione | Unità Processore Controller |
| Memoria Utente | 7,6 KB parole |
| Configurazione Memoria | Serie B: 12K (8K Programma, 4K Dati); Serie C: 14K (10K Programma, 4K Dati) |
| Alimentazione | Bus MicroLogix |
| Assorbimento Corrente Bus | 380 mA |
| Tensione Nominale | 5 VDC |
| Porta di Comunicazione | 1 x RS-232 |
| Protocolli di Comunicazione | DH-485, Modbus, DF1, ASCII |
| Topologia RS-232 | Point-to-point |
| Unità Base Compatibili | 1764-AWA, 1764-BWA, 1764-BXB |
| Moduli Memoria Compatibili | 1764-MM1, 1764-MM2, 1764-MM3 |
| Orologio in Tempo Reale Compatibile | 1764-RTC |
| Tipo di Involucro | IP20 |
| Potentiometri Digitali Trim | 2 integrati |
Caratteristiche di Scaling EtherNet/IP e Densità I/O
Il modulo processore 1764-LSP fornisce le funzioni di esecuzione del controller MicroLogix 1500 tramite l’interfaccia bus interna. Il processore gestisce l’esecuzione del programma utente, l’archiviazione dati e le attività di comunicazione attraverso il canale RS-232 integrato che supporta i protocolli DF1, DH-485, Modbus e ASCII.
L’architettura MicroLogix 1500 supporta lo scaling della densità I/O tramite unità base compatibili e moduli di espansione. La configurazione del controller consente l’installazione del processore con unità base 1764-AWA, 1764-BWA e 1764-BXB per diverse disposizioni di I/O discreti.
La compatibilità del firmware flash è gestita in base alla famiglia di processori MicroLogix 1500 e alla configurazione del modulo memoria associato. Il processore offre un’allocazione configurabile dall’utente tra memoria programma e memoria dati.
Domande Frequenti
D: Quali protocolli di comunicazione sono supportati dal modulo processore 1764-LSP?
R: La porta di comunicazione RS-232 integrata supporta i protocolli DH-485, Modbus, DF1 e ASCII.
D: Quali unità base sono compatibili con il 1764-LSP?
R: Il modulo processore supporta le unità base MicroLogix 1500 1764-AWA, 1764-BWA e 1764-BXB.
D: Qual è la capacità di memoria disponibile sul 1764-LSP?
R: Il processore offre 7,6 KB parole di memoria utente con allocazione configurabile tra programma e dati a seconda della serie del processore.
Linee Guida per l’Installazione in Campo
Installare il modulo processore 1764-LSP nello slot designato dell’unità base MicroLogix 1500 mantenendo l’allineamento corretto del connettore. Verificare il corretto inserimento del processore e la connessione al bus prima di applicare l’alimentazione di controllo.
Configurare il cablaggio di comunicazione RS-232 secondo i requisiti del protocollo selezionato. Separare i cavi di comunicazione seriale dai cavi di alimentazione ad alta tensione e dai circuiti di commutazione per ridurre le interferenze elettromagnetiche.
Confermare la configurazione della memoria del processore, i parametri di comunicazione e l’hardware di espansione collegato prima della messa in servizio. Mantenere una corretta messa a terra del quadro e seguire le procedure di installazione MicroLogix 1500 per la gestione e la sostituzione del modulo.
