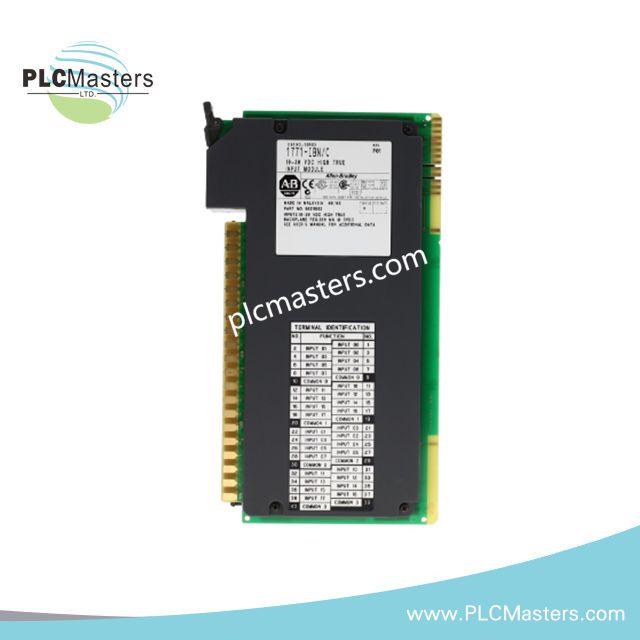

Modulo di ingresso digitale Allen-Bradley 1771-IBN
$123.00
$320.00
Descrizione
Modulo di ingresso digitale DC Allen-Bradley 1771-IBN PLC-5
Il Allen-Bradley 1771-IBN, catalogato anche come 1771-IBN Modulo di ingresso digitale DC, funziona come componente hardware dedicato per l'acquisizione di segnali discreti all'interno dei sistemi di controllo PLC-5. Il modulo offre 32 canali di ingresso DC con accettazione di segnali da 10 a 30 VDC e si interfaccia tramite comunicazione sul backplane dello chassis 1771.
Specifiche hardware
| Parametro | Specifiche |
|---|---|
| Modello | 1771-IBN |
| Marca | Allen-Bradley |
| Origine | USA |
| Peso | 0,86 lbs |
| Consumo energetico | Corrente backplane: 280 mA a 5 VDC |
| Tipo di prodotto | Modulo di ingresso digitale DC |
| Linea di prodotto | PLC-5 |
| Canali di ingresso | 32 ingressi (4 set da 8) |
| Intervallo di tensione di ingresso | 10-30 VDC |
| Categoria di tensione | 10-60 VDC, Sink (carico sorgente) |
| Tensione minima in stato acceso | 10 VDC |
| Tensione massima in stato spento | 5 VDC |
| Corrente massima in stato spento | 1,7 mA |
| Ritardo tipico segnale DC acceso | 6 +/- 2 ms con filtro digitale |
| Compatibilità braccio di cablaggio | 1771-WN |
| Chassis compatibili | 1771-A1B fino a 1771-A4B |
| Rivestimento conformale | Sì |
Caratteristiche del backplane PLC-5 e del trattamento del segnale I/O
Il 1771-IBN funziona come modulo I/O PLC-5 utilizzando l'interfaccia backplane 1771 per lo scambio dati tra il circuito di ingresso e il processore. Il modulo supporta 32 punti di ingresso DC ad alto livello logico organizzati in quattro gruppi da otto canali. Il requisito di corrente di 280 mA sul backplane definisce la condizione di carico del modulo sull'alimentazione a 5 VDC dello chassis.
Il modulo supporta reti deterministiche Profinet / EtherNet/IP tramite architetture di comunicazione a livello di sistema PLC-5 quando collegato tramite hardware di interfaccia compatibile. La compatibilità del firmware flash e la scalabilità della densità I/O dipendono dal processore PLC-5 installato e dalla configurazione dell'adattatore di comunicazione.
Domande frequenti
D: Che tipo di segnali di campo può accettare il 1771-IBN?
R: Il modulo accetta segnali di ingresso DC discreti nell'intervallo operativo da 10 a 30 VDC e fornisce 32 canali di ingresso per applicazioni di controllo PLC-5.
D: Qual è il requisito di corrente sul backplane del 1771-IBN?
R: Il modulo richiede 280 mA dall'alimentazione backplane a 5 VDC del PLC-5 durante il funzionamento.
D: Quale interfaccia di cablaggio è compatibile con questo modulo?
R: Il 1771-IBN utilizza il braccio di cablaggio 1771-WN per la terminazione dei segnali di campo.
Linee guida per l'installazione in campo
Installare il modulo 1771-IBN in uno slot compatibile dello chassis 1771 e verificare la disponibilità di alimentazione dello chassis prima dell'inserimento. Confermare la polarità del cablaggio di campo e i requisiti di categoria di tensione prima di collegare i segnali di ingresso DC.
Instradare il cablaggio dei segnali di ingresso separatamente dai conduttori di potenza ad alta corrente per ridurre le interferenze elettriche. Mantenere corrette pratiche di terminazione della schermatura quando si utilizzano cavi schermati, con messa a terra applicata secondo il progetto di messa a terra dell'armadio di sistema.
Verificare che il braccio di cablaggio sia correttamente inserito e che le connessioni ai terminali siano meccanicamente fissate prima della messa in servizio. Controllare l'indicazione dello stato di ingresso e la configurazione I/O del controller PLC-5 dopo l'installazione.
