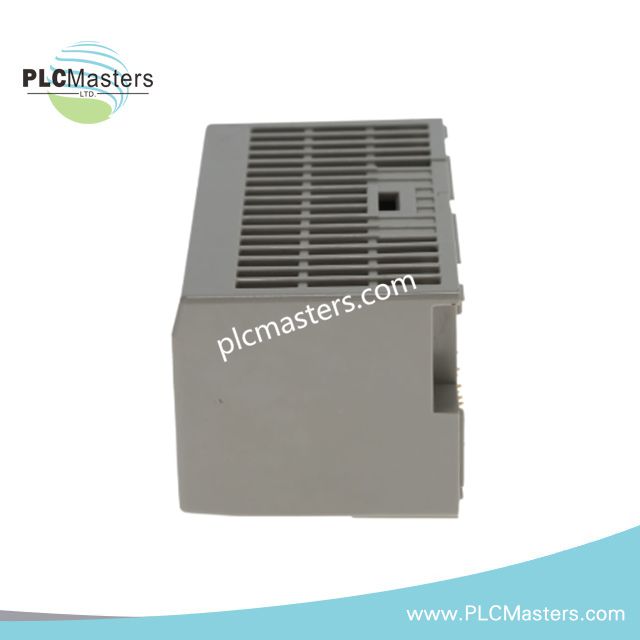

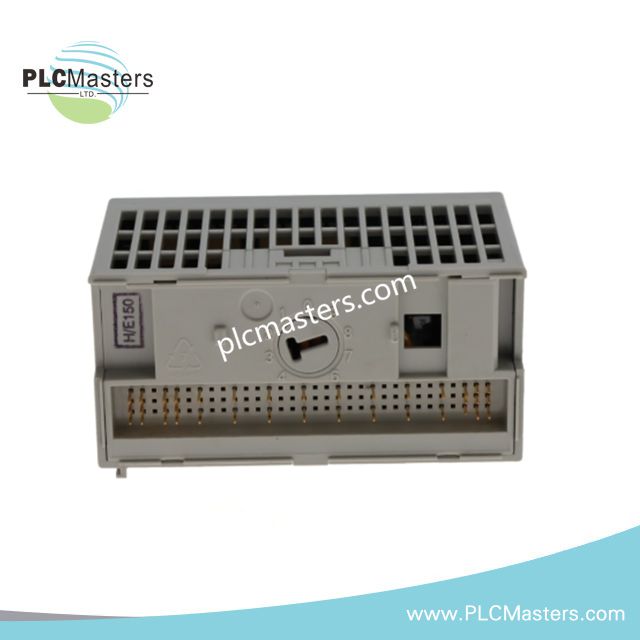

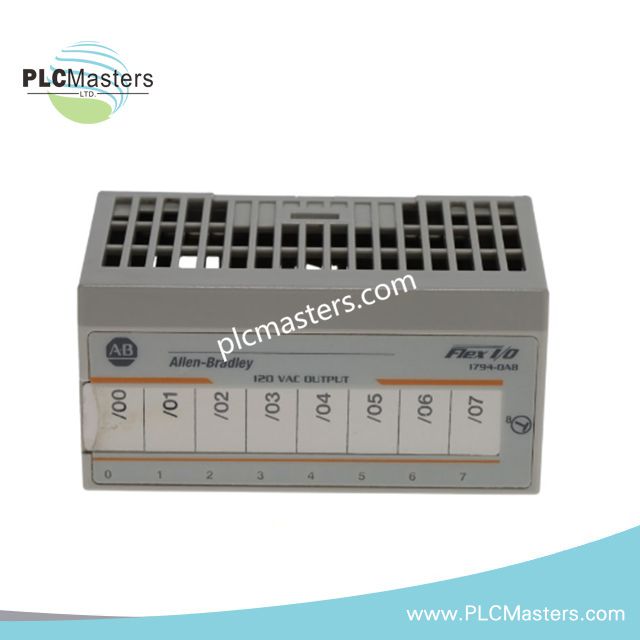

1794-OA8 Allen-Bradley FLEX I/O Modulo di uscita digitale
$123.00
$320.00
Descrizione
Modulo di uscita digitale FLEX I/O Allen-Bradley 1794-OA8
L’Allen-Bradley 1794-OA8, catalogato anche come 1794-OA8 Modulo di uscita digitale, è un componente hardware dedicato alla commutazione di segnali digitali CA all’interno del sistema Allen-Bradley FLEX I/O 1794.
Specifiche hardware
| Parametro | Specifiche |
|---|---|
| Modello | 1794-OA8 |
| Marca | Allen-Bradley |
| Origine | USA |
| Peso | 0.24 lbs |
| Consumo energetico | 4.1 W massimo con carico di 0.5 A |
| Tipo di prodotto | Modulo di uscita digitale FLEX I/O |
| Linea di prodotti | FLEX I/O 1794 |
| Canali di uscita | 8 uscite non isolate |
| Tensione di uscita | 120 VAC nominali |
| Corrente nominale di uscita | 4.0 A |
| Corrente nello stato attivo | 5 mA minimo per uscita |
| Caduta di tensione nello stato attivo | 1.0 V massimo a 0.5 A |
| Corrente di dispersione nello stato disattivo | 2.25 mA massimo |
| Tensione di isolamento | 120 V continua |
| Corrente FlexBus | 80 mA a 5 VDC |
| Dissipazione termica | 14.0 BTU/hr con carico di 0.5 A |
| Compatibilità della base terminale | Connessione a vite TBNF/TB2/TB3/TB3S/TBN |
| Grado di protezione | IP20 |
Integrazione EtherNet/IP e backplane FLEX I/O
Il modulo 1794-OA8 si interfaccia con la piattaforma FLEX I/O 1794 tramite la connessione backplane FlexBus. Il modulo richiede una corrente FlexBus di 80 mA a 5 VDC e fornisce otto punti di uscita digitale CA per il controllo dei dispositivi di campo. L’architettura delle uscite non isolate richiede una valutazione della separazione del cablaggio di campo e delle configurazioni dei riferimenti comuni durante la progettazione del quadro. Il modulo supporta l’installazione in luoghi non pericolosi e in luoghi pericolosi di Classe I, Divisione 2, Gruppi A, B, C e D, in conformità alle approvazioni applicabili per luoghi pericolosi del Nord America.
Domande frequenti
D: I canali di uscita del 1794-OA8 sono isolati elettricamente tra loro?
R: No. Gli otto canali di uscita non sono isolati e condividono la struttura di riferimento delle uscite del modulo. La progettazione del cablaggio di campo deve tenere conto della configurazione non isolata.
D: Quali basi terminali sono compatibili con il modulo 1794-OA8?
R: Il modulo è progettato per l’uso con basi terminali TBNF, TB2, TB3, TB3S e TBN dotate di interfacce di connessione a vite.
D: Qual è il requisito di corrente FlexBus del modulo?
R: Il modulo richiede 80 mA a 5 VDC dal backplane FLEX I/O.
Linee guida per l’installazione sul campo
Installare il modulo 1794-OA8 sulla base terminale FLEX I/O specificata e verificare il corretto innesto meccanico prima di applicare l’alimentazione di campo. Mantenere separati il cablaggio di campo CA e il cablaggio dei segnali a basso livello per ridurre le interferenze elettriche.
Collegare la messa a terra di protezione e il collegamento equipotenziale del quadro in base alla progettazione dell’involucro e alle pratiche di installazione industriale applicabili. Utilizzare metodi appropriati di instradamento dei cavi per evitare il contatto accidentale tra circuiti di uscita adiacenti. Verificare la tensione di alimentazione CA, i requisiti di corrente del carico e la compatibilità dei dispositivi di uscita prima della messa in servizio.
Verificare che i collegamenti della base terminale siano correttamente inseriti e controllare gli indicatori di stato del modulo dopo l’applicazione dell’alimentazione. Quando si integra il modulo in un sistema FLEX I/O esistente, è necessario verificare la compatibilità del firmware e della configurazione.
