Modulo di comunicazione seriale AB SST-ESR2-CPX-P
$123.00
$320.00
Descrizione

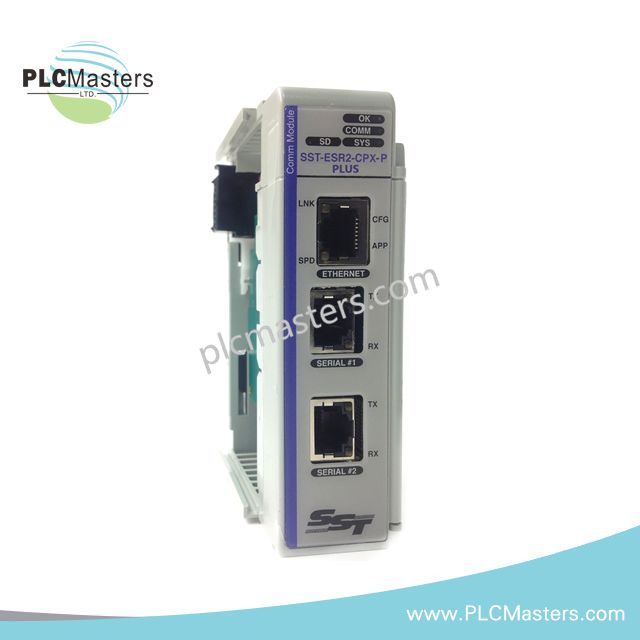

Modulo di comunicazione seriale AB SST-ESR2-CPX-P
Configurato per lo scambio di dati seriali in un chassis Allen-Bradley ControlLogix, il AB SST-ESR2-CPX-P (SST-ESR2-CPX-P Modulo di comunicazione seriale) offre due interfacce seriali configurabili per Modbus e protocolli personalizzati.
Specifiche hardware
| Parametro | Specifiche |
|---|---|
| Modello | SST-ESR2-CPX-P |
| Marchio | AB / Molex Woodhead SST |
| Tipo di prodotto | Modulo di comunicazione seriale in chassis |
| Piattaforma compatibile | Chassis Allen-Bradley ControlLogix 1756 |
| Porte di comunicazione | 2 x porte seriali |
| Interfacce seriali | RS-232 / RS-422 / RS-485 |
| Protocolli supportati | Modbus RTU, Modbus ASCII, ASCII seriale, protocolli seriali personalizzati |
| Modalità operativa | Master / Slave Modbus |
| Velocità di trasmissione massima | 115,2 kbps |
| Isolamento tra porta e backplane | Isolamento ottico da 500 VDC |
| Carico di corrente del backplane | 500 mA a 5 VDC; 5 mA a 24 VDC |
| Indicatori di stato | Stato del modulo, attività TX/RX, stato della rete |
| Temperatura di esercizio | Da 0 °C a 60 °C |
| Temperatura di stoccaggio | Da -40 °C a 85 °C |
| Umidità relativa | Dal 5% al 95%, senza condensa |
| Peso | 0,40 lb |
| Consumo energetico | Carico del backplane: 500 mA a 5 VDC; 5 mA a 24 VDC |
| Montaggio | Chassis ControlLogix, installazione nel chassis |
Interfaccia seriale e comunicazione con il backplane
Il SST-ESR2-CPX-P offre due porte seriali configurabili per il funzionamento RS-232, RS-422 o RS-485.
Ogni porta supporta velocità di trasmissione selezionabili fino a 115,2 kbps per la comunicazione con dispositivi seriali esterni.
Il funzionamento Modbus RTU e Modbus ASCII supporta configurazioni Master o Slave in base ai requisiti dell'applicazione.
ASCII seriale e protocolli seriali personalizzati offrono ulteriori opzioni di comunicazione per apparecchiature di terze parti.
Il modulo utilizza la comunicazione sul backplane ControlLogix per scambiare dati con il processore dello chassis.
Il carico dichiarato del backplane è di 500 mA a 5 VDC e 5 mA a 24 VDC.
Domande frequenti (FAQ)
D: Le due porte seriali possono utilizzare modalità di interfaccia elettrica diverse?
R: I dati forniti identificano RS-232, RS-422 e RS-485 come modalità di interfaccia selezionabili, ma non specificano eventuali limitazioni di configurazione specifiche per porta.
D: Quale isolamento elettrico fornisce il modulo?
R: La specifica fornita identifica un isolamento ottico da 500 VDC tra le porte seriali e il backplane ControlLogix.
D: Quale velocità di comunicazione seriale è supportata?
R: Ogni porta seriale supporta velocità di trasmissione selezionabili fino a 115,2 kbps.
Linee guida per l'installazione sul campo
Installare il modulo esclusivamente in uno chassis ControlLogix 1756 compatibile, con l'alimentazione dello chassis disinserita durante l'inserimento o la rimozione, salvo che la progettazione del sistema consenta esplicitamente interventi con apparecchiatura alimentata.
Verificare la configurazione dell'interfaccia RS-232, RS-422 o RS-485 selezionata prima di collegare il cablaggio sul campo a ciascuna porta seriale.
Instradare i cavi di comunicazione seriale separatamente dai conduttori ad alta tensione, dai cavi dei motori e dai circuiti di commutazione ad alta corrente per ridurre le interferenze elettromagnetiche.
Per le reti RS-485 e RS-422, seguire le pratiche applicabili di cablaggio e terminazione delle coppie differenziali specificate dalla rete del dispositivo collegato.
Collegare le schermature dei cavi in conformità con l'architettura di messa a terra dell'impianto e con i requisiti del produttore dell'apparecchiatura. Evitare di creare percorsi indesiderati per le correnti di schermatura tra armadi con messe a terra separate.
Verificare che il budget totale di alimentazione dello chassis sia sufficiente per il carico di corrente del backplane specificato per il modulo prima dell'installazione.
Dopo l'installazione, verificare lo stato del modulo e gli indicatori TX/RX prima di mettere in servizio la comunicazione basata sul protocollo con i dispositivi seriali collegati.
