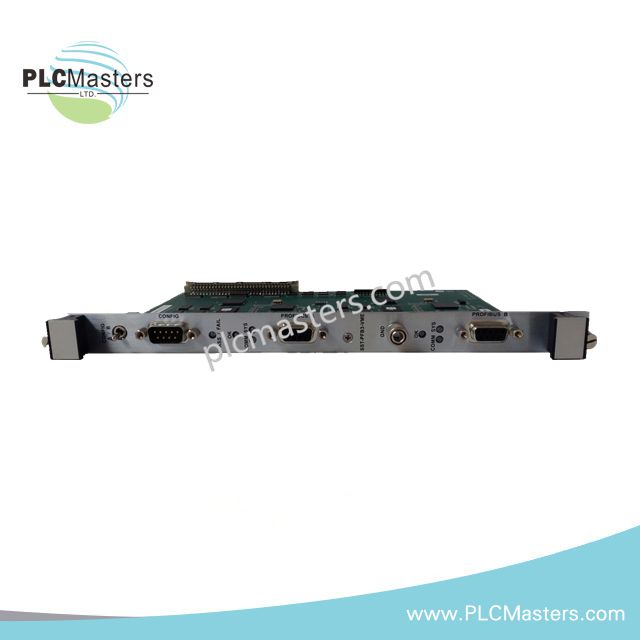

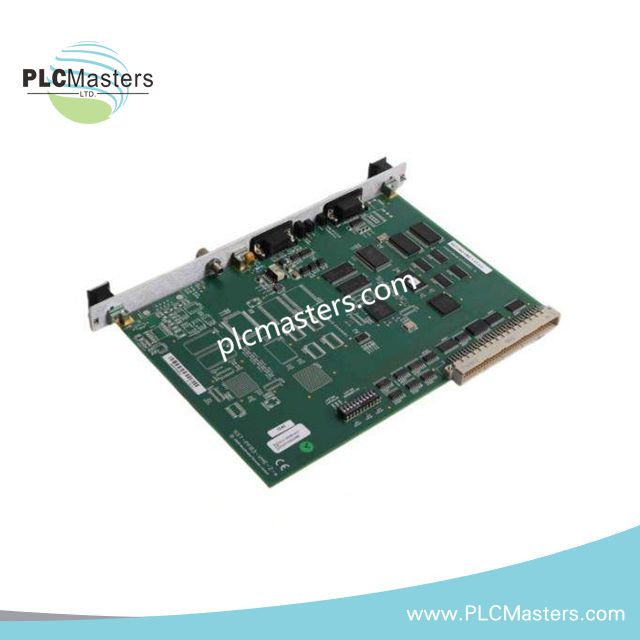

Scheda di interfaccia di comunicazione PROFIBUS VMEbus AB SST-PB3-VME-1
$123.00
$320.00
Descrizione
Scheda di interfaccia di comunicazione PROFIBUS VMEbus AB SST-PB3-VME-1
Configurata per lo scambio di dati PROFIBUS DP nei sistemi VMEbus, la AB SST-PB3-VME-1 (scheda di interfaccia di comunicazione PROFIBUS SST-PB3-VME-1) fornisce la comunicazione di rete RS-485 a un canale con elaborazione del protocollo integrata.
Specifiche hardware
| Parametro | Specifiche |
|---|---|
| Modello | SST-PB3-VME-1 |
| Marca | AB / SST / Woodhead |
| Origine | USA / origine del produttore non specificata esplicitamente |
| Peso | 1,01 lb |
| Dimensioni | Formato VMEbus a slot singolo; 6U / 3U a seconda del gruppo staffa |
| Temperatura di esercizio | Da 0 °C a +60 °C |
| Consumo energetico | Non specificato nei dati forniti |
| Interfaccia VMEbus | VMEbus a slot singolo |
| Interfaccia PROFIBUS | 1 x DB-9 femmina, RS-485 |
| Protocollo PROFIBUS | PROFIBUS DP-V0, DP-V1 |
| Modalità operative | Master Classe 1, Master Classe 2, Slave |
| Numero di canali | 1 |
| Velocità di trasmissione | Da 9,6 kbps a 12 Mbps |
| Rilevamento della velocità | Rilevamento automatico della velocità di trasmissione |
| Processore integrato | Processore di comunicazione integrato |
| Interfaccia dati host | RAM a doppia porta / memoria condivisa |
| Indicatori diagnostici | Stato del modulo, stato della rete, attività di comunicazione |
| Temperatura di stoccaggio | Da -40 °C a +85 °C |
| Umidità relativa | Dal 5% al 95%, senza condensa |
Architettura di comunicazione PROFIBUS DP
La SST-PB3-VME-1 fornisce un singolo canale PROFIBUS DP tramite un'interfaccia fisica RS-485. La scheda supporta il funzionamento DP-V0 e DP-V1, incluse le funzioni Master Classe 1, Master Classe 2 e Slave.
Un processore di comunicazione integrato gestisce l'esecuzione del protocollo PROFIBUS indipendentemente dal processore host VME. La RAM a doppia porta fornisce il meccanismo di scambio dati lato host tra il software applicativo e il processore di comunicazione.
L'interfaccia supporta velocità di rete da 9,6 kbps fino a 12 Mbps con rilevamento automatico della velocità di trasmissione. I LED diagnostici forniscono un'indicazione locale dello stato del modulo, dello stato della rete PROFIBUS e dell'attività di comunicazione.
Per le architetture di controllo basate su VME, la scheda funziona come interfaccia di comunicazione interna allo chassis, mentre il sistema host accede ai dati di processo tramite l'interfaccia di memoria VMEbus.
Domande frequenti (FAQ)
D: Quanti canali di comunicazione PROFIBUS fornisce la SST-PB3-VME-1?
R: Le specifiche fornite indicano un canale PROFIBUS mediante un'interfaccia RS-485 DB-9 femmina.
D: La scheda richiede che la CPU host VME esegua il protocollo PROFIBUS?
R: No. Un processore di comunicazione integrato esegue il protocollo, mentre la RAM a doppia porta trasferisce i dati di comunicazione all'host VME.
D: Quali modalità operative PROFIBUS sono supportate?
R: I dati forniti specificano il funzionamento PROFIBUS DP-V0 e DP-V1 con modalità Master Classe 1, Master Classe 2 e Slave.
Linee guida per l'installazione sul campo
Installare la scheda nello slot VMEbus designato e verificare il corretto innesto meccanico prima di alimentare il sistema.
Collegare la rete PROFIBUS tramite l'interfaccia RS-485 DB-9 specificata, utilizzando cavi e connettori appropriati e omologati per PROFIBUS.
Mantenere separati i cavi di comunicazione PROFIBUS dai circuiti di potenza ad alta corrente, dai motori e dai circuiti di commutazione per ridurre le interferenze elettromagnetiche.
Terminare e polarizzare il segmento PROFIBUS in base alla topologia di rete e ai requisiti di terminazione dei connettori. Non introdurre terminazioni indesiderate nei dispositivi intermedi.
Instradare le schermature dei cavi di comunicazione in modo continuo attraverso connettori compatibili e collegare le schermature secondo il progetto di messa a terra dell'armadio.
Verificare l'inserimento nel VMEbus, le condizioni dei connettori, la polarità della rete, la schermatura dei cavi e la terminazione prima di mettere in servizio la comunicazione.
Verificare che la velocità PROFIBUS configurata e il ruolo master/slave corrispondano all'applicazione host e ai dispositivi di campo collegati.
