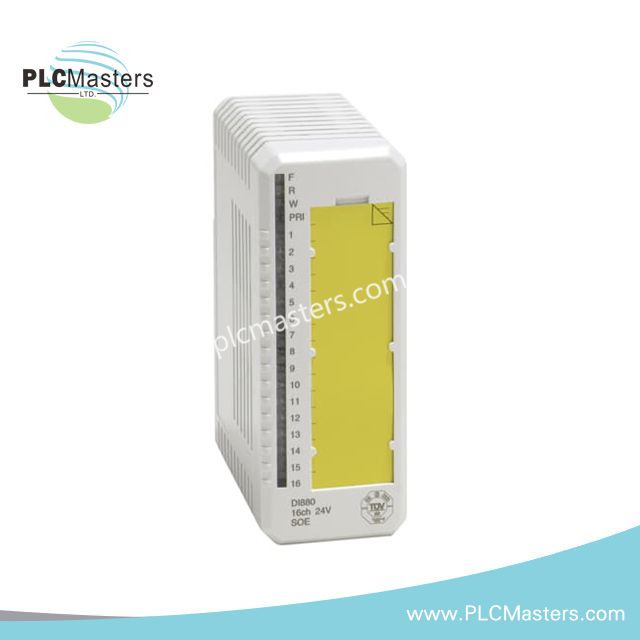

ABB DI880 – Modulo di ingresso digitale

The ABB DI880 (3BSE028586R1) è un modulo di ingresso digitale a 16 canali progettato per sistemi 24 V DC . Supporta configurazioni singole o ridondanti e include elaborazione degli ingressi ad alta integrità, capacità Sequence of Events (SOE) a 1 ms e diagnostica LED frontale.

Specifiche Generali

• Modello: DI880

• Numero dell'articolo: 3BSE028586R1

• Tipo: Modulo di Ingresso Digitale

• Meccanica: I/O S800

• Numero di canali: 16

• Tipo di segnale: Assorbimento corrente

• Specifiche del Segnale: 24 V CC

• Ridondanza: Sì

• Alta Integrità: Sì

• Supporto SOE: Sì (risoluzione 1 ms)

• HART: No

• Sicurezza Intrinseca: No

Specifiche Tecniche

Caratteristiche di Ingresso

• Intervallo tensione ingresso ("0"): -30 a +5 V

• Intervallo tensione ingresso ("1"): 11 a 30 V

• Impedenza ingresso: 3,1 kΩ

• Corrente per canale: 7 mA @ 24 V CC

• Isolamento ingresso: Per gruppi, isolato da terra

• Alimentazione trasduttore: 1 uscita a corrente limitata per ingresso

• Tempo filtro digitale: Selezionabile, 0–127 ms

• Lunghezza massima cavo: 600 m (656 yards)

Funzione SOE

• Risoluzione: 1 ms

• Precisione: -0 ms / +1,3 ms

• Capacità coda eventi: 512 × 16 eventi

• Segnalazione stato:

• Valore canale

• Coda piena

• Jitter di sincronizzazione

• Tempo incerto

• Filtro otturatore attivo

• Errore canale

Valutazioni elettriche

• Tensione nominale di isolamento: 50 V

• Resistenza dielettrica: 500 V CA

• Dispersione di Potenza: 2.4 W

• Consumo Corrente (5 V ModuleBus): Tip. 125 mA / Max. 150 mA

• Consumo Corrente (24 V Esterno): 15 mA + alimentazione sensore / Max. 527 mA

Diagnostica e Supervisione

• LED frontali:

• F (Guasto)

• R (Esecuzione)

• W (Avviso)

• P (Primario)

• Stato Canale 1–16

• Funzioni di Supervisione:

• Circuiteria interna

• Potenza di processo

• Indicatori di stato:

• Errore Modulo

• Avviso Modulo

• Errore Canale Interno

Ambiente e Certificazione

• Temperatura di Funzionamento: 0 a +55 °C (Approvazione: +5 a +55 °C)

• Temperatura di Conservazione: -40 a +70 °C

• Temperatura Ambiente Max: 55 °C (40 °C nel montaggio verticale compatto MTU)

• Umidità: 5–95%, senza condensa

• Grado di inquinamento: 2 (IEC 60664-1)

• Protezione dalla corrosione: ISA-S71.04 G3

• Classe di protezione: IP20 (IEC 60529)

• Sicurezza elettrica: EN/UL 61010-1, 61010-2-201

• Zona pericolosa:

• C1 Div 2, cULus

• C1 Zona 2, cULus

• ATEX Zona 2

• Certificazioni marine: ABS, BV, DNV, LR

• Conformità EMC: EN 61000-6-2 / EN 61000-6-4

• Categoria di sovratensione: IEC/EN 60664-1, EN 50178

• Classe di apparecchiatura: Classe I (IEC 61140)

• RoHS: Conforme (Direttiva 2011/65/UE)

• WEEE: Conforme (Direttiva 2012/19/UE)

Dimensioni e montaggio

• Larghezza: 45 mm (1,77")

• Profondità: 102 mm (4,01"), 111 mm (4,37") con connettore

• Altezza: 119 mm (4,7")

• Peso: 0,15 kg (0,33 lbs.)

• MTU compatibili:

• TU810, TU812, TU814, TU818, TU830, TU833, TU842, TU843, TU852

• Codice di codifica: FF
