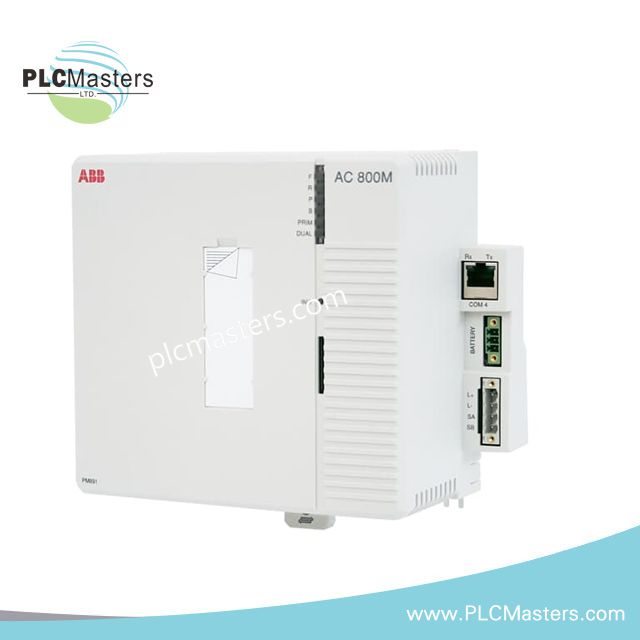

Unità di elaborazione ABB PM891K01 3BSE053241R1

Panoramica di PM891K01

• Numero Articolo: 3BSE053241R1
• Frequenza di Clock: 450 MHz
• Memoria: 256 MB, con 208.985 MB disponibili per le applicazioni
• Tipo di Processore: MPC8270
• Prestazioni: 0,043 ms per 1000 operazioni booleane
• Memoria Flash per Archiviazione: Sì, con 16 MB Flash PROM per l'archiviazione del firmware
• Alimentazione: 24 V DC (19,2-30 V DC)
• Consumo Energetico: 660/750 mA (tipico/massimo) a +24 V
• Dispersione di Potenza: 15,8 W (massimo 18 W)
• Batteria di Backup Integrata: No
• Ingresso Stato Alimentazione Ridondante: Sì

Comunicazione e Controllo

• Canali Ethernet: 2, supportano 10/100 Mbit/s
• Protocollo di Rete di Controllo: MMS (Manufacturing Message Service) e IAC (Inter Application Communication)
• Backbone Ethernet: Ethernet commutato da 100 Mbit/s raccomandato
• Interfacce RS-232C: 1 per strumento di servizio (COM 4), nessun supporto per COM 3 (non ridondante)
• Velocità di Trasmissione AC 800M al Server OPC: 36-86 eventi/sec, 113-143 messaggi dati/sec
• Coda Eventi: Fino a 3000 eventi per client OPC
• Capacità I/O su Modulebus: Fino a 84 moduli
• Moduli di Comunicazione su Bus CEX: 12

Configurazione I/O e Sistema

• Numero di Applicazioni per Controller: 32
• Numero di Programmi per Applicazione: 64
• Numero di Diagrammi per Applicazione: 128
• Numero di Task per Controller: 32
• Numero di Tempi di Ciclo Diversi: 32, con tempo di ciclo per programmi applicativi fino a 1 ms
• Frequenza di Scansione Modulebus: 0 - 100 ms a seconda del numero di moduli I/O
• Corrente di Alimentazione su Modulebus: Max 2,4 A

Condizioni Ambientali e Certificazioni

• Temperatura di Funzionamento: +5 a +55°C (+41 a +131°F)
• Temperatura di Stoccaggio: -40 a +70°C (-40 a +158°F)
• Umidità Relativa: 5 a 95%, non condensante
• Grado di Inquinamento: Grado 2 (IEC/EN 61131-2)
• Resistenza alle Vibrazioni: 10 < f < 50 Hz: ampiezza 0,0375 mm, 50 < f < 150 Hz: accelerazione 0,5 g
• Classe di Protezione: IP 20 (EN 60529, IEC 529)
• Certificazioni Marine: ABS, BV, DNV-GL, LR
• Conformità RoHS: Sì (EN 50581:2012)
• Conformità WEEE: Sì (DIRECTIVE/2012/19/EU)
• Marchio CE: Sì
• Sicurezza Elettrica: EN 50178, IEC 61131-2, UL 61010-1, UL 61010-2-201
• Luogo Pericoloso: UL 60079-15, cULus Classe 1, Zona 2, AEx nA IIC T4

Dimensioni Fisiche

• Larghezza: 174 mm (6,85 in.)
• Altezza: 186 mm (7,32 in.)
• Profondità: 94 mm (3,70 in.)
• Peso (inclusa base): 1600 g (3,5 lbs)
