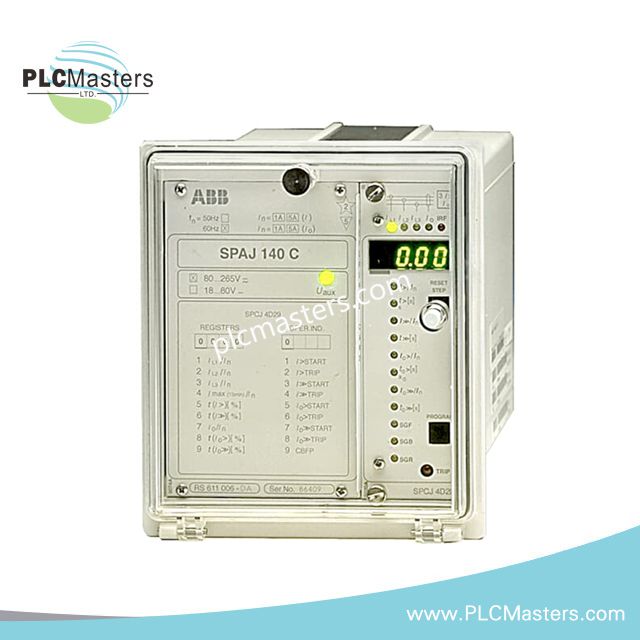

ABB SPAJ140C Relè di Sovracorrente e Guasto a Terra

Panoramica

Il ABB SPAJ140C è un relè digitale di sovracorrente e guasto a terra progettato per la protezione di linee a media tensione. Gli ingegneri lo utilizzano in sistemi con messa a terra diretta, a resistenza o a impedenza. Questa unità compatta combina più funzioni di protezione, monitoraggio e controllo in un unico dispositivo affidabile. Il suo design robusto garantisce un funzionamento sicuro anche in ambienti difficili. Inoltre, supporta una facile integrazione con sistemi SCADA moderni tramite Modbus RTU, SPABUS o fibra ottica opzionale. L'interfaccia LCD intuitiva semplifica la configurazione, la diagnostica e la visualizzazione dello stato in loco.

Specifiche Tecniche

Model: SPAJ140C
Funzioni di protezione:

• Sovracorrente di fase (basso / alto)

• Protezione guasto a terra (basso / alto)

• Guasto Interruttore

Corrente di ingresso nominale:

• Selezionabile 1 A o 5 A tramite morsetti

Frequenza nominale:

• 50 Hz o 60 Hz

Alimentazione ausiliaria:

• 80–265 V CA

• 18–80 V CC

Caratteristiche Temporali:

• Definite Time (DT)

• Inverse Definite Minimum Time (IDMT)

Curve IDMT supportate:

• Normale inverso

• Molto inverso

• Estremamente inverso

• Inverse a tempo lungo

• RI

• RXIDG

Relè di uscita:

• 2 ad alta potenza (con capacità di intervento)

• 4 a bassa potenza (segnalazione o logica)

• Tutti i relè sono configurabili in campo

Interfacce di comunicazione:

• RS-485 (Modbus RTU)

• SPABUS

• Modulo in fibra ottica opzionale

Auto-supervisione:

• Monitoraggio continuo hardware e software

• Auto-diagnosi con segnalazione allarme

Schermo:

• LCD per configurazione, misurazioni e registrazioni guasti

Temperatura di esercizio:

• –25°C a +70°C

Dimensioni Fisiche:

• 150 × 240 × 350 mm

Peso:

• 1,9 kg
