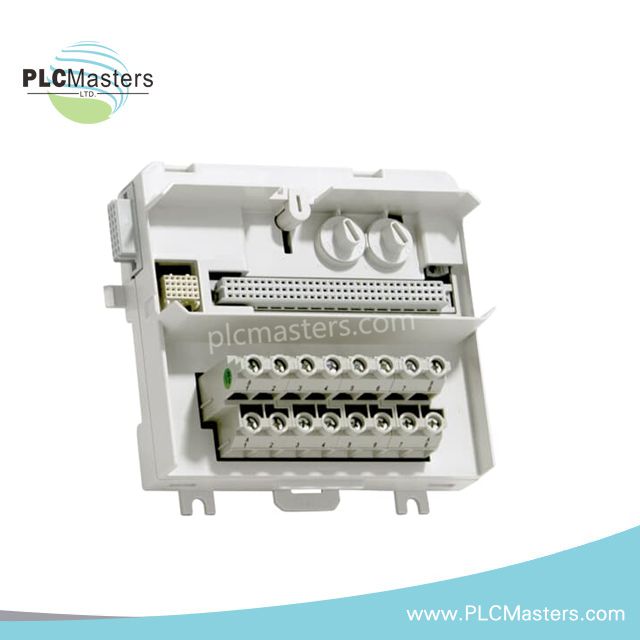

ABB TU831V1 3BSE013235R1 Unità di Terminazione Modulo

Panoramica

Il TU831V1 MTU è un modulo industriale progettato per gestire fino a 8 canali I/O. Distribuisce il ModuleBus ai moduli I/O collegati e al successivo MTU della serie. Inoltre, genera gli indirizzi corretti per i moduli I/O spostando i segnali di posizione in uscita. Questo modulo è montato su una guida DIN standard e include un fermo meccanico che blocca saldamente il MTU in posizione. Viene comunemente utilizzato con vari moduli I/O ABB come DI820, DI821, DO820 e DO821.

Specifiche Tecniche

• Numero dell'articolo: 3BSE013235R1

• Tipo di modulo: Esteso

• Tipo di connessione: Morsettiera

• Numero di Canali: Fino a 8 canali I/O

• Tensione Nominale: 250 V

• Corrente Massima per Canale I/O: 3 A

• Canali I/O: Modalità I/O singola

• Dimensioni dei Fili:

• Rigido: 0.2 - 6 mm²

• Flessibile: 0.2 - 4 mm², 24 - 10 AWG

• Lunghezza di Spellatura: 7 mm

• Coppia Consigliata: 0.5 - 0.6 Nm

• Tensione di Prova Dielettrica: 2000 V a.c.

Dettagli ambientali e certificazioni

• Temperatura (Funzionamento): 0 a +55°C (+32 a +131°F), approvazioni per +5 a +55°C

• Temperatura (Stoccaggio): -40 a +70°C (-40 a +158°F)

• Umidità Relativa: 5 a 95%, non condensante

• Classe di protezione: IP20

• Conformità EMC: EN 61000-6-4, EN 61000-6-2

• Norme di Sicurezza Elettrica:

• EN 61010-1, UL 61010-1

• EN 61010-2-201, UL 61010-2-201

• Certificazione Marina: ABS, BV, DNV-GL, LR

• Grado di Inquinamento: Grado 2 (IEC 60664-1)

• Protezione dalla corrosione: ISA-S71.04: G3

• Conformità RoHS: EN 50581:2012

• Conformità WEEE: DIRECTIVE/2012/19/EU

Dimensioni e Peso

• Larghezza: 126 mm (5 in.), incluso il connettore; 120.5 mm (4.74 in.) da bordo a bordo installato

• Profondità: 64 mm (2.52 in.), inclusi i terminali

• Altezza: 110 mm (4.3 in.)

• Peso: 0.22 kg (0.48 lbs)
