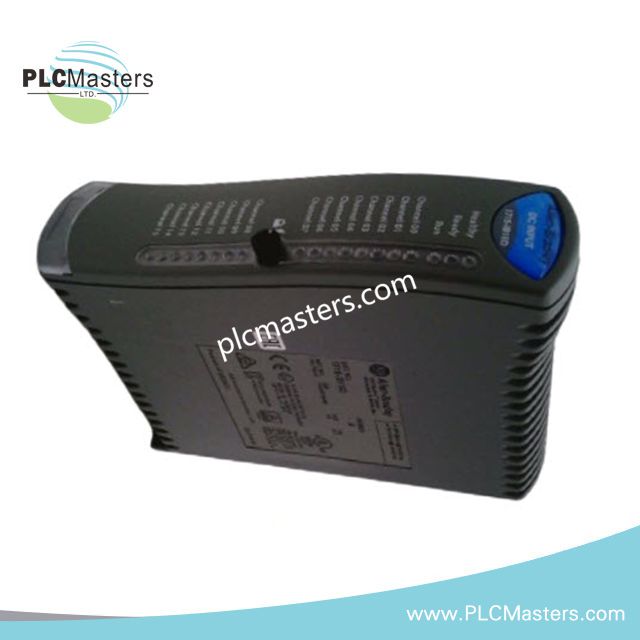

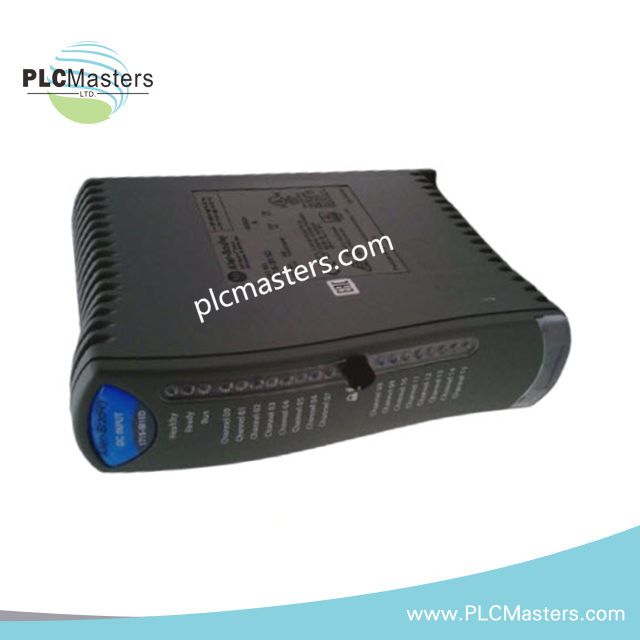

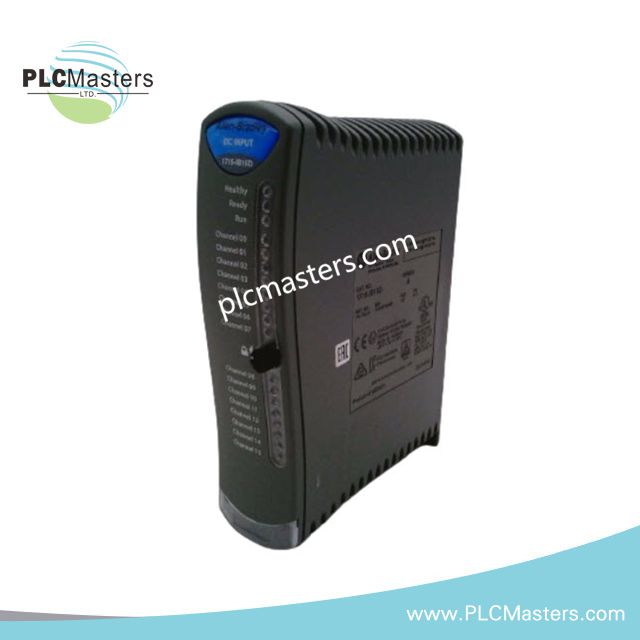

Modulo di ingresso digitale a 16 punti Allen Bradley 1715-IB16D
$123.00
$320.00
Descrizione
Modulo di Ingresso Digitale a 16 Punti Allen Bradley 1715-IB16D
Il Allen Bradley 1715-IB16D funge da modulo principale di ingresso digitale 1715-IB16D utilizzato per acquisire segnali discreti a 24 VDC sulle piattaforme 1715 Redundant I/O. Il modulo offre sedici canali di ingresso, accetta segnali di campo da 18-32 VDC e trasferisce i dati dello stato di ingresso all'architettura ridondante del backplane.
Suddivisione del Suffisso e Matrice del Modello
La documentazione fornita identifica il 1715-IB16D come un numero di catalogo fisso. Non è specificata alcuna suddivisione ufficiale del suffisso o matrice d'ordine nei dati forniti.
Specifiche Hardware
| Parametro | Specifiche |
|---|---|
| Modello | 1715-IB16D |
| Marca | Allen Bradley |
| Peso | 0,20 kg |
| Temperatura di esercizio | -25 a +70 °C |
| Consumo energetico | 4,0 W max |
| Tipo di prodotto | Modulo di ingresso digitale a 16 punti |
| Linea di prodotto | 1715 Redundant I/O |
| Numero di canali | 16 |
| Tipo di ingresso | Ingresso digitale DC |
| Tensione nominale di ingresso | 24 VDC |
| Intervallo di tensione di ingresso | 18-32 VDC |
| Corrente di ingresso | 260 mA |
| Corrente del backplane | 260 mA |
| Velocità massima di variazione | 3600 V/s |
| Frequenza di traduzione | 1 / (Tempo di scansione applicazione + 10 ms) Hz |
| Umidità relativa | 10-95% |
| Temperatura di stoccaggio | -40 a +85 °C |
| Tensione di isolamento | Dipende dalla configurazione dell'assemblaggio terminale |
| Assemblaggi base terminali | 1715-TASIB16D o 1715-TADIB16D |
| Metodo di montaggio | Binario DIN |
| Grado di protezione | IP20 |
Scalabilità della densità I/O e integrazione del backplane
Il 1715-IB16D aumenta la densità di ingresso fornendo sedici canali di ingresso discreti in un singolo slot ridondante I/O. La comunicazione tra il modulo e il backplane ridondante avviene tramite l'architettura della piattaforma 1715, permettendo il trasferimento dello stato di ingresso all'ambiente del controller. La compatibilità del modulo dipende dagli assemblaggi base terminali specificati, che determinano anche le caratteristiche di isolamento disponibili per i canali.
Con l'assemblaggio di terminazione 1715-TASIB16D installato, non esiste isolamento tra i singoli canali I/O. Quando si utilizza l'assemblaggio di terminazione 1715-TADIB16D, viene fornito un isolamento di 50 V tra le porte individuali. L'interfaccia I/O-backplane è testata a 500 V AC per 60 secondi.
Domande Frequenti
D: Quali assemblaggi base terminali sono supportati dal 1715-IB16D?
R: Il modulo richiede un assemblaggio base terminale 1715-TASIB16D o 1715-TADIB16D.
D: Qual è l'intervallo di tensione di ingresso accettato dal modulo?
R: Il modulo accetta segnali di ingresso DC discreti da 18 VDC a 32 VDC, con una tensione nominale di esercizio di 24 VDC.
D: Il modulo fornisce isolamento tra canali?
R: L'isolamento dipende dall'assemblaggio di terminazione installato. Il 1715-TADIB16D fornisce un isolamento di 50 V tra le porte individuali, mentre il 1715-TASIB16D non fornisce isolamento tra i canali.
Linee guida per l'installazione in campo
-
Montare il modulo su un binario DIN adeguatamente fissato all'interno di un contenitore adatto per apparecchiature IP20.
-
Verificare che l'assemblaggio base terminale selezionato corrisponda alla strategia di isolamento dei canali richiesta prima dell'installazione.
-
Serrare i terminali del cablaggio di campo con una coppia di 0,5 N·m.
-
Instradare i cavi di ingresso discreti separatamente dai conduttori di potenza ad alta corrente per ridurre le interferenze elettriche.
-
Mantenere le pratiche di messa a terra della schermatura secondo gli standard del sito quando si utilizzano cavi schermati di campo.
-
Confermare che le tensioni dei segnali di campo rimangano entro l'intervallo operativo specificato di 18-32 VDC prima di alimentare il modulo.
-
Ispezionare il corretto inserimento dei terminali e l'ingaggio del backplane prima di avviare l'operazione ridondante I/O.
