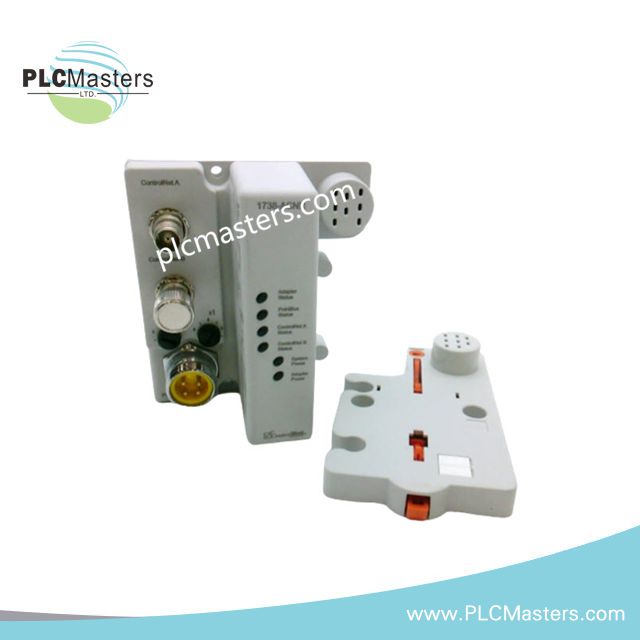

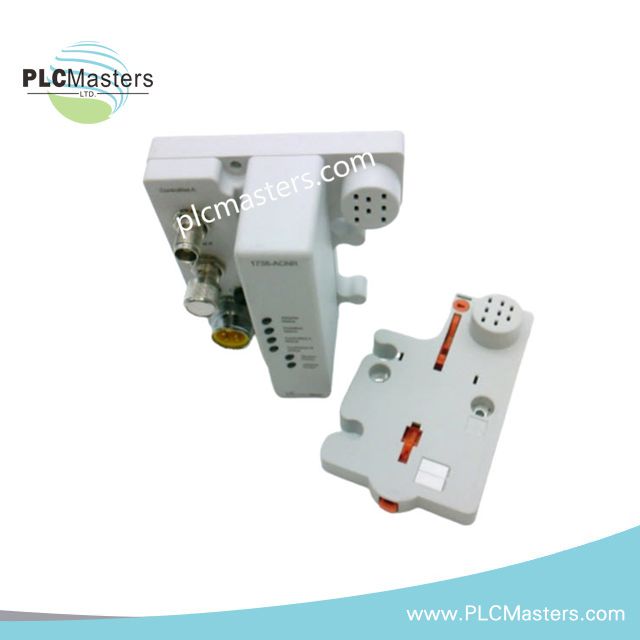

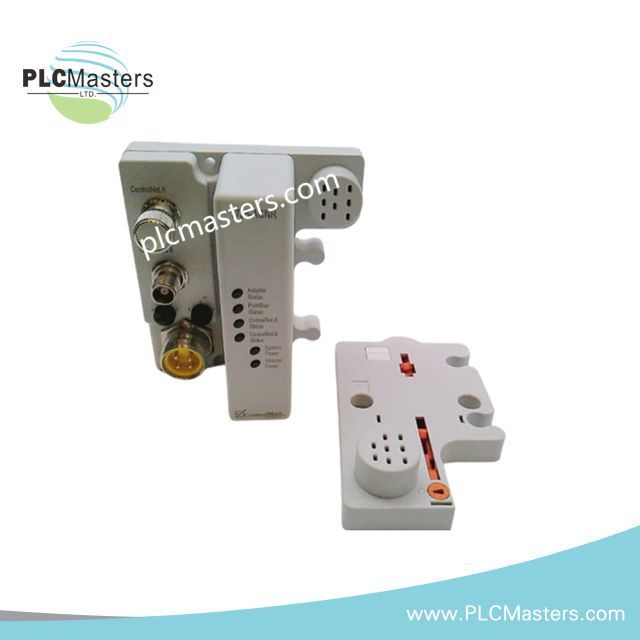

Allen-Bradley 1738-ACNR ArmorPoint Adattatore di Rete ControlNet
$123.00
$320.00
Descrizione
Allen-Bradley 1738-ACNR ArmorPoint ControlNet Network Adapter
Il Allen-Bradley 1738-ACNR funge da principale 1738-ACNR Network Adapter utilizzato per eseguire la comunicazione ControlNet e lo scambio di dati I/O distribuiti sulle piattaforme ArmorPoint I/O. L'adattatore interfaccia i moduli ArmorPoint con la rete ControlNet, gestisce le comunicazioni PointBus e supporta la connettività I/O distribuita a livello di campo tramite un involucro industriale sigillato.
Suddivisione del Suffisso e Matrice del Modello
La documentazione fornita identifica il 1738-ACNR come un unico numero di catalogo. Non è specificata alcuna struttura ufficiale di suffisso o matrice di modelli configurabili nei dati forniti.
Specifiche Hardware
| Parametro | Specifiche |
|---|---|
| Modello | 1738-ACNR |
| Marca | Allen-Bradley |
| Tipo di Prodotto | ArmorPoint ControlNet Network Adapter |
| Famiglia di Prodotti | ArmorPoint I/O |
| Peso | 0,78 lb |
| Dimensioni | Non specificate |
| Temperatura di esercizio | -20 a 60 °C |
| Temperatura di stoccaggio | -40 a 85 °C |
| Consumo energetico | 8,0 W @ 24 VDC; 10,2 W @ 28,8 VDC max |
| Protocollo di comunicazione | ControlNet, 5 Mbps |
| Intervallo di tensione in ingresso | 10-28,8 VDC (24 VDC nominale) |
| Requisito di alimentazione di campo | 24 VDC @ 425 mA max |
| Corrente di spunto | 6 A per 10 ms |
| Dispersione di potenza | 2,8 W max |
| Dispersione termica | 16,9 BTU/ora |
| Tensione di isolamento | 50 V, testata a 1500 VAC per 60 s |
| Capacità di espansione | Fino a 63 moduli ArmorPoint I/O |
| Connessioni ottimizzate per rack | 5 |
| Connessioni dirette | 25 |
| Grado di protezione dell’involucro | IP65/IP66/IP67 (quando contrassegnato) |
| Interfaccia di connessione | Disconnessione rapida M12 |
| Porta di espansione subnet | M12 |
| Tipo di involucro | Sigillato |
Comunicazione ControlNet e Scalabilità della Densità I/O
Il 1738-ACNR funziona come interfaccia di comunicazione ControlNet tra gli assemblaggi ArmorPoint I/O e i sistemi di controllo di livello superiore. Attraverso l’integrazione PointBus, un singolo adattatore può supportare fino a 63 moduli I/O collegati mantenendo comunicazioni di rete deterministiche a 5 Mbps. Questa architettura consente l’espansione distribuita dell’I/O senza richiedere ulteriori adattatori di rete per ogni cluster di dispositivi di campo.
Domande Frequenti
D: Quanti moduli ArmorPoint I/O possono essere collegati a un singolo adattatore 1738-ACNR?
R: L’adattatore supporta un massimo di 63 moduli ArmorPoint I/O sul segmento PointBus associato.
D: Il 1738-ACNR fornisce isolamento elettrico?
R: Sì. L’unità è specificata con un grado di isolamento di 50 V ed è stata testata a 1500 VAC per 60 secondi.
D: L’adattatore può essere installato in ambienti industriali con lavaggio o all’aperto?
R: Il dispositivo è specificato con gradi di protezione IP65/IP66/IP67 quando correttamente contrassegnato e installato utilizzando i connettori e il sistema di cablaggio sigillati specificati.
Linee Guida per l’Installazione in Campo
-
Montare l’adattatore secondo i requisiti meccanici di installazione ArmorPoint e assicurarsi che tutte le superfici di tenuta rimangano integre.
-
Utilizzare connettori di rete e di alimentazione M12 compatibili per mantenere il livello di protezione dell’involucro specificato.
-
Verificare che la tensione di alimentazione in ingresso rimanga entro l’intervallo operativo 10-28,8 VDC prima di alimentare l’adattatore.
-
Separare i cavi di comunicazione dai conduttori di motori e azionamenti ad alta corrente per ridurre il rumore elettrico condotto.
-
Assicurarsi che la messa a terra protettiva sia completata secondo lo schema di messa a terra del quadro di controllo o della macchina.
-
Ispezionare periodicamente le guarnizioni dei connettori, i meccanismi di bloccaggio e le pressacavi dove è presente esposizione a umidità, vibrazioni o contaminanti.
-
Confermare che il carico PointBus e il numero di moduli collegati rimangano entro i limiti supportati dal sistema.
