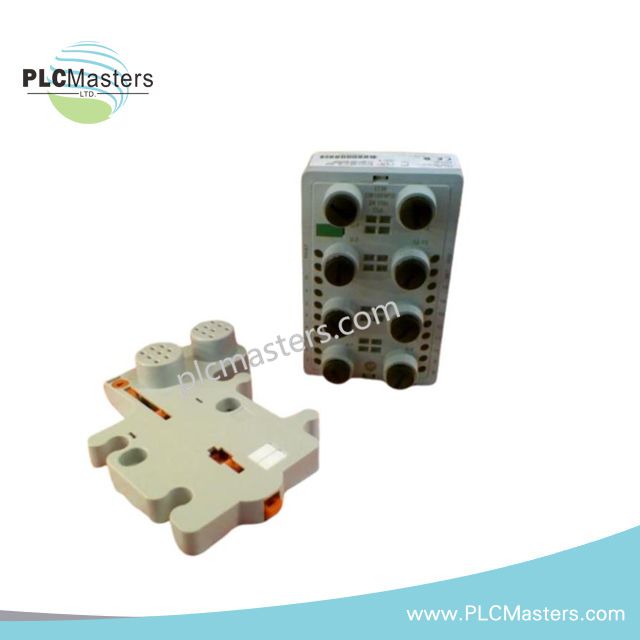

Modulo di Uscita Digitale Allen-Bradley 1738-OB16EM12

Il Allen-Bradley 1738-OB16EM12, noto anche come Modulo di Uscita Digitale 1738-OB16EM12, è il principale modulo di uscita sourcing DC 1738-OB16EM12 utilizzato per eseguire commutazioni di carico a 24 V DC sulle piattaforme I/O distribuite ArmorPoint. Configurato per l’attuazione digitale a livello di punto nelle architetture di campo con connettori M12, il Allen-Bradley 1738-OB16EM12 fornisce la commutazione elettrica diretta di 16 uscite sourcing tramite un’interfaccia backplane sigillata a 24 V DC.

Analisi del Suffisso e Matrice del Modello

La designazione 1738-OB16EM12 segue la struttura del bollettino ArmorPoint 1738:

• 1738: identificatore della piattaforma I/O ArmorPoint

• OB16: configurazione del blocco di uscita a 16 canali

• EM12: variante del modulo ambientale con connettore M12
  Non sono definiti ulteriori sottocodici funzionali per il comportamento dei canali o la classificazione elettrica.

Specifiche Hardware

Comunicazione Backplane Bus e Commutazione Deterministica delle Uscite

All’interno dell’architettura I/O ArmorPoint, l’esecuzione dello stato delle uscite è sincronizzata tramite cicli di comunicazione PointBus. Il modulo aggiorna gli stati delle uscite a 16 canali utilizzando la segnalazione di cambio stato (COS) sul backplane distribuito, con l’allocazione della corrente gestita per carico di canale. La scalabilità della densità I/O è limitata dal budget di corrente aggregata PointBus (limite di integrazione del sistema di classe 75 mA) e dalla topologia di raggruppamento dei moduli.

Domande Frequenti (FAQ)

D: Le uscite possono essere commutate mentre il modulo è sotto carico?
R: Sì. Ogni canale supporta la commutazione a caldo, ma la soppressione del carico induttivo deve essere implementata esternamente per evitare il ritorno di forza elettromotrice (back-EMF) nello stadio del driver di uscita.

D: Cosa succede durante RIUP (Rimozione e Inserimento Sotto Tensione)?
R: Durante RIUP, tutti gli stati delle uscite sono forzati in una condizione sicura di non alimentazione fino al completamento della reinizializzazione del modulo e della sincronizzazione del backplane.

D: È implementata l’isolamento elettrico tra canali?
R: Le uscite condividono un’architettura sourcing comune; l’isolamento non è fornito per canale e deve essere implementato esternamente lato carico se necessario.

Linee Guida per l’Installazione in Campo

I connettori M12 devono essere completamente inseriti per mantenere l’integrità della tenuta IP69K in condizioni di vibrazione e lavaggio. Il cablaggio delle uscite deve essere instradato separatamente dai conduttori di commutazione ad alta frequenza per minimizzare l’accoppiamento di rumore indotto. Tutti i carichi induttivi richiedono soppressione esterna (diodo o snubber RC) ai terminali di campo. Mantenere la corretta polarità dell’alimentazione 24 V DC e verificare la disponibilità di corrente PointBus prima dell’inserimento del modulo. La continuità della schermatura deve essere mantenuta all’ingresso del quadro per prevenire l’iniezione di loop di massa nei percorsi di ritorno delle uscite.
