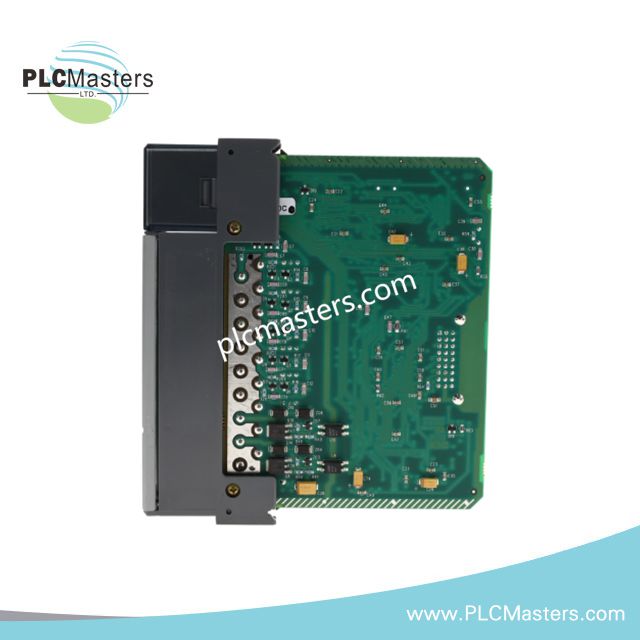

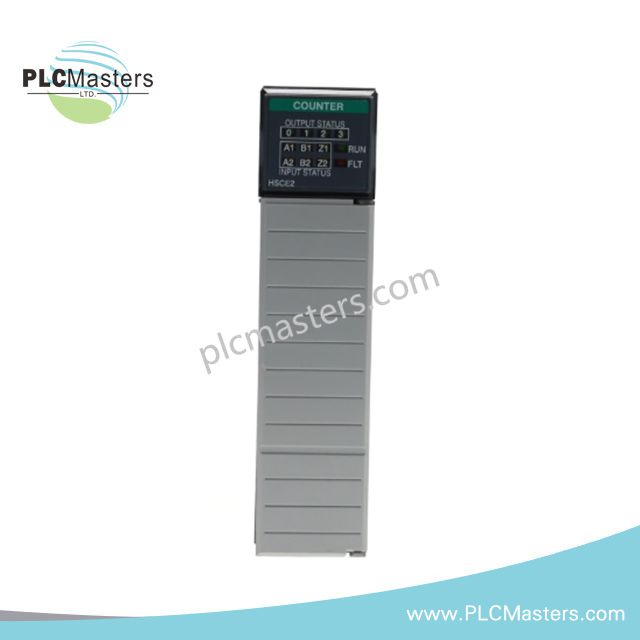

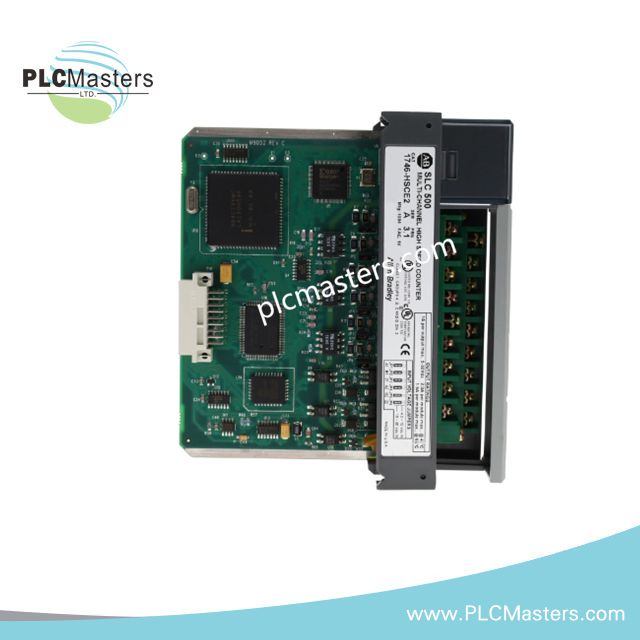

Modulo Contatore ad Alta Velocità Allen-Bradley 1746-HSCE2 SLC 500

Configurato per l’acquisizione di impulsi in quadratura e il conteggio bidirezionale nei sistemi con backplane SLC 500, il Allen-Bradley 1746-HSCE2 (modulo contatore ad alta velocità 1746-HSCE2) fornisce esecuzione fisica/elettrica diretta per la cattura di segnali ad alta frequenza multicanale utilizzando ingressi encoder differenziali A/B/Z e uscite discrete di sourcing su piattaforme chassis 1746.

Suddivisione del Suffisso e Matrice Modello

Il 1746-HSCE2 è un modulo contatore ad alta velocità a architettura fissa all’interno della famiglia I/O SLC 500. Non esistono varianti funzionali sotto questo numero di catalogo. I gruppi di ingresso sono predefiniti come due canali in quadratura con ingressi ausiliari di indice e struttura di uscita fissa mappata ai registri interni del contatore.

Specifiche Hardware

Architettura di Conteggio Quadratura ad Alta Velocità e Elaborazione Treno di Impulsi

Il modulo elabora segnali in quadratura derivati dall’encoder tramite logica di interrupt ad alta velocità dedicata, indipendente dal tempo di scansione del processore SLC. La decodifica delle fasi A/B e il riferimento dell’indice Z sono gestiti a livello hardware con rilevamento deterministico dei fronti fino a risoluzione sub-microsecondo degli impulsi.

La logica di conteggio bidirezionale determina lo stato di direzione dalla sfasatura tra i canali A e B, mentre l’ingresso Z definisce il riferimento di reset della posizione assoluta. Il condizionamento degli ingressi supporta sia segnali a livello TTL sia segnali industriali a tensione più elevata tramite soglie di ingresso a doppia gamma (4,2–12 VDC e 10–30 VDC).

La struttura di uscita include quattro uscite sourcing fisiche e quattro uscite virtuali interne mappate agli eventi del contatore, consentendo risposte hardware dirette basate su soglia, overflow o condizioni di confronto preset.

Domande Frequenti (FAQ)

D: Il modulo può contare simultaneamente segnali di encoder incrementale e assoluto?
R: Sì. Due gruppi di ingressi quadratura indipendenti supportano la decodifica simultanea A/B/Z, ciascuno elaborato tramite contatori hardware separati.

D: La frequenza di elaborazione degli ingressi dipende dal tempo di scansione SLC 500?
R: No. La cattura degli impulsi è gestita da logica hardware dedicata con frequenza massima di ingresso di 1 MHz indipendente dal ciclo di scansione CPU.

D: Cosa determina la latenza di commutazione delle uscite per gli eventi del contatore?
R: L’aggiornamento delle uscite è regolato dal ciclo di aggiornamento modulo di 1,5 ms e dalla logica interna di confronto eventi, non dal tempo di esecuzione della scansione ladder.

Linee Guida per l’Installazione in Campo

È necessario rimuovere l’alimentazione di sistema prima dell’inserimento per evitare corruzione del timing del bus backplane e instabilità del latch di ingresso. Il modulo deve essere inserito completamente in uno slot singolo dello chassis SLC 500 con corretto allineamento del connettore all’interfaccia backplane 1746.

Il cablaggio degli encoder per i canali A/B/Z deve utilizzare cavi schermati a doppino intrecciato con terminazione della schermatura su un solo lato all’interno del quadro di controllo. I cavi di segnale devono essere instradati lontano dai conduttori di uscita VFD e dalle linee di commutazione ad alta dV/dt per evitare distorsioni degli impulsi ad alta frequenza.

Il cablaggio delle uscite (sourcing 10–30 VDC) richiede un corretto abbinamento del carico e una messa a terra di riferimento condivisa all’interno dello stesso potenziale del quadro per garantire un comportamento di commutazione stabile durante l’esecuzione degli eventi del contatore.
