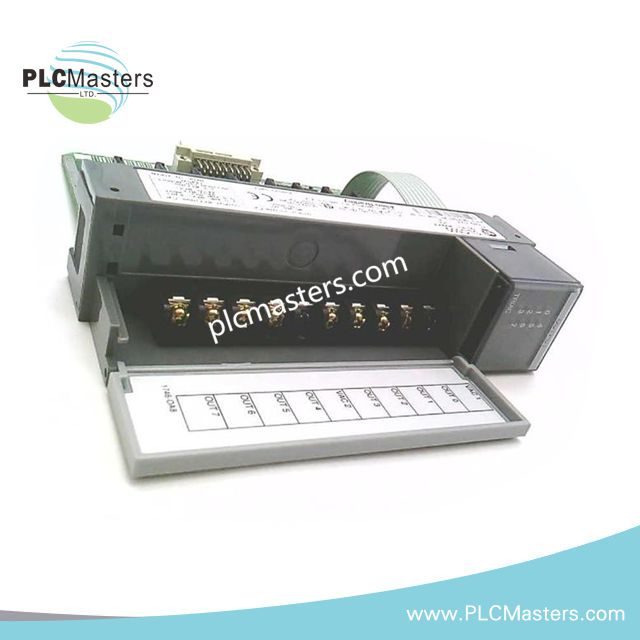

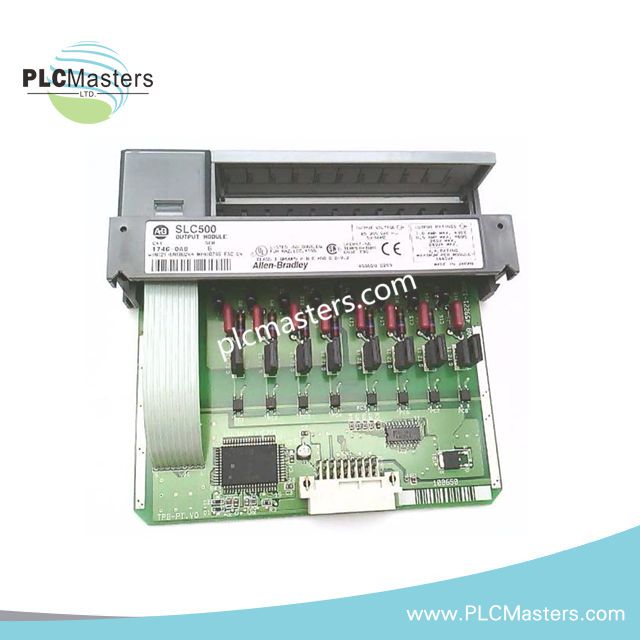

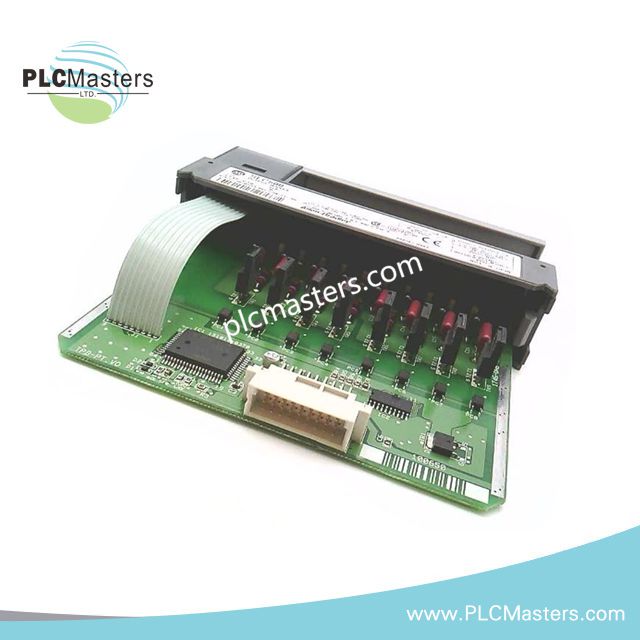

Modulo di Uscita AC Digitale Allen-Bradley 1746-OA8 SLC 500

Il Allen-Bradley 1746-OA8, noto anche come modulo di uscita AC discreta 1746-OA8 SLC 500, è il principale modulo di uscita AC digitale SLC 500 utilizzato per eseguire lo switching di carichi AC senza relè nelle architetture backplane SLC 500. Configurato per l’attuazione di uscite discrete nei sistemi chassis SLC 500, il Allen-Bradley 1746-OA8 (modulo di uscita 1746-OA8) fornisce lo switching elettrico diretto di carichi sul campo da 85 a 264 VAC tramite stadi di uscita triac controllati dal backplane.

Analisi del Suffisso e Matrice Modello

Non è definita alcuna segmentazione strutturata del suffisso nella documentazione fornita. L’identificativo 1746-OA8 è considerato un numero di parte fisso del modulo SLC 500 senza varianti configurabili di suffisso modello.

Specifiche Hardware

Comportamento del Bus Backplane SLC 500 e Scalabilità della Densità I/O

Il 1746-OA8 si interfaccia con il bus backplane SLC 500 tramite comunicazione a livello logico 5 VDC, assorbendo 185 mA per l’alimentazione interna dell’isolamento ottico e dei circuiti di pilotaggio e attivazione triac. La densità di uscita è strutturata in 8 canali disposti in 2 comuni isolati, permettendo il riferimento di carichi raggruppati su segmenti di cablaggio sul campo.

Il tempo di esecuzione dal backplane all’uscita è governato dalla sincronizzazione del ciclo di scansione SLC 500, con ritardi di transizione ON/OFF discreti definiti dalla propagazione interna degli optoisolatori e dalle caratteristiche di commutazione del triac. Lo switching di uscita è non meccanico ed è realizzato tramite elementi semiconduttori per lo switching AC, eliminando l’usura dei relè ma introducendo una latenza di spegnimento dipendente dal carico.

Domande Frequenti (FAQ)

D: Il 1746-OA8 può essere sostituito a caldo in un rack SLC 500 alimentato?
R: La capacità di hot-swap non è definita per questo modulo. La rimozione o l’inserimento devono essere effettuati con l’alimentazione dello chassis spenta per evitare transitori sul backplane.

D: Come viene allocato il consumo di corrente sul backplane durante il funzionamento?
R: Il modulo assorbe costantemente 185 mA @ 5 VDC dal backplane SLC 500 indipendentemente dallo stato di uscita; lo switching del carico non influisce significativamente sul consumo lato logica.

D: Cosa limita la corrente massima di uscita per canale?
R: La corrente di uscita è limitata dalla dissipazione termica del triac e dalla temperatura ambiente, con una riduzione da 1,0 A a 30 °C a 0,5 A a 60 °C.

Linee Guida per l’Installazione sul Campo

Installare il modulo in uno slot compatibile dello chassis SLC 500 con corretto allineamento al backplane per garantire il completo inserimento del connettore. Il cablaggio sul campo deve essere terminato sul blocco morsetti a vite con controllo della coppia per mantenere una resistenza di contatto stabile durante le condizioni di switching AC.

Mantenere la separazione tra il cablaggio dei carichi AC e i conduttori di controllo a bassa tensione per ridurre l’accoppiamento capacitivo tra i canali. I comuni raggruppati (4 punti per gruppo) devono essere cablati secondo la struttura di riferimento del carico per evitare sovrapposizioni indesiderate dei percorsi di ritorno.

Verificare l’isolamento tra i comuni sul campo e la massa dello chassis prima dell’alimentazione. Assicurarsi che i carichi induttivi siano dotati di reti di soppressione appropriate per ridurre i transitori di tensione durante i cicli di spegnimento del triac.
