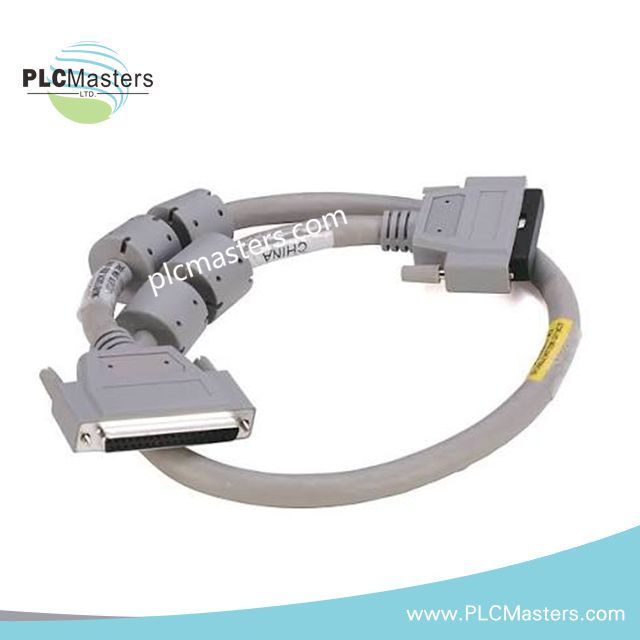

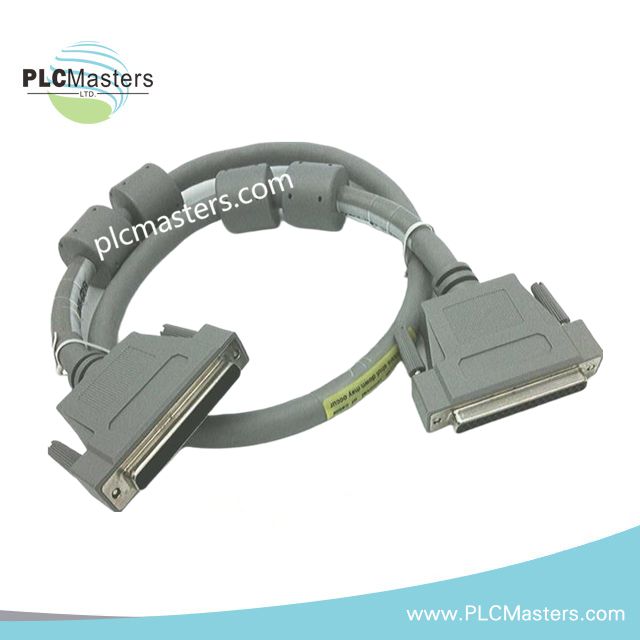

Cavo di Alimentazione Ridondante Allen-Bradley 1756-CPR

Il Allen-Bradley 1756-CPR, noto anche come cavo di alimentazione ridondante 1756-CPR, funge da assemblaggio di interconnessione per ridondanza di alimentazione primario utilizzato per eseguire la distribuzione di alimentazione di failover nelle architetture chassis ControlLogix 1756. Fornisce un collegamento elettrico diretto tra due alimentatori ridondanti per mantenere l’alimentazione continua del backplane durante gli eventi di transizione dell’alimentazione.

Suddivisione del Suffisso e Matrice del Modello

• Modello base: cavo di alimentazione ridondante 1756-CPR

• Non è definita alcuna segmentazione funzionale del suffisso oltre alla designazione del modello principale

• L’assemblaggio è una variante a lunghezza fissa a seconda della configurazione di produzione

Specifiche Hardware

Ridondanza di Alimentazione del Bus Backplane e Continuità di Controllo EtherNet/IP

Il cavo implementa un collegamento diretto di supervisione DC/AC tra moduli di alimentazione ridondanti 1756 senza elaborazione del segnale o conversione di protocollo. Il coordinamento del failover è eseguito tramite logica di rilevamento lato alimentazione, garantendo una regolazione della tensione del backplane ininterrotta.

Il comportamento della continuità di alimentazione è governato dalla logica di commutazione interna all’alimentatore, mentre il cavo di interconnessione mantiene la sincronizzazione di riferimento tra i moduli primario e di backup. Nessun circuito di buffering o isolamento è incorporato nell’assemblaggio del cavo.

I vincoli meccanici di instradamento assicurano una continuità a bassa impedenza tra i terminali di alimentazione ridondanti, supportando una stabile alimentazione del backplane dello chassis durante le condizioni di trasferimento dinamico del carico.

Domande Frequenti (FAQ)

D: Il 1756-CPR contiene componenti elettronici attivi per la gestione dell’alimentazione?
R: No. Il cavo è un’interconnessione passiva senza componenti di condizionamento del segnale o commutazione.

D: Il trasferimento di alimentazione tra alimentatori ridondanti avviene all’interno del cavo?
R: No. La logica di commutazione risiede nei moduli di alimentazione ridondanti, non nell’assemblaggio del cavo.

D: Il cavo può essere sostituito mentre il sistema è alimentato?
R: No. La sostituzione richiede lo spegnimento controllato per evitare interruzioni nella sincronizzazione degli alimentatori ridondanti.

Linee Guida per l’Installazione in Campo

Installare il cavo solo all’interno di un cabinet chassis ControlLogix 1756 completamente chiuso. Assicurarsi che entrambi i connettori degli alimentatori ridondanti siano completamente inseriti per mantenere una sincronizzazione stabile tra i moduli.

Instradare il cavo lontano da conduttori di commutazione ad alta frequenza e linee di alimentazione motore per minimizzare l’accoppiamento indotto nei percorsi di controllo dell’alimentazione ridondante. Mantenere una continuità costante di messa a terra e schermatura del cabinet.

Verificare la compatibilità tra gli alimentatori ridondanti accoppiati prima dell’alimentazione. Confermare l’assegnazione corretta di primario/backup ed eseguire test di ciclo di alimentazione controllati durante la messa in servizio.
