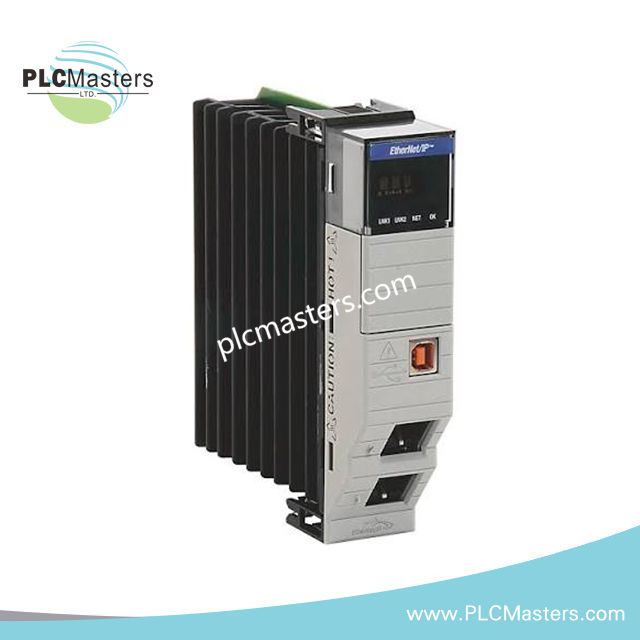

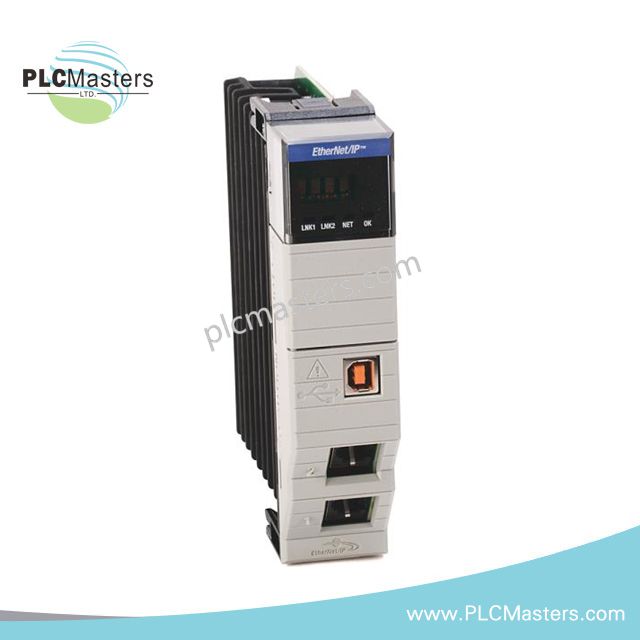

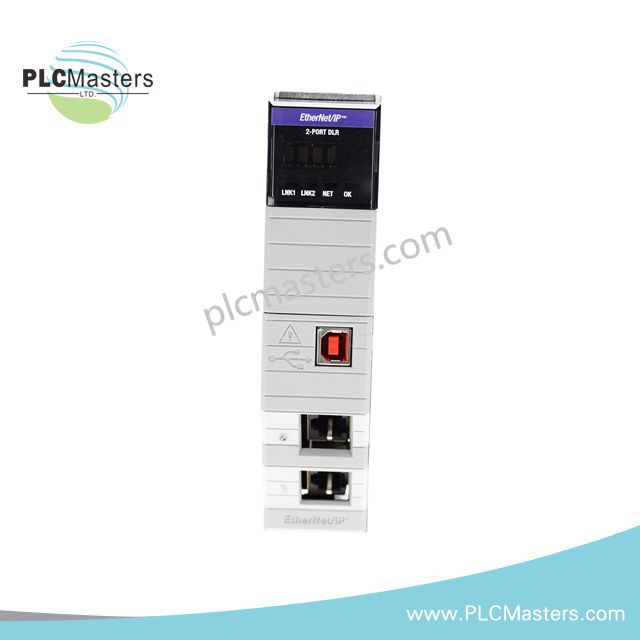

Modulo di comunicazione Allen-Bradley 1756-EN2TRK EtherNet/IP
$123.00
$320.00
Descrizione
Modulo di Comunicazione Allen-Bradley 1756-EN2TRK EtherNet/IP
Il Allen-Bradley 1756-EN2TRK, noto anche come 1756-EN2TRK Modulo di Comunicazione Ethernet, funziona come componente hardware dedicato per il routing deterministico dei dati EtherNet/IP e l'integrazione del backplane ControlLogix all'interno delle reti chassis ControlLogix. Il modulo esegue messaggistica CIP ciclica e comunicazione TCP/IP tramite due interfacce Ethernet in rame, mantenendo la sincronizzazione dei dati a livello di backplane dello chassis in qualsiasi configurazione di slot.
Analisi del Suffisso e Matrice del Modello
Non è fornita alcuna decomposizione del suffisso definita dal produttore per il 1756-EN2TRK.
La designazione funzionale di base rimane l'identificatore standard del modulo di comunicazione EtherNet/IP ControlLogix.
Specifiche Hardware
| Parametro | Specifiche |
|---|---|
| Modello | 1756-EN2TRK |
| Marca | Allen-Bradley |
| Peso | 0,45 kg |
| Temperatura di esercizio | 0 a 60 °C |
| Consumo energetico | 5,1 W |
| Tipo di modulo | Modulo di Comunicazione EtherNet/IP |
| Corrente backplane (5 VDC) | 1 A |
| Corrente backplane (24 VDC) | 3 mA |
| Tensione di isolamento | 30 V continuo |
| Dispersione termica | 21,28 BTU/ora |
| Interfaccia di rete | Ethernet in rame a doppia porta |
| Velocità | 10/100 Mbps |
| Connessioni TCP/IP | Fino a 128 |
Comunicazione Backplane ControlLogix e Determinismo EtherNet/IP
Il modulo si integra nell'architettura ControlLogix tramite la programmazione della velocità di comunicazione del bus backplane ad alta velocità, consentendo la gestione sincronizzata dei pacchetti CIP tra il controller e i livelli di interfaccia di rete. Le reti EtherNet/IP deterministiche sono supportate tramite la gestione della topologia a doppia porta, permettendo configurazioni lineari e a stella senza vincoli di commutazione esterna. La mappatura a livello firmware mantiene la coerenza delle connessioni attraverso l'assegnazione degli slot dello chassis, mentre la scalabilità della densità I/O è gestita tramite tabelle di allocazione delle connessioni CIP.
Domande Frequenti (FAQ)
D: Il 1756-EN2TRK supporta l'inserimento a caldo in uno chassis ControlLogix attivo?
R: Sì. Il modulo supporta l'inserimento hot-swap con ridenominazione automatica del backplane e ristabilimento delle connessioni.
D: Qual è l'impatto dell'utilizzo completo delle connessioni TCP/IP sul carico del backplane?
R: A carico massimo di connessioni, il modulo mantiene un assorbimento di circa 1 A sul backplane a 5 VDC con una programmazione CIP stabile.
D: Entrambe le porte Ethernet sono funzionalmente indipendenti?
R: Sì. Le porte doppie supportano percorsi di comunicazione paralleli e segmentazione in topologie lineari o a stella.
Linee Guida per l'Installazione in Campo
Installare il modulo in qualsiasi slot disponibile dello chassis ControlLogix con pieno inserimento del connettore backplane. Assicurarsi dell'allineamento corretto per mantenere l'integrità del segnale lungo il bus dello chassis. Utilizzare cavi Ethernet schermati con messa a terra appropriata del drenaggio della schermatura al punto di terra del quadro. Mantenere separazione tra cablaggio di comunicazione e conduttori di alimentazione per ridurre l'accoppiamento EMI. Verificare la compatibilità del firmware tra controller, chassis e modulo di comunicazione prima dell'inizializzazione del sistema.
