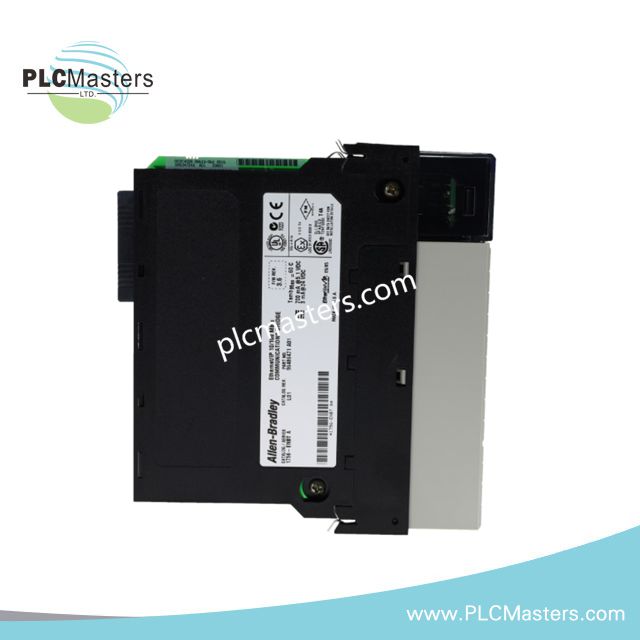

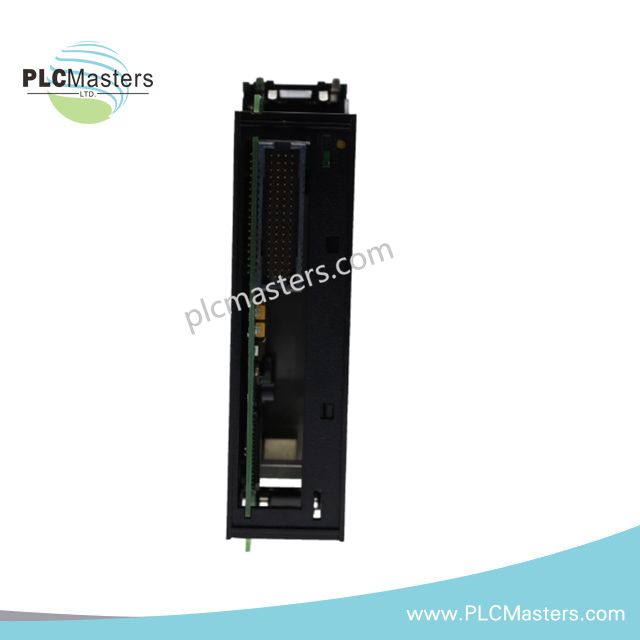

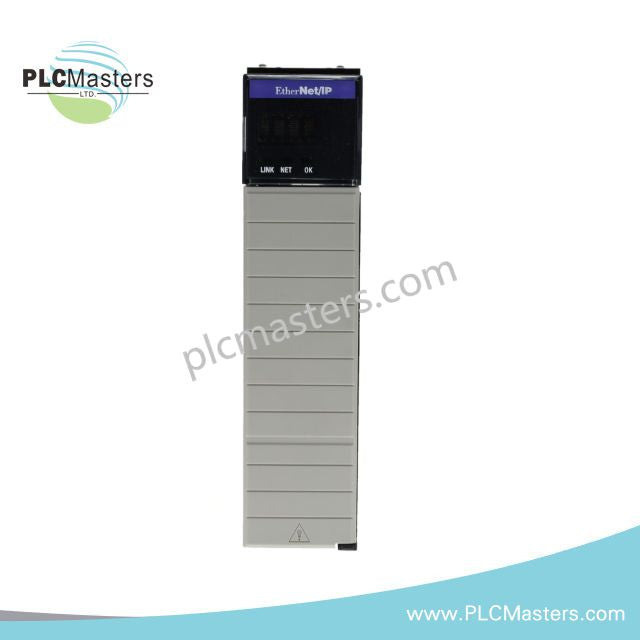

Modulo di comunicazione Allen-Bradley 1756-ENBT ControlLogix Ethernet/IP

Il Allen-Bradley 1756-ENBT, noto anche come modulo ponte di comunicazione 1756-ENBT Ethernet/IP, funziona come componente hardware dedicato per il routing dei pacchetti Ethernet/IP e lo scambio di dati sul backplane all’interno delle reti di comunicazione ControlLogix.

Configurato per il bridging di rete Ethernet/IP nei sistemi chassis ControlLogix, il Allen-Bradley 1756-ENBT (modulo di comunicazione 1756-ENBT) esegue direttamente a livello fisico e di protocollo la gestione dei frame Ethernet industriali a 10/100 Mbps, consentendo la gestione delle connessioni TCP/IP e lo scambio di tag Logix tra controller distribuiti e dispositivi I/O remoti.

Suddivisione del suffisso e matrice modelli

Non è definita alcuna segmentazione del suffisso per 1756-ENBT. L’identificativo rappresenta un modulo ponte Ethernet/IP fisso all’interno della famiglia di prodotti ControlLogix.

Specifiche hardware

Velocità di comunicazione sul bus backplane e gestione deterministica della rete EtherNet/IP

All’interno delle architetture chassis ControlLogix, il 1756-ENBT esegue la schedulazione dei frame Ethernet/IP tramite cicli di comunicazione sincronizzati sul backplane. Il modulo mappa i tag Logix in strutture cicliche di connessioni TCP/IP mantenendo l’allineamento deterministico degli aggiornamenti con le attività di scansione del controller. La gestione delle connessioni è limitata dalla disponibilità di corrente sul backplane (700 mA a 5,1 VDC), dove la larghezza di banda di rete e la propagazione dei tag sono coordinate tramite arbitraggio a livello chassis. La gestione multicast dei tag (fino a 32 tag) viene elaborata tramite buffering interno prima della trasmissione Ethernet su media in rame.

Domande frequenti (FAQ)

D: Il 1756-ENBT supporta servizi socket Ethernet/IP e TCP simultaneamente?
R: Sì. Il modulo supporta servizi socket insieme alla comunicazione Ethernet/IP entro i limiti di connessione definiti.

D: Qual è l’effetto del consumo di corrente sul backplane sulle prestazioni di rete?
R: Il modulo assorbe 700 mA a 5,1 VDC. Questo influisce sul budget energetico dello chassis ma non limita direttamente la larghezza di banda della porta Ethernet.

D: Il modulo 1756-ENBT supporta l’inserimento hot-swap?
R: L’hot-swap non è definito nelle specifiche fornite. La prassi standard richiede lo spegnimento dello chassis prima dell’installazione.

Linee guida per l’installazione in campo

Il modulo deve essere installato in uno chassis ControlLogix 1756 compatibile con l’allineamento corretto dello slot per garantire l’integrità del connettore backplane. Il cablaggio Ethernet deve utilizzare media in rame schermati con messa a terra adeguata al punto di ingresso del quadro. Il percorso dei segnali deve essere separato dai conduttori ad alta tensione per ridurre l’accoppiamento elettromagnetico nell’interfaccia RJ45. È necessario verificare il corretto inserimento del connettore backplane per evitare guasti di contatto intermittenti durante i cicli di scansione. L’installazione deve seguire le procedure standard di gestione ESD per i moduli di comunicazione.
