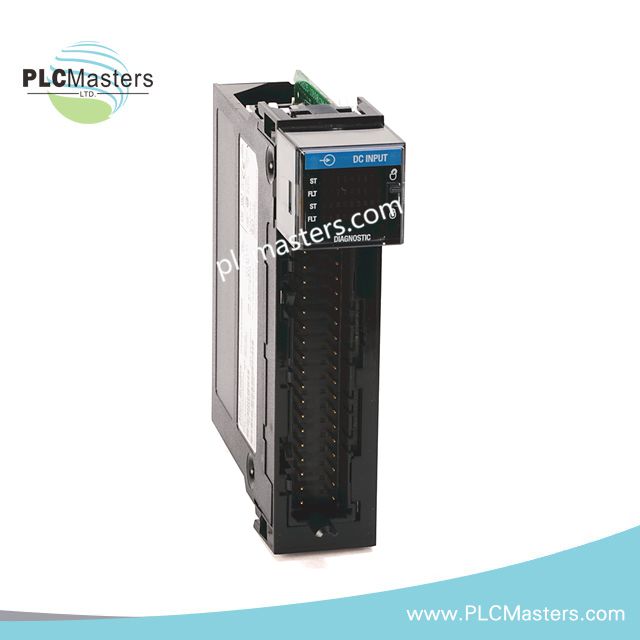

Modulo di ingresso digitale DC Allen-Bradley 1756-IB16DK

Configurato per l'acquisizione di segnali discreti a 16 canali nelle architetture backplane ControlLogix, il Allen-Bradley 1756-IB16DK (1756-IB16DK Modulo di ingresso digitale DC) fornisce la cattura diretta dello stato elettrico da dispositivi di campo sink 12-24 VDC attraverso le reti I/O ControlLogix. Il condizionamento dell'ingresso e la valutazione diagnostica vengono eseguiti a livello di modulo con validazione del segnale per ogni punto.

Il modulo si interfaccia tramite il backplane del telaio ControlLogix, convertendo le transizioni DC a livello di campo in uno stato di ingresso discreto leggibile dal controller con feedback diagnostico incorporato per canale.

Suddivisione del suffisso e matrice del modello

Il 1756-IB16DK è un modello catalogo singolo definito. Non sono forniti suffissi documentati in fabbrica o matrici di codici opzione nel dataset di origine. Non viene applicata alcuna logica di decomposizione.

Specifiche hardware

Caratteristiche di gestione del segnale backplane ControlLogix e EtherNet/IP

Il modulo comunica tramite la schedulazione ciclica del backplane ControlLogix, dove gli aggiornamenti dello stato di ingresso sono sincronizzati con l'esecuzione della scansione del controller. Il timing delle transazioni sul backplane è governato dall'arbitraggio del telaio, supportando uno scambio dati deterministico tra moduli I/O e CPU attraverso la struttura del bus interno.

L'integrazione EtherNet/IP è indiretta tramite comunicazione a livello di controller, con la rappresentazione dello stato I/O mappata in istanze di assembly ciclico. La coerenza dei dati di ingresso è mantenuta tramite l'allineamento della scansione a livello di telaio piuttosto che dal timing del protocollo a livello di campo.

La scalabilità della densità I/O è implementata a livello di slot del telaio, dove ogni modulo contribuisce con una capacità fissa di canali senza riconfigurazione dinamica dell'allocazione dei canali. La coerenza dell'immagine firmware è legata all'allineamento della revisione firmware del sistema ControlLogix, con il riconoscimento del modulo dipendente dall'enumerazione del backplane durante l'accensione del telaio.

Domande frequenti (FAQ)

D: Il 1756-IB16DK supporta l'inserimento hot-swap con alimentazione backplane?
R: Il modulo supporta la rimozione e l'inserimento all'interno di un telaio ControlLogix alimentato solo quando la configurazione del telaio consente la codifica elettronica e la ridenumerazione basata sullo slot. La tensione del backplane deve rimanere stabile durante l'inserimento per evitare l'invalidazione dello stato di ingresso.

D: Qual è l'impatto della corrente backplane per modulo?
R: Il modulo assorbe 150 mA a 5 VDC dal backplane ControlLogix. Il carico totale del telaio deve considerare la corrente cumulativa di tutti i moduli I/O installati.

D: Come viene gestita la compatibilità firmware tra i sistemi ControlLogix?
R: L'identificazione del modulo e lo stato operativo dipendono dalla compatibilità della revisione firmware ControlLogix. La mancata corrispondenza tra firmware del telaio e revisione del modulo può causare il mancato riconoscimento durante l'enumerazione del backplane.

Linee guida per l'installazione in campo

Installare il modulo solo in telai ControlLogix 1756 con distribuzione di alimentazione backplane stabile. Assicurarsi che il blocco terminale (1756-TBCH o 1756-TBS6H) sia completamente inserito per mantenere l'integrità dei canali su tutti i 16 punti di ingresso.

Il cablaggio di campo deve utilizzare cavo schermato a coppie intrecciate dove è presente rumore elettrico esterno. La terminazione della schermatura deve essere collegata a un riferimento di terra a punto singolo per evitare l'iniezione di correnti di loop di terra nei canali diagnostici.

Mantenere la separazione tra il cablaggio di ingresso DC e i conduttori di commutazione ad alta energia. La separazione minima del percorso deve seguire le pratiche di cablaggio degli armadi di controllo industriale per ridurre l'accoppiamento indotto sulle linee di ingresso DC a bassa tensione.
