Modulo di ingresso sequenza eventi Allen-Bradley 1756-IB16ISOE ControlLogix

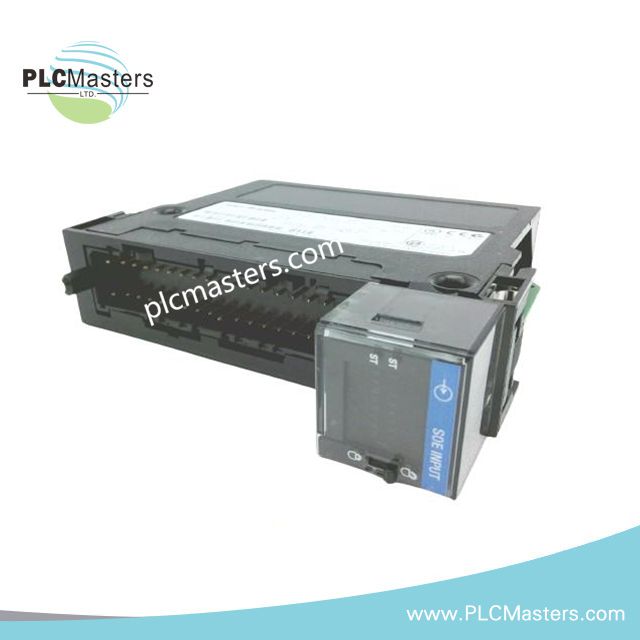

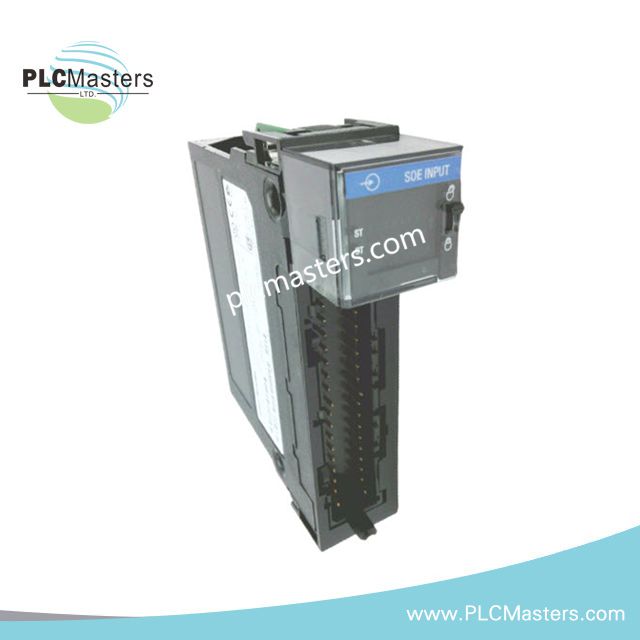

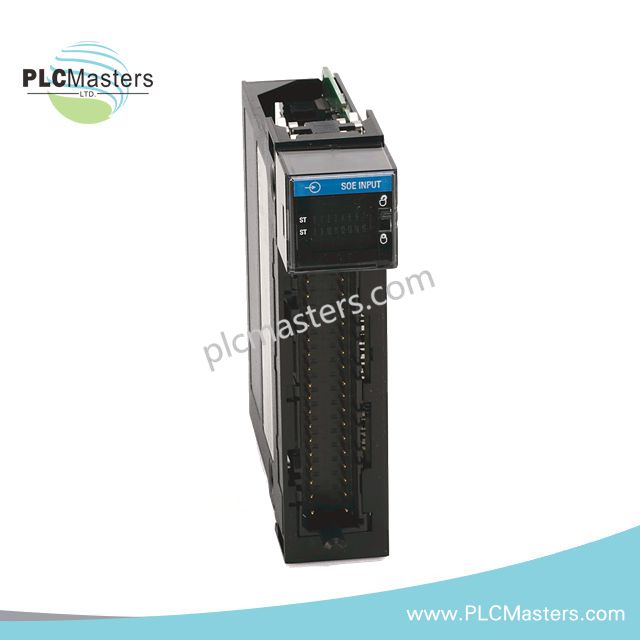

Configurato per la cattura di eventi discreti sub-millisecondo nelle architetture I/O del backplane ControlLogix, il Allen-Bradley 1756-IB16ISOE (1756-IB16ISOE Modulo di sequenza eventi con ingresso digitale DC isolato) fornisce acquisizione elettrica diretta di segnali di campo 24–48 VDC sink-source su 16 canali di ingresso sequenza eventi isolati individualmente all'interno dei sistemi ControlLogix. Ogni ingresso è elaborato con risoluzione temporale per punto per un ordinamento deterministico degli eventi a livello hardware.

Il modulo esegue il rilevamento ad alta velocità delle transizioni di stato con un ritardo base di 50 microsecondi più filtraggio selezionabile, mappando le transizioni di ingresso in record di eventi marcati temporalmente sul backplane.

Scomposizione suffisso & matrice modello

Il 1756-IB16ISOE è un modulo di sequenza eventi definito da catalogo singolo. Non è definita alcuna struttura aggiuntiva di segmentazione suffisso o codifica opzione nel dataset fornito. Non viene applicata alcuna logica di decomposizione.

Specifiche hardware

Comunicazione del bus backplane ControlLogix e marcatura temporale della sequenza degli eventi

Il modulo interfaccia con il backplane ControlLogix tramite arbitraggio del bus deterministico basato su slot, dove ogni transizione di ingresso viene catturata e marcata temporalmente nella fase di acquisizione hardware prima dell'integrazione nella scansione del controller. I record degli eventi sono bufferizzati e trasferiti nella memoria del controller tramite transazioni cicliche sul backplane.

L'elaborazione della sequenza degli eventi viene eseguita a livello modulo, consentendo la registrazione delle transizioni per punto indipendentemente dal tempo di scansione del controller. La velocità di comunicazione del backplane e la schedulazione del telaio definiscono la latenza di trasferimento dei frame degli eventi nelle strutture di memoria del PLC.

La mappatura I/O è fissa in base all'assegnazione dello slot nel telaio, con il riconoscimento del modulo dipendente dalla compatibilità del firmware ControlLogix durante l'enumerazione del backplane. L'isolamento dei canali garantisce la separazione elettrica prima della codifica del timestamp degli eventi.

Domande frequenti (FAQ)

D: Il 1756-IB16ISOE supporta la marcatura temporale degli eventi a livello hardware indipendentemente dal ciclo di scansione del PLC?
R: Sì. Le transizioni di ingresso sono catturate a livello hardware del modulo con un ritardo base di 50 microsecondi prima del trasferimento alla memoria del backplane ControlLogix, indipendentemente dal timing di esecuzione della scansione del controller.

D: Qual è il consumo di corrente sul backplane con utilizzo completo dei canali?
R: Il modulo assorbe 275 mA a 5 VDC e 2 mA a 24 VDC dal backplane ControlLogix durante il funzionamento con tutti i 16 canali attivi.

D: Il modulo può funzionare durante gli eventi di hot-swap del telaio?
R: Il hot-swap dipende dalla configurazione del telaio ControlLogix. L'integrità dello stato degli ingressi non è garantita durante la rimozione del modulo a causa dell'interruzione del buffering degli eventi sul backplane.

Linee guida per l'installazione in campo

Installare il modulo in un telaio ControlLogix compatibile con tensione stabile sul backplane prima di alimentare gli ingressi di campo. Assicurarsi del completo inserimento dei blocchi terminali 1756-TBCH o 1756-TBS6H per mantenere tutti i 16 canali di ingresso SOE isolati.

Mantenere una separazione rigorosa tra i circuiti di commutazione ad alta velocità e il cablaggio degli ingressi SOE per ridurre l'accoppiamento transitorio indotto che influisce sul rilevamento delle transizioni. La terminazione della schermatura deve essere collegata a un punto di messa a terra singolo all'interno della struttura dell'armadio di controllo.

Verificare la mappatura del canale di ingresso e la configurazione del timestamp nell'ambiente di programmazione ControlLogix prima della messa in servizio del sistema. Evitare la messa a terra di riferimento mista tra i gruppi di ingresso per preservare l'integrità dell'isolamento e la precisione temporale.
