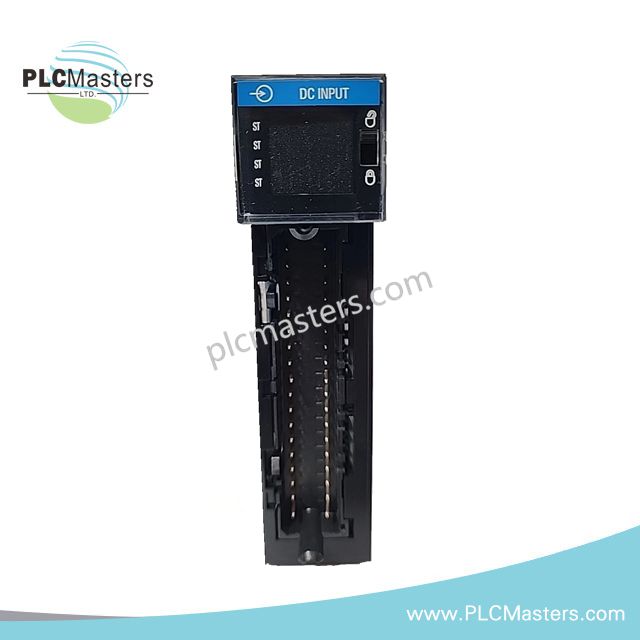

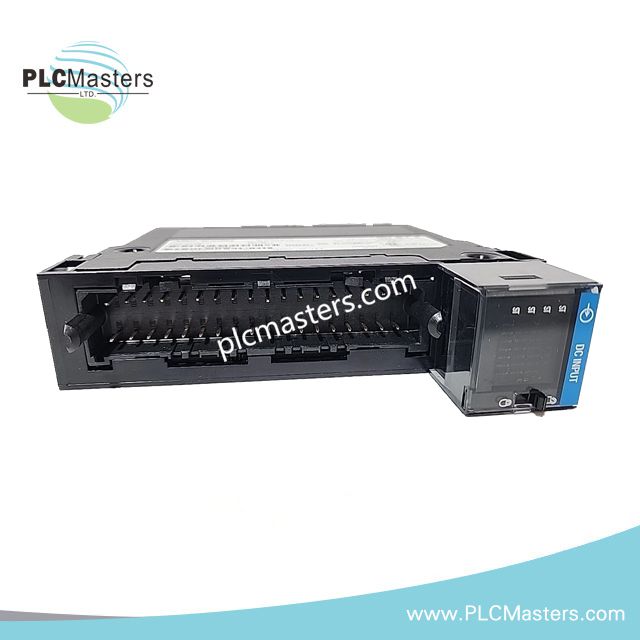

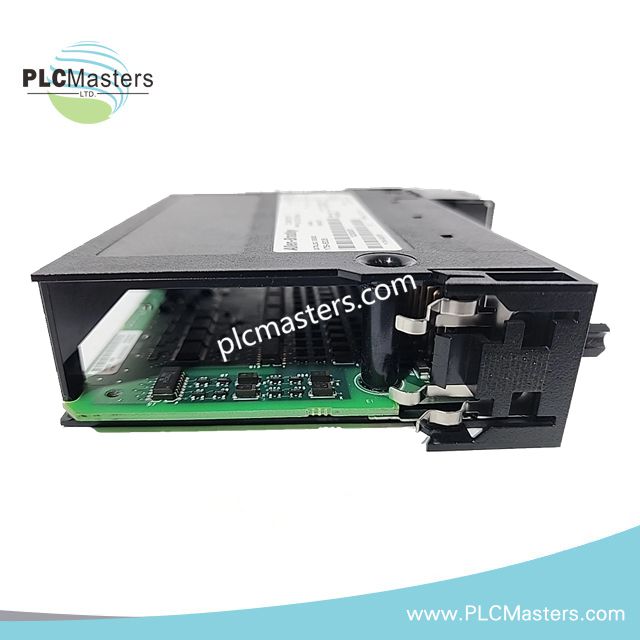

Modulo di ingresso digitale DC Allen-Bradley 1756-IB32/B ControlLogix

Configurato per l'acquisizione di segnali discreti da 10 a 31,2 VDC nelle architetture backplane ControlLogix, il Allen-Bradley 1756-IB32/B (1756-IB32/B Modulo di ingresso digitale DC) fornisce l'acquisizione di ingressi digitali raggruppati a 32 canali suddivisi in due gruppi da 16 punti ciascuno all'interno dei sistemi chassis ControlLogix Serie B. Gli stati di tensione sul campo vengono convertiti in dati di stato discreti trasferiti sul backplane per l'elaborazione durante la scansione del controller.

L'acquisizione degli ingressi viene eseguita tramite arbitraggio dello slot dello chassis, dove i blocchi di canali raggruppati vengono campionati e sincronizzati con i cicli di esecuzione ControlLogix.

Suddivisione del suffisso e matrice del modello

Il 1756-IB32/B è una configurazione catalogo singola della Serie B. Non è definita alcuna ulteriore segmentazione del suffisso o struttura di codifica delle opzioni nel dataset fornito. Non viene applicata alcuna decomposizione strutturale.

Specifiche hardware

Comunicazione backplane ControlLogix e architettura di ingresso raggruppato

Il modulo comunica tramite la schedulazione ciclica del backplane ControlLogix, dove i dati di ingresso raggruppati vengono trasferiti tramite arbitraggio deterministico basato sullo slot. Ogni gruppo da 16 punti viene scansionato come un dominio elettrico condiviso e gli aggiornamenti di stato sono sincronizzati con i cicli di esecuzione delle attività del controller.

Lo scambio di dati sul backplane avviene tramite comunicazione interna del bus anziché tramite temporizzazione di protocollo esterno di campo. L'aggregazione dello stato degli ingressi viene eseguita a livello di gruppo prima della mappatura in memoria del controller, risultando in una granularità di isolamento per canale ridotta rispetto ai moduli isolati singolarmente.

La distribuzione del carico termico è gestita attraverso i domini di potenza del backplane dello chassis, dove la dissipazione è calcolata a livello di modulo e contribuisce all'equilibrio termico a livello di involucro.

Domande frequenti (FAQ)

D: Come sono strutturati internamente i 32 ingressi?
R: Il modulo organizza i 32 ingressi in due gruppi da 16 punti ciascuno, condividendo domini di isolamento raggruppati per sezione.

D: Qual è l'impatto dell'assorbimento di corrente sul backplane nella progettazione dello chassis?
R: Il modulo assorbe 120 mA a 5,1 VDC e 2 mA a 24 VDC, valori che devono essere inclusi nel bilancio totale della potenza del backplane dello chassis.

D: Cosa indica la massima tensione in stato spento di 5 V?
R: Definisce la soglia massima di dispersione tollerata ai terminali di ingresso quando i canali sono in stato OFF, garantendo una corretta discriminazione del livello logico.

Linee guida per l'installazione in campo

Installare il modulo in uno chassis ControlLogix compatibile con capacità di potenza backplane verificata. Assicurarsi del corretto inserimento degli assemblaggi terminali e dell'allineamento corretto di entrambi i gruppi di ingresso da 16 punti.

Mantenere la separazione tra il cablaggio di ingresso DC e i conduttori di commutazione ad alta energia per ridurre l'accoppiamento indotto tra i canali raggruppati. Utilizzare una messa a terra a punto singolo per la terminazione della schermatura al fine di mantenere la stabilità del riferimento del segnale.

Verificare la mappatura del gruppo di ingressi e la configurazione della tensione nel software di programmazione ControlLogix prima di alimentare i circuiti di campo. Evitare di mescolare potenziali di riferimento esterni tra le sezioni di ingresso raggruppate.
