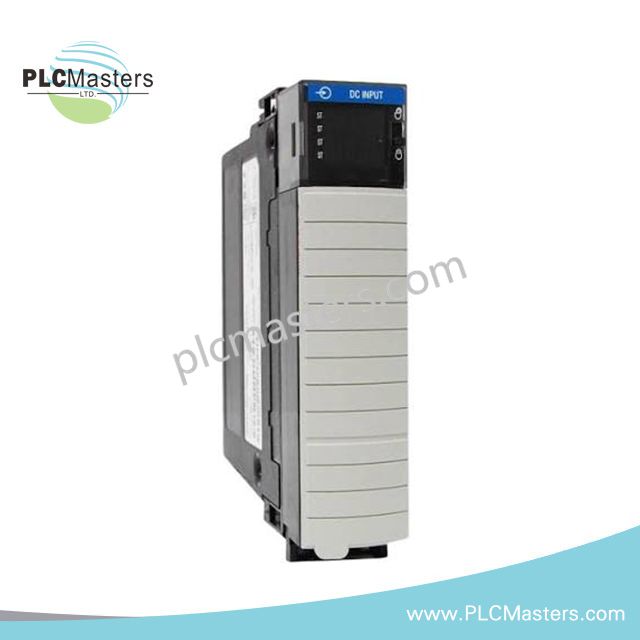

Modulo di ingresso digitale DC Allen-Bradley 1756-IB32K ControlLogix

Configurato per l'acquisizione di segnali discreti sinking a 12–24 VDC nelle architetture backplane ControlLogix, il Allen-Bradley 1756-IB32K (1756-IB32K Modulo di ingresso digitale DC) funge da modulo di ingresso digitale principale a 32 punti utilizzato per eseguire l'acquisizione ad alta densità di segnali di campo sulle piattaforme PLC ControlLogix. Gli stati di ingresso vengono convertiti in parole di stato discrete trasferite sul backplane con monitoraggio della salute del modulo e dello stato della comunicazione.

Il modulo campiona 32 canali di ingresso DC con un ritardo base di 420 microsecondi più filtro selezionabile, sincronizzando gli aggiornamenti degli ingressi con i cicli di scansione deterministici basati sullo slot del telaio.

Suddivisione del suffisso e matrice del modello

Il 1756-IB32K è una configurazione ControlLogix definita da un singolo catalogo. Non è definita alcuna ulteriore segmentazione del suffisso o struttura di codifica delle opzioni funzionali nel dataset fornito. Non viene applicata alcuna decomposizione strutturale.

Specifiche hardware

Comunicazione backplane ControlLogix e scalabilità della densità I/O

Il modulo comunica tramite la schedulazione ciclica del backplane ControlLogix, dove i dati di ingresso a 32 canali vengono trasferiti tramite arbitraggio deterministico basato sullo slot. L'acquisizione degli ingressi è sincronizzata con l'esecuzione dei task del controller e la diagnostica dello stato del modulo è incorporata nei frame dati del backplane.

La scalabilità della densità I/O è implementata a livello di telaio, consentendo un'elevata aggregazione di canali all'interno di una singola allocazione di slot. La compatibilità del firmware e il riconoscimento del modulo sono determinati durante l'enumerazione del backplane all'avvio del sistema.

Il rivestimento conformemente è applicato all'assemblaggio PCB per stabilizzare il comportamento elettrico sotto esposizione a contaminanti, senza alterare la temporizzazione della comunicazione backplane o la struttura della scansione degli ingressi.

Domande frequenti (FAQ)

D: Il 1756-IB32K supporta la sostituzione hot-swap in un telaio alimentato?
R: L'operazione hot-swap dipende dalla configurazione del telaio ControlLogix. Durante la rimozione, la continuità dello stato di ingresso non è garantita a causa dell'interruzione della sincronizzazione della scansione del backplane.

D: Qual è il consumo di corrente del backplane durante il funzionamento completo?
R: Il modulo assorbe 120 mA a 5 VDC e 2 mA a 24 VDC dal backplane ControlLogix durante la scansione attiva.

D: Come influisce il ritardo di ingresso sull'acquisizione del segnale?
R: Il modulo utilizza un ritardo base di 420 microsecondi più un tempo filtro selezionabile, che definisce il tempo minimo di transizione rilevabile prima dell'aggiornamento sul backplane.

Linee guida per l'installazione in campo

Installare il modulo in un telaio ControlLogix compatibile con alimentazione stabile del backplane prima di alimentare i circuiti di campo. Assicurarsi del corretto inserimento dei blocchi terminali 1756-TBCH o 1756-TBS6H per mantenere tutte le 32 connessioni dei canali di ingresso.

Mantenere la separazione tra il cablaggio di ingresso DC e i conduttori di commutazione ad alta frequenza per ridurre l'accoppiamento indotto sui circuiti di ingresso sinking. La terminazione della schermatura deve essere implementata a un punto di messa a terra singolo all'interno dell'armadio di controllo.

Verificare la mappatura degli ingressi, la configurazione della tensione e la diagnostica del modulo nell'ambiente di programmazione ControlLogix prima della messa in servizio. Evitare di mescolare potenziali di riferimento esterni tra gruppi di ingressi adiacenti per preservare l'integrità del segnale.
