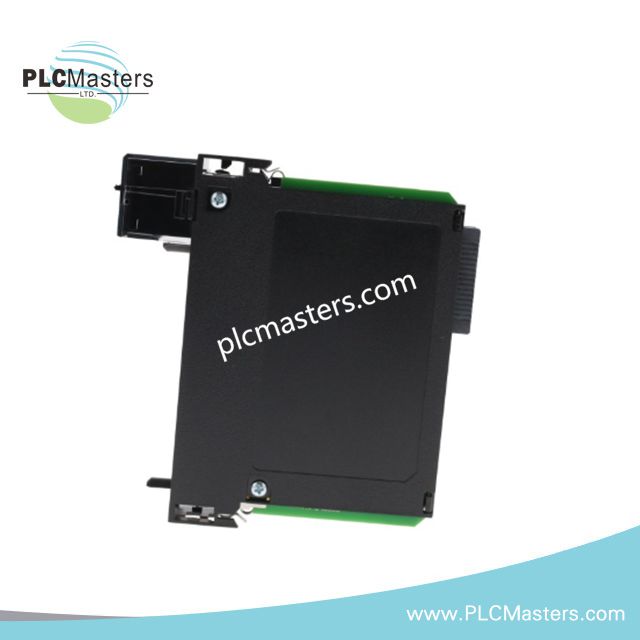

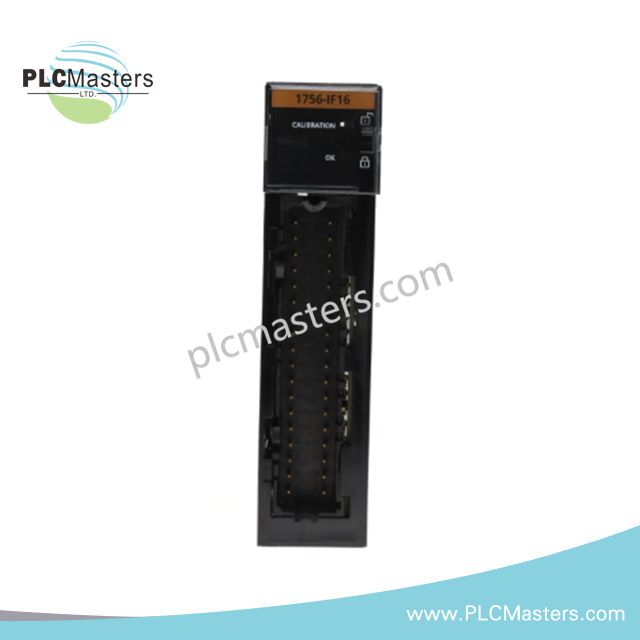

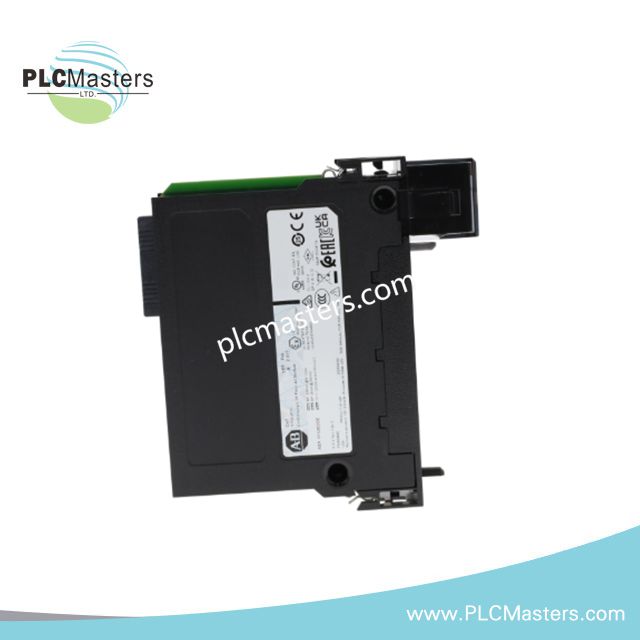

Modulo di ingresso analogico Allen-Bradley 1756-IF16/A ControlLogix
$123.00
$320.00
Descrizione
Modulo di ingresso analogico Allen-Bradley 1756-IF16/A ControlLogix
Configurato per l’acquisizione di segnali analogici multi-intervallo nelle architetture backplane ControlLogix, il Allen-Bradley 1756-IF16/A (1756-IF16/A Modulo ingresso analogico) fornisce la conversione elettrica diretta di segnali di tensione e corrente di campo in valori digitali accessibili al controller su 16 canali di ingresso configurabili all’interno dei sistemi Rockwell ControlLogix. Il campionamento degli ingressi è sincronizzato tramite la pianificazione deterministica del backplane basata sullo slot del telaio.
Il modulo elabora tipi di ingresso analogico misti inclusi tensione, corrente e interfacce trasmettitore, supportando la selezione del raggruppamento canali per modalità di acquisizione differenziale o single-ended.
Scomposizione suffisso & matrice modello
Il 1756-IF16/A è una configurazione catalogo ControlLogix singola e definita. Nessuna segmentazione aggiuntiva di suffisso o matrice di opzioni funzionali è definita nel dataset fornito. Non è applicata alcuna decomposizione strutturale.
Specifiche hardware
| Parametro | Specifiche |
|---|---|
| Modello | 1756-IF16/A |
| Marca | Allen-Bradley |
| Peso | 0,50 lbs |
| Consumo energetico | Consumo totale di potenza backplane 2,33 W |
| Tipo di modulo | Modulo ingresso analogico |
| Numero di ingressi | 16 canali (configurabili single-ended / differenziali) |
| Configurazione ingressi | 16 single-ended, 8 differenziali o 4 differenziali (alta velocità) |
| Tipi di segnale | Ingressi trasmettitore a tensione, corrente, 2 fili |
| Intervalli di tensione | ±10 V, 0–10 V, 0–5 V, 1–5 V |
| Intervallo di corrente | 0–20 mA |
| Risoluzione | 15 bit + segno |
| Precisione | ±0,1% scala completa |
| Impedenza di ingresso (tensione) | >10 MΩ |
| Impedenza di ingresso (corrente) | 249 Ω |
| Corrente backplane (5,1 VDC) | 120 mA |
| Corrente backplane (24 VDC) | 65 mA |
| Dissipazione termica | Tensione: 7,84 BTU/ora; Corrente: 13,3 BTU/ora |
| Dissipazione massima di potenza | Tensione: 2,3 W; Corrente: 3,9 W |
| Isolamento | Isolamento canale-backplane |
| Opzioni di connettore | Modulo interfaccia RTB a 36 pin o 1492 IFM |
Comunicazione Backplane ControlLogix e comportamento di scalabilità I/O
Il modulo comunica tramite la pianificazione ciclica del backplane ControlLogix, dove i risultati della conversione analogica vengono trasferiti tramite arbitraggio deterministico basato sullo slot. Ogni gruppo di canali viene campionato secondo la frequenza di aggiornamento configurata, con la modalità ad alta velocità che limita i canali attivi simultanei per ridurre la latenza di scansione.
La scalatura I/O è implementata tramite la logica di multiplexing dei canali all'interno del firmware del modulo, permettendo un compromesso tra numero di canali e frequenza di aggiornamento. Il trasferimento dati sul backplane è sincronizzato con i cicli di esecuzione delle attività del controller piuttosto che con la temporizzazione esterna del campo.
La compatibilità del firmware viene verificata durante l'inizializzazione del telaio, dove l'identità e la configurazione del modulo sono registrate tramite enumerazione del backplane. L'architettura di isolamento fornisce separazione canale-backplane per ridurre le interferenze in modalità comune durante la conversione analogica.
Domande frequenti (FAQ)
Q: Come influisce la modalità ad alta velocità sull'uso dei canali?
A: In configurazione ad alta velocità, possono operare simultaneamente solo 4 canali differenziali a causa delle limitazioni interne di campionamento e multiplexing.
Q: Qual è il consumo di potenza del backplane durante il funzionamento normale?
A: Il modulo assorbe circa 120 mA a 5,1 VDC e 65 mA a 24 VDC, con un consumo totale del backplane di 2,33 W.
Q: L'isolamento canale-backplane influisce sulla precisione della misura?
A: L'isolamento canale-backplane riduce l'accoppiamento in modalità comune nel backplane ControlLogix, mantenendo la precisione della conversione analogica entro le tolleranze specificate.
Linee guida per l'installazione in campo
Installare il modulo in un telaio ControlLogix compatibile con capacità di alimentazione del backplane verificata. Assicurarsi del corretto inserimento degli assemblaggi terminali RTB o IFM a 36 pin per mantenere percorsi di segnale analogico stabili su tutti i 16 canali.
Mantenere la separazione tra il cablaggio del segnale analogico e i conduttori di commutazione ad alta frequenza per ridurre l'accoppiamento elettromagnetico nei circuiti di misura della tensione. Utilizzare una messa a terra a punto singolo per la terminazione della schermatura per evitare correnti di loop di terra.
Verificare la configurazione del canale, la selezione del tipo di segnale e le impostazioni della frequenza di aggiornamento nell'ambiente di programmazione ControlLogix prima della messa in servizio. Evitare di mescolare cablaggi a loop di corrente e a tensione ad alta impedenza su conduttori di riferimento condivisi.
