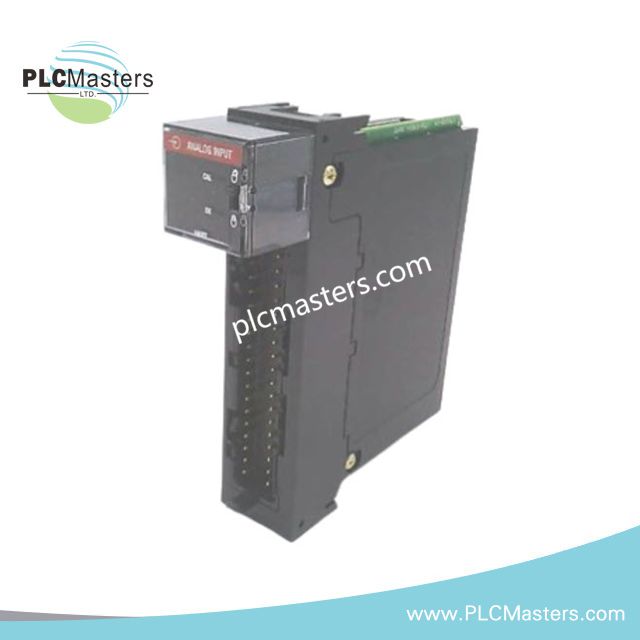

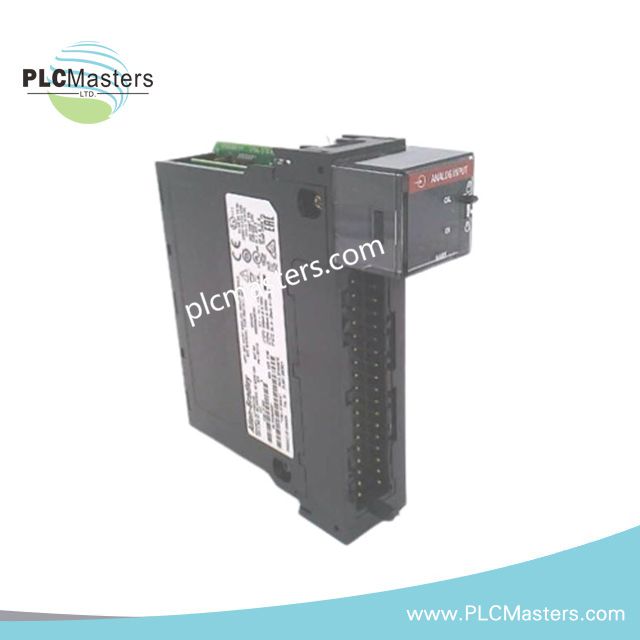

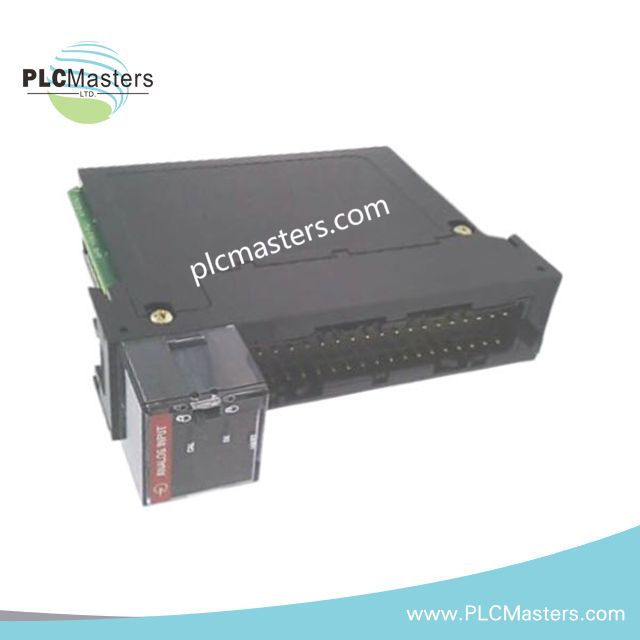

Modulo di ingresso analogico HART Allen-Bradley 1756-IF16IH ControlLogix

Il Allen-Bradley 1756-IF16IH, noto anche come modulo di ingresso analogico HART 1756-IF16IH , funziona come componente hardware dedicato per l’acquisizione di segnali di processo 0-20 mA e 4-20 mA con modulazione HART per canale all’interno delle architetture backplane ControlLogix. Il modulo esegue la conversione analogica isolata a 16 canali con accoppiamento modem HART indipendente su ogni percorso di ingresso.

Specifiche hardware

Esecuzione backplane ControlLogix e architettura canali HART

Il modulo integra un modem HART per canale, dove ogni canale di ingresso analogico mantiene una comunicazione digitale sovrapposta indipendente sullo stesso loop 4-20 mA. Il backplane ControlLogix programma il campionamento analogico e i cicli di transazione HART come domini di esecuzione separati, permettendo la conversione simultanea del segnale e la diagnostica dei dispositivi di campo.

L’isolamento galvanico è implementato tra canale e canale, canale e backplane, e canale e massa del telaio con un livello continuo di 250 V AC rms. Questa struttura previene interferenze di loop tra i portatori di comunicazione HART e i circuiti di misura analogica in condizioni di chassis condiviso.

L’impedenza di ingresso è fissa a 250 ohm (+/- 5 ohm), definendo il comportamento di conversione corrente-tensione del loop per la compatibilità con l’interfaccia trasmettitore.

Domande frequenti (FAQ)

D: Ogni canale di ingresso può eseguire la comunicazione HART in modo indipendente?
R: Sì. Ognuno dei 16 canali include un modem HART dedicato, permettendo comunicazioni parallele con i dispositivi di campo senza multiplexing condiviso.

D: Qual è l’effetto del consumo di corrente sul backplane durante l’operazione completa dei canali?
R: Il carico sul backplane rimane a 225 mA a 5,1 VDC in condizioni nominali; i picchi di corrente di spunto si verificano solo durante l’accensione del modulo.

D: Il modulo supporta l’isolamento elettrico tra canali?
R: Sì. L’isolamento tra canale e canale, canale e backplane, e canale e telaio è implementato con una tensione nominale continua di 250 V AC rms.

Linee guida per l’installazione in campo

Inserire il modulo in uno slot compatibile del telaio ControlLogix con l’alimentazione di sistema spenta. Assicurarsi del corretto inserimento dell’assemblaggio terminale prima dell’alimentazione.

Mantenere separati i cablaggi HART/analogici dal cablaggio di alimentazione del backplane per ridurre l’accoppiamento capacitivo nelle fasi di conversione ad alta risoluzione. La terminazione della schermatura deve essere effettuata a un punto di massa singolo all’interno dell’armadio di controllo per evitare errori di offset indotti dal loop nei circuiti 4-20 mA.

L’impedenza del terminale (rete da 250 ohm) deve rimanere stabile su tutti i canali per preservare l’integrità della modulazione del portante HART.
