Modulo di ingresso analogico Allen-Bradley 1756-IF16K ControlLogix
$123.00
$320.00
Descrizione

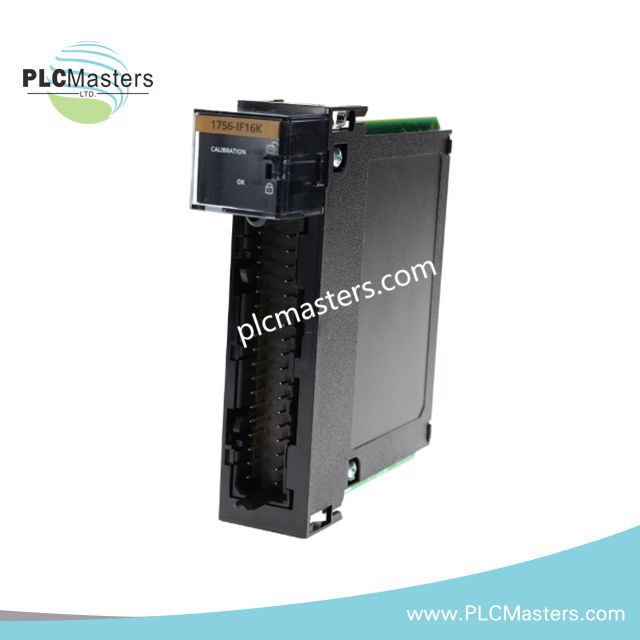

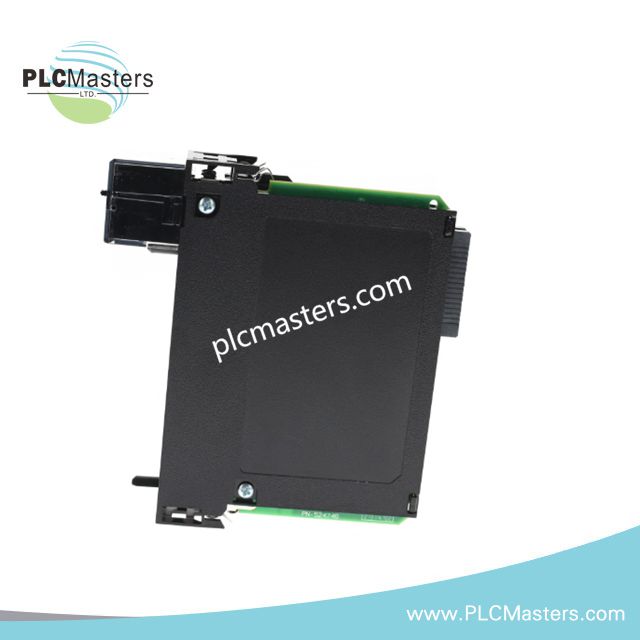

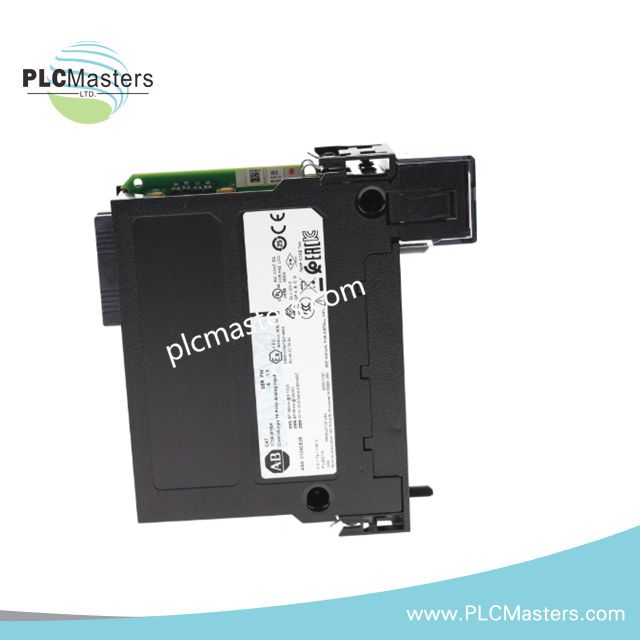

Modulo di Ingresso Analogico Allen-Bradley 1756-IF16K ControlLogix
Il Allen-Bradley 1756-IF16K, noto anche come 1756-IF16K Modulo di Ingresso Analogico, funziona come componente hardware dedicato per l'acquisizione di segnali di tensione e corrente all'interno dei sistemi I/O ControlLogix con backplane. Il modulo supporta configurazioni di ingresso analogico miste con 16 ingressi single-ended, 8 differenziali e 4 differenziali ad alta velocità.
Specifiche Hardware
| Parametro | Specifiche |
|---|---|
| Modello | 1756-IF16K |
| Marca | Allen-Bradley |
| Origine | USA |
| Peso | 0,50 lbs |
| Dimensioni | 1 slot di larghezza nel telaio ControlLogix |
| Temperatura di esercizio | 0 a 60 °C |
| Consumo energetico | 2,3 W (modalità tensione), 3,9 W (modalità corrente) |
| Ingressi | 16 single-ended / 8 differenziali / 4 differenziali ad alta velocità |
| Intervallo segnale di ingresso | 0-5,125 V, 0-10,25 V, +/-10,25 V |
| Corrente backplane | 150 mA a 5 VDC, 65 mA a 24 VDC |
| Corrente massima ingresso in stato spento | 1,5 mA |
| Isolamento | Isolamento riferito al backplane |
| Blocco terminali | 1756-TBCH, 1756-TBS6H |
| Involucro | Stile aperto, montato su telaio |
Scaling del Backplane ControlLogix e Acquisizione Multi-Modalità
Il modulo implementa l'acquisizione analogica in modalità mista tramite multiplexing interno dei canali, permettendo la commutazione dinamica tra strutture di campionamento single-ended, differenziali e differenziali ad alta velocità. La modalità differenziale ad alta velocità riduce la concorrenza effettiva dei canali a 4 ingressi mantenendo una schedulazione fissa del backplane.
Il prelievo di corrente dal backplane è suddiviso tra la linea logica a 5 VDC (150 mA) e la linea di interfaccia a 24 VDC (65 mA), con temporizzazione deterministica controllata dall'arbitraggio di comunicazione del telaio ControlLogix.
La scalatura del segnale supporta più domini di tensione inclusi +/-10,25 V e intervalli unipolari 0-10,25 V, consentendo l'interfaccia diretta sia con trasduttori a uscita di tensione sia con stadi di condizionamento a loop di corrente.
Domande Frequenti
D: Tutti i 16 ingressi possono operare simultaneamente in modalità differenziale ad alta velocità?
R: No. La configurazione differenziale ad alta velocità riduce il numero di canali attivi a 4 a causa dell'allocazione interna delle risorse di campionamento.
D: Il modulo richiede un'alimentazione separata per il funzionamento degli ingressi analogici?
R: No. L'alimentazione è fornita interamente dalle linee a 5 VDC e 24 VDC del backplane ControlLogix.
D: L'isolamento dei canali è indipendente per ogni ingresso?
R: Gli ingressi condividono un'architettura di riferimento comune al backplane e l'isolamento è implementato a livello di confine del modulo, non per singolo canale.
Linee Guida per l'Installazione in Campo
L'inserimento del modulo deve essere eseguito verificando l'allineamento dello slot del telaio per evitare danni ai pin del backplane. I blocchi terminali (1756-TBCH / 1756-TBS6H) devono essere completamente inseriti prima di alimentare i loop analogici.
È richiesto cablaggio schermato per tutte le configurazioni di ingresso differenziali e ad alta velocità. Le schermature dei cavi devono essere terminate in un unico punto di massa del telaio per evitare la formazione di loop di massa lungo i percorsi analogici multi-canale.
Deve essere mantenuta la separazione del cablaggio tra circuiti di ingresso di tensione e conduttori di alimentazione per preservare l'integrità del segnale in configurazioni I/O ad alta densità.
