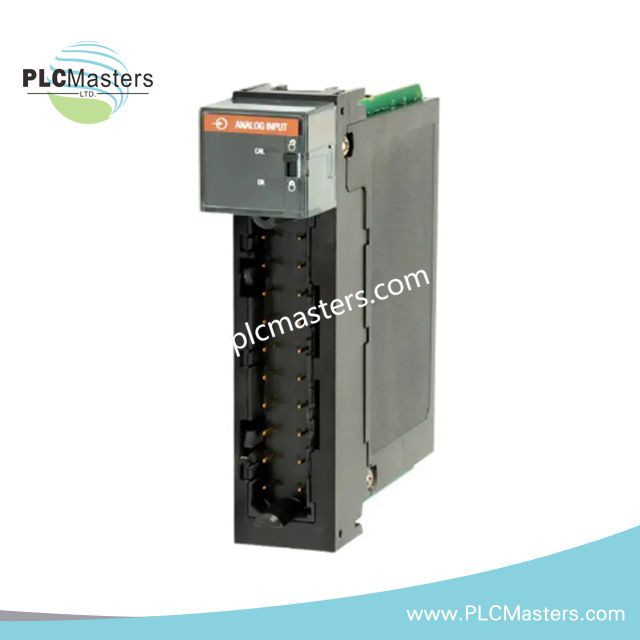

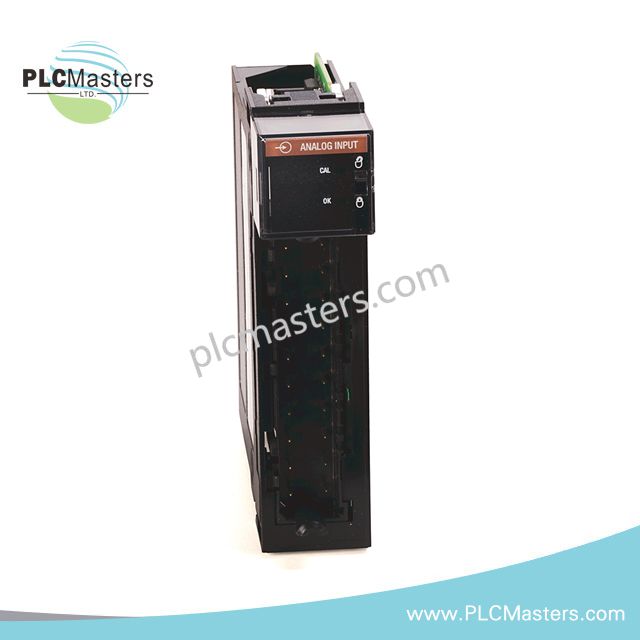

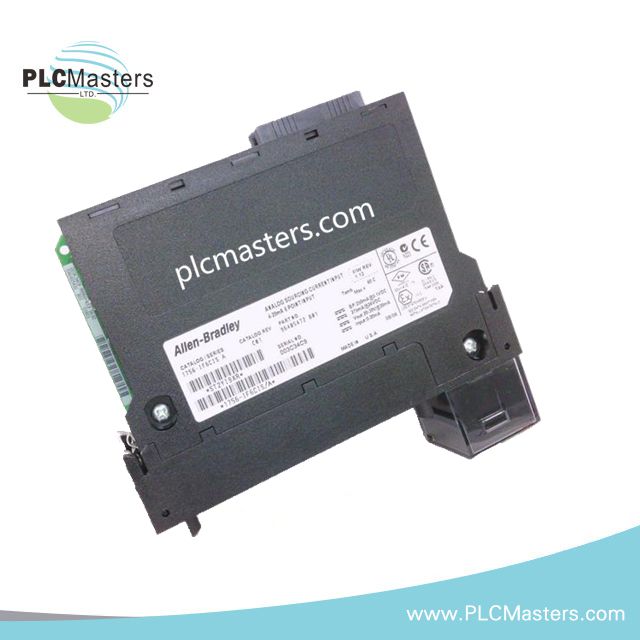

Modulo di ingresso analogico Allen-Bradley 1756-IF6CIS ControlLogix
$123.00
$320.00
Descrizione
Modulo di ingresso analogico Allen-Bradley 1756-IF6CIS ControlLogix
Il Allen-Bradley 1756-IF6CIS, anche catalogato come 1756-IF6CIS Modulo di ingresso analogico, funziona come componente hardware dedicato per l'acquisizione di segnali a loop di corrente sourcing 0…20 mA all'interno delle strutture I/O del backplane ControlLogix. Il modulo fornisce 6 canali di ingresso isolati singolarmente con conversione sigma-delta e elaborazione a risoluzione fissa a 16 bit.
Specifiche hardware
| Parametro | Specifiche |
|---|---|
| Modello | 1756-IF6CIS |
| Marca | Allen-Bradley |
| Origine | USA |
| Peso | 0,79 lbs |
| Dimensioni | 1,3 in x 6,0 in x 5,3 in |
| Temperatura di esercizio | 0 a 60 °C |
| Consumo energetico | 5,1 W (massimo a 60 °C) |
| Ingressi | 6 canali di corrente sourcing isolati |
| Intervallo segnale di ingresso | 0…20 mA |
| Risoluzione | 16 bit (0,34 uA/bit) |
| Metodo di conversione | Sigma-Delta |
| Formato dati | Intero (complemento a 2), floating point IEEE a 32 bit |
| Corrente backplane | 250 mA a 5 VDC, 275 mA a 24 VDC |
| Isolamento | Loop di corrente isolati canale per canale |
| Blocco terminali | 1756-TBCH / 1756-TBS6H |
| Involucro | Montaggio su chassis ControlLogix |
Architettura del loop di corrente sourcing ControlLogix
Il modulo implementa sourcing di corrente indipendente per canale, dove ogni loop di ingresso è elettricamente isolato e pilotato tramite circuiteria interna di sourcing. Questa configurazione consente l'interfacciamento diretto con trasmettitori di campo passivi che richiedono l'eccitazione dal lato modulo anziché da alimentatori esterni del loop.
La conversione sigma-delta viene utilizzata per campionare variazioni di corrente a basso livello su tutti e sei i canali, con filtraggio digitale applicato prima del trasferimento dati al backplane. Ogni canale mantiene un passo di quantizzazione fisso di 0,34 uA/bit nell'intervallo 0…20 mA.
Il carico sul backplane è distribuito tra la linea logica a 5 VDC (250 mA) e la linea di interfaccia di campo a 24 VDC (275 mA), con una dissipazione totale del modulo limitata a 5,1 W nelle condizioni termiche massime.
L'isolamento tra canali previene l'accoppiamento di corrente tra loop durante condizioni di carico misto, preservando la separazione delle misure in configurazioni multi-trasmettitore.
Domande frequenti
D: Tutti e sei i canali possono operare simultaneamente in modalità sourcing?
R: Sì, tutti e 6 i canali operano indipendentemente con circuiti di sourcing dedicati e senza percorsi di corrente condivisi.
D: Il modulo richiede alimentatori esterni per il loop?
R: Non è richiesto alcun alimentatore esterno per dispositivi passivi; il sourcing di corrente è fornito per canale dal modulo.
D: Cosa succede alla risoluzione con impostazioni di filtraggio elevate?
R: La risoluzione della conversione sigma-delta rimane fissa a 16 bit, mentre la frequenza di aggiornamento effettiva è ridotta dal filtraggio digitale.
Linee guida per l'installazione in campo
Il modulo deve essere installato in uno chassis ControlLogix con un corretto allineamento al backplane per evitare stress sui connettori. I blocchi terminali (1756-TBCH / 1756-TBS6H) devono essere completamente inseriti prima di alimentare i loop di campo.
È richiesto il cablaggio schermato per tutti i canali 0…20 mA. Le schermature devono essere collegate a un unico riferimento di massa dello chassis per evitare deriva nelle misure indotta dal loop.
Deve essere mantenuta la separazione tra il cablaggio del loop di sourcing e i conduttori ad alta tensione per preservare l'integrità dell'isolamento tra canali durante il funzionamento.
