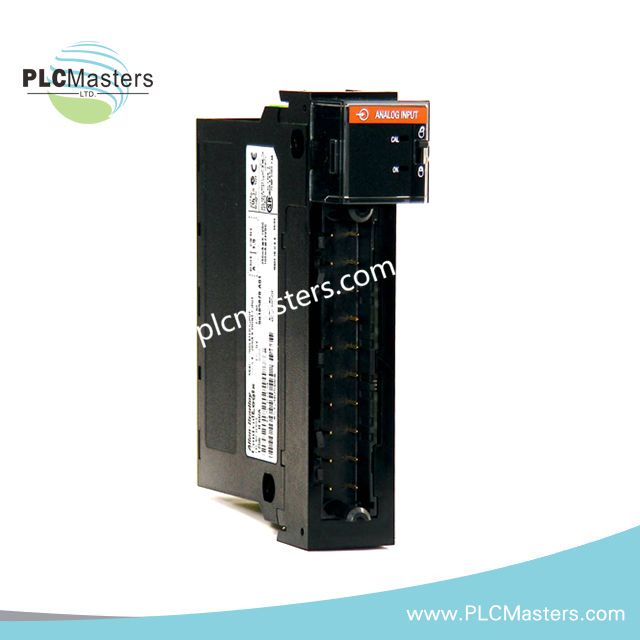

Modulo di ingresso analogico Allen-Bradley 1756-IFI6/A ControlLogix

Il Allen-Bradley 1756-IFI6/A, anche catalogato come modulo di ingresso analogico 1756-IFI6/A , funge da principale modulo di ingresso analogico ControlLogix utilizzato per eseguire l'acquisizione di segnali di tensione e corrente multicanale sulle piattaforme backplane ControlLogix. Configurato per la digitalizzazione dei segnali analogici nei sistemi I/O ControlLogix, il Allen-Bradley 1756-IFI6/A (modulo di ingresso analogico 1756-IFI6/A) fornisce il campionamento elettrico diretto dei segnali degli strumenti di campo tramite percorsi di ingresso isolati singolarmente.

Scomposizione del suffisso & matrice modelli

• 1756: piattaforma I/O basata su chassis ControlLogix

• IFI6: blocco funzionale di ingresso analogico isolato a 6 canali

• /A: identificatore della revisione hardware

Non sono definite varianti funzionali aggiuntive nel dataset fornito.

Specifiche hardware

Caratteristiche di acquisizione del segnale del backplane ControlLogix

Il 1756-IFI6/A opera sull'architettura del bus backplane ControlLogix, dove la programmazione deterministica degli I/O governa l'allineamento della scansione e la sequenza di aggiornamento dei dati. L'isolamento a livello di canale riduce gli effetti di accoppiamento tra canali durante il campionamento simultaneo di ingressi misti di tensione e corrente. Il percorso di conversione sigma-delta esegue un sovracampionamento prima della trasmissione del frame sul backplane, allineando i valori digitalizzati con gli aggiornamenti I/O programmati di ControlLogix.

La temporizzazione della comunicazione del backplane dipende dalla configurazione del telaio e dall'intervallo di esecuzione delle attività del controller, dove i dati I/O vengono scambiati tramite meccanismi di scheduling deterministici EtherNet/IP o integrati nel backplane senza dipendenza diretta dal protocollo lato campo.

Domande frequenti (FAQ)

Q: I canali 1756-IFI6/A possono essere configurati indipendentemente per modalità tensione e corrente?
A: Sì. Ognuno dei 6 canali supporta una configurazione indipendente per gamme di ingresso di tensione o corrente. La configurazione è gestita tramite i tag di configurazione del modulo ControlLogix.

Q: Il modulo supporta l'inserimento hot-swap in un telaio ControlLogix alimentato?
A: Il modulo supporta la rimozione e l'inserimento con alimentazione del telaio attiva solo quando il sistema ControlLogix è configurato per la chiave elettronica e la corretta gestione della proprietà dello slot. La ridenominazione del backplane avviene durante la rivelazione del modulo.

Q: Qual è l'impatto dell'isolamento tra canali sul comportamento di campionamento del segnale?
A: L'isolamento tra canali impedisce l'accoppiamento elettrico tra i percorsi di ingresso, garantendo una conversione sigma-delta indipendente per canale senza deriva di riferimento condivisa tra ingressi adiacenti.

Linee guida per l'installazione in campo

• Inserire il modulo in uno slot compatibile del telaio 1756 ControlLogix con alimentazione rimossa o secondo la procedura di hot-swap definita dal sistema

• Assicurarsi che l'interfaccia RTB o 1492 IFM sia completamente inserita prima di alimentare i loop di campo

• Mantenere la separazione tra il cablaggio del segnale analogico e i conduttori di commutazione ad alta energia per ridurre l'accoppiamento induttivo

• Utilizzare cablaggio a coppie intrecciate schermate per ingressi di tensione e corrente del loop; terminare la schermatura a un solo capo secondo lo schema di messa a terra

• Verificare la configurazione del canale prima dell'attivazione del loop per prevenire condizioni di ingresso fuori gamma

• Assicurarsi che i connettori del backplane siano privi di detriti prima dell'inserimento per mantenere l'integrità del segnale
