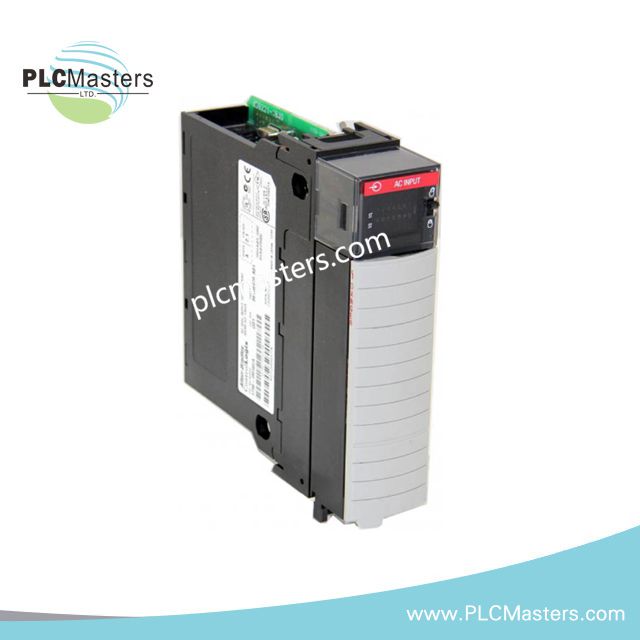

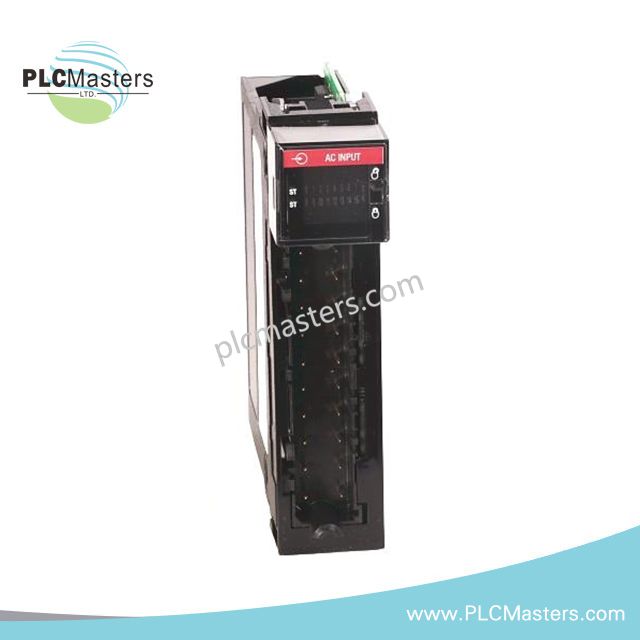

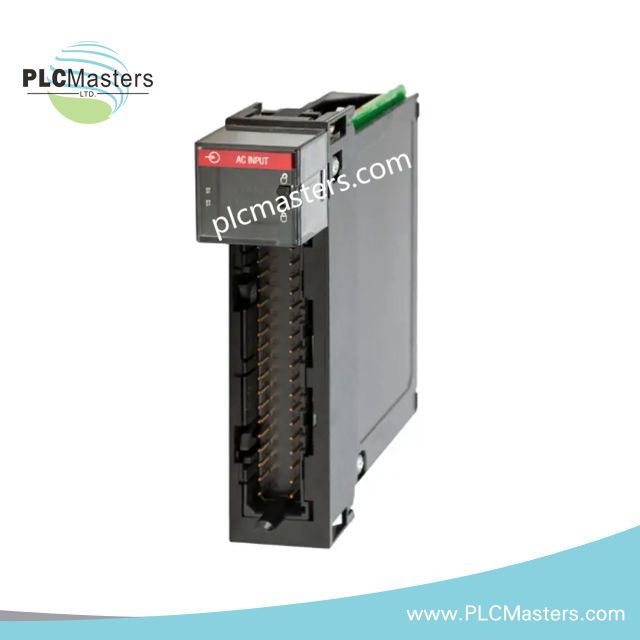

Modulo di ingresso digitale AC Allen-Bradley 1756-IM16I/A ControlLogix

Il Allen-Bradley 1756-IM16I/A, noto anche come modulo di ingresso digitale isolato 1756-IM16I/A , funge da dispositivo di interfaccia I/O per il backplane ControlLogix, elaborando segnali discreti AC da 159–265 VAC su 16 canali di ingresso isolati indipendentemente all’interno dei sistemi chassis ControlLogix. Il Allen-Bradley 1756-IM16I/A (modulo di ingresso digitale AC 1756-IM16I/A) effettua la rilevazione diretta della soglia del segnale AC e converte gli stati di tensione a livello campo in dati di ingresso digitali accessibili dal backplane.

Analisi del suffisso e matrice del modello

• 1756: piattaforma I/O basata su chassis ControlLogix

• IM16: struttura di ingresso digitale AC a 16 canali

• I: architettura di ingresso isolato individualmente

• /A: identificatore di revisione hardware

Non sono definite ulteriori segmentazioni funzionali nei dati di configurazione forniti.

Specifiche hardware

Comportamento deterministico I/O del bus backplane ControlLogix

Il 1756-IM16I/A opera all’interno della struttura di comunicazione del backplane ControlLogix, dove le transizioni di stato degli ingressi sono sincronizzate ai cicli di scansione I/O programmati e gestiti dal sistema di esecuzione dei task del controller. Il modulo mappa gli eventi di rilevazione della soglia AC in bit di stato digitali prima del trasferimento sul backplane, garantendo una rappresentazione coerente dello stato nella tabella dati I/O dello chassis.

Il comportamento del throughput sul backplane è regolato dalla configurazione dello slot dello chassis e dalla frequenza dei task del controller. Il modulo non esegue conversioni di protocollo a livello campo; tutta l’interpretazione del segnale AC avviene nella fase di ingresso prima della pubblicazione deterministica dei dati.

Domande frequenti (FAQ)

D: Il tempo di ritardo ingresso può essere regolato per singolo canale?
R: Il modulo supporta un filtraggio ingresso programmabile con impostazioni di ritardo selezionabili di 9 ms o 18 ms. La configurazione si applica a livello di modulo e interessa uniformemente tutti i canali.

D: Cosa succede se la corrente di ingresso scende sotto la soglia di 5 mA?
R: I segnali al di sotto della corrente minima operativa potrebbero non essere registrati in modo affidabile come transizioni in stato ON, causando un comportamento indefinito nel riconoscimento dell’ingresso.

D: È possibile un’interazione elettrica tra canali?
R: No. Ogni canale è isolato individualmente, impedendo accoppiamenti elettrici o interazioni di riferimento condiviso tra circuiti di ingresso adiacenti.

Linee guida per l’installazione in campo

• Installare il modulo in uno slot compatibile dello chassis ControlLogix 1756 con alimentazione di sistema spenta o seguendo la procedura di inserimento approvata

• Inserire completamente il connettore RTB a 36 pin o IFM prima di alimentare il cablaggio di campo

• Mantenere separazione tra conduttori di ingresso AC e cablaggi di segnale o comunicazione a basso livello

• Assicurarsi che l’alimentazione AC di campo rimanga entro la finestra operativa 159–265 VAC prima della messa in servizio

• Applicare corrette pratiche di terminazione schermatura per lunghi tratti di cavo per ridurre il rumore indotto

• Verificare la configurazione dei canali e i parametri di filtraggio ingresso prima dell’avvio del sistema
