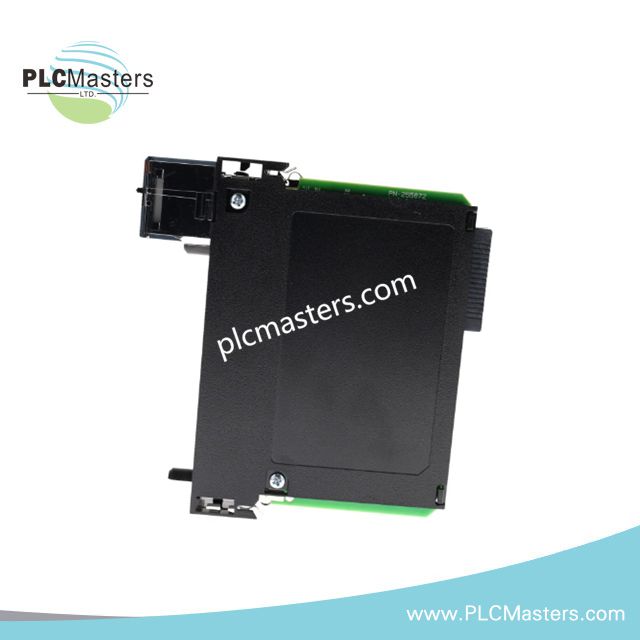

Modulo di uscita digitale Allen-Bradley 1756-OA16 ControlLogix
$123.00
$320.00
Descrizione
Modulo di Uscita Digitale Allen-Bradley 1756-OA16 ControlLogix
Il Allen-Bradley 1756-OA16, noto anche come modulo di uscita digitale 1756-OA16, funziona come componente hardware dedicato per la commutazione di segnali discreti AC all’interno delle piattaforme ControlLogix. Il modulo offre 16 canali di uscita organizzati in due gruppi isolati per il collegamento a dispositivi di campo AC esterni.
Specifiche Hardware
| Parametro | Specifiche |
|---|---|
| Modello | 1756-OA16 |
| Marca | Allen-Bradley |
| Origine | Stati Uniti |
| Tipo di Modulo | Modulo di Uscita Digitale |
| Famiglia di Prodotti | ControlLogix |
| Peso | 1,00 lbs |
| Consumo Energetico | 2,1 W alimentazione backplane; 6,5 W dissipazione massima a 60 °C |
| Canali di Uscita | 16 punti |
| Configurazione Uscita | 2 gruppi da 8 uscite |
| Tipo di Uscita | Uscita Digitale AC |
| Tensione di Funzionamento | 74-265 VAC |
| Categoria di Tensione | 120/240 VAC, 50/60 Hz |
| Frequenza di Funzionamento | 47-63 Hz |
| Corrente Nominale | 0,5 A |
| Corrente Backplane | 400 mA a 5,1 VDC; 2 mA a 24 VDC |
| Dissipazione Termica | 22,17 BTU/ora |
| Tipo di Montaggio | Montaggio a rack nel telaio ControlLogix |
| Larghezza Slot | 1 slot |
Reti Deterministiche EtherNet/IP e Scalabilità I/O ControlLogix
Il 1756-OA16 opera tramite il sistema di comunicazione backplane ControlLogix per lo scambio deterministico di dati I/O tra il controller e i canali di uscita di campo. Il modulo supporta la scalabilità della densità I/O fornendo 16 punti di uscita AC in un singolo slot del telaio, permettendo la configurazione di architetture di uscita digitale distribuita.
La piattaforma ControlLogix gestisce l’identificazione del modulo, i parametri di configurazione e la compatibilità del firmware tramite l’ambiente del controller. I comandi di uscita sono trasferiti attraverso il backplane mentre la commutazione AC lato campo è gestita dal circuito di uscita del modulo.
Domande Frequenti
D: Come sono disposti i canali di uscita sul modulo 1756-OA16?
R: Il modulo contiene 16 punti di uscita digitale AC organizzati in due gruppi da otto uscite.
D: Quale intervallo di tensione possono gestire i canali di uscita del 1756-OA16?
R: Il modulo supporta una tensione di funzionamento da 74 a 265 VAC con applicazioni nominali a 120/240 VAC a 50/60 Hz.
D: Come si installa il modulo in un sistema ControlLogix?
R: Il 1756-OA16 si installa in un singolo slot del telaio ControlLogix e comunica con il controller tramite il backplane.
Linee Guida per l’Installazione in Campo
Installare il 1756-OA16 in un telaio ControlLogix compatibile e verificare la configurazione dello slot prima di applicare il cablaggio di campo. Utilizzare conduttori adeguati per AC per le connessioni di uscita e separare il cablaggio di campo dai circuiti a basso livello per ridurre le interferenze elettriche.
Collegare il cablaggio di campo secondo la documentazione dei terminali del modulo e confermare la compatibilità di tensione prima di alimentare le uscite. Le pratiche di messa a terra e schermatura devono seguire gli standard dei quadri di controllo industriali. Verificare la configurazione del controller, l’identità del modulo e l’indirizzamento delle uscite nell’ambiente di programmazione prima di mettere in funzione il sistema.
