Allen-Bradley 1783-BMS10CGP Stratix 5700 Switch Ethernet Industriale Gestito
$123.00
$320.00
Descrizione

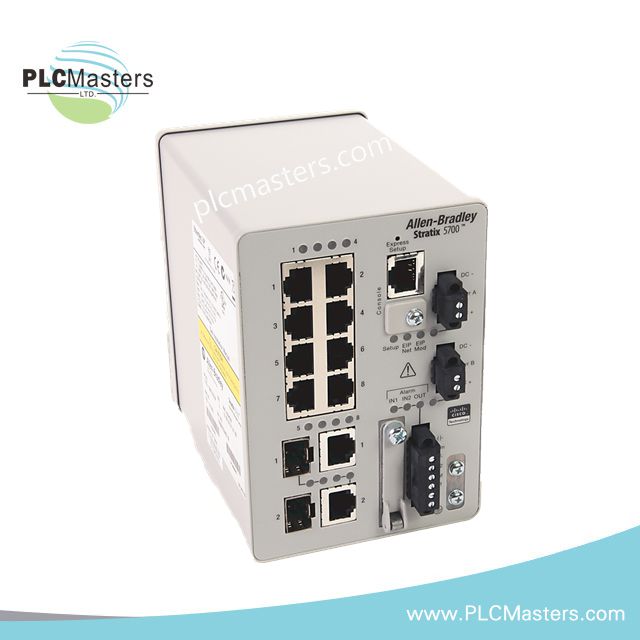

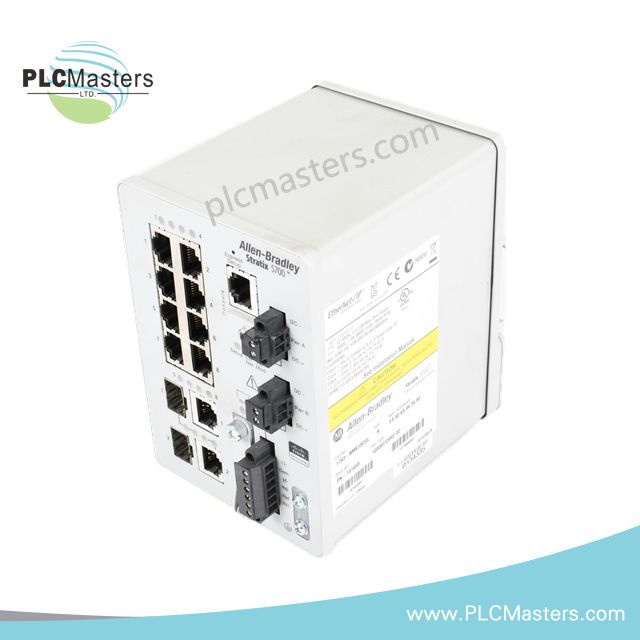

Allen-Bradley 1783-BMS10CGP Stratix 5700 Managed Industrial Ethernet Switch
Il Allen-Bradley 1783-BMS10CGP, noto anche come 1783-BMS10CGP Managed Industrial Ethernet Switch, funziona come componente hardware dedicato per lo switching di pacchetti Ethernet e l’esecuzione del controllo di rete all’interno delle piattaforme di comunicazione Stratix 5700 EtherNet/IP.
Specifiche Hardware
| Parametro | Specifiche |
|---|---|
| Modello | 1783-BMS10CGP |
| Marca | Allen-Bradley |
| Origine | USA |
| Peso | 3,50 lbs |
| Consumo Energetico | 20 W dissipazione di potenza |
| Serie | Stratix 5700 Managed Industrial Ethernet Switches |
| Tipo di Prodotto | Managed Ethernet Switch |
| Configurazione Porte | 10 porte totali |
| Porte Fast Ethernet | 8 porte RJ45 in rame |
| Porte Gigabit Combo | 2 porte combo Gigabit Ethernet |
| Alimentazione | Alimentatore esterno 12-48 VDC |
| Tensione di Ingresso | 12 a 48 VDC |
| Funzioni di Rete | CIP Sync, Device Level Ring (DLR) |
| Valutazione Relè Allarme | 1 A a 30 VDC o 0,5 A a 48 VDC |
| Dimensione Filo Connessione Terra | Filo di rame intrecciato minimo 4,0 mm2 (12 AWG) |
| Dimensione Filo Connessione Allarme | Filo di rame 0,5-0,8 mm2 (20-18 AWG) |
| Dimensione Filo Connessione Alimentazione DC | Filo di rame 0,5-0,8 mm2 (20-18 AWG) con temperatura nominale di 75 °C o superiore |
| Specifiche Cavo Ethernet | Cavo RJ45 IEC 60603-7, categoria minima 5e |
| Tipo di Montaggio | Montaggio in involucro industriale |
Rete Deterministica EtherNet/IP e Compatibilità Firmware
Il 1783-BMS10CGP supporta architetture di comunicazione industriale EtherNet/IP con funzioni CIP Sync e Device Level Ring (DLR). La piattaforma Stratix 5700 offre capacità di Ethernet gestito per la segmentazione della rete, il controllo del traffico e la comunicazione con dispositivi industriali.
Lo switch supporta reti EtherNet/IP deterministiche tramite funzioni di switching gestito e parametri di configurazione di rete. La compatibilità del firmware flash, i file di configurazione dello switch e l’integrazione software devono essere verificati quando si sostituisce l’hardware o si modificano installazioni di rete Stratix 5700.
Domande Frequenti
D: Qual è la configurazione delle porte Ethernet disponibile sul 1783-BMS10CGP?
R: Lo switch offre 10 porte Ethernet, di cui 8 porte Fast Ethernet RJ45 in rame e 2 porte combo Gigabit Ethernet.
D: Qual è l’intervallo di alimentazione DC supportato dallo switch?
R: Il 1783-BMS10CGP funziona con un’alimentazione esterna da 12 a 48 VDC.
D: Questo modello supporta la comunicazione a anello EtherNet/IP?
R: Sì. Lo switch supporta l’operazione Device Level Ring (DLR) e le funzioni CIP Sync per le architetture di rete EtherNet/IP.
Linee Guida per l’Installazione in Campo
Installare il 1783-BMS10CGP all’interno di un involucro di controllo industriale con adeguate pratiche di messa a terra e distribuzione dell’alimentazione. Collegare il terminale di terra utilizzando la dimensione del conduttore di rame intrecciato specificata e verificare la connessione a terra protettiva prima dell’operazione.
Utilizzare cavi Ethernet di Categoria 5 o Categoria 5e con connettori RJ45 conformi allo standard di comunicazione applicabile. Instradare i cavi Ethernet separatamente dai cavi di alimentazione ad alta tensione per ridurre le interferenze elettromagnetiche.
Terminare i cavi di alimentazione DC e allarme secondo i requisiti specificati per i conduttori. Confermare polarità, condizioni di isolamento e connessioni terminali prima di applicare l’alimentazione.
Configurare i parametri CIP Sync e DLR in base alla topologia della rete EtherNet/IP. Verificare la compatibilità del firmware e le impostazioni di comunicazione durante la messa in servizio del sistema.
