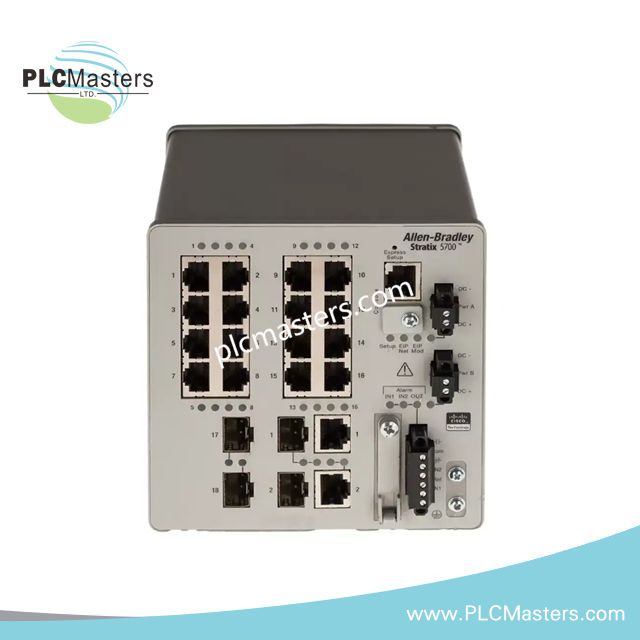

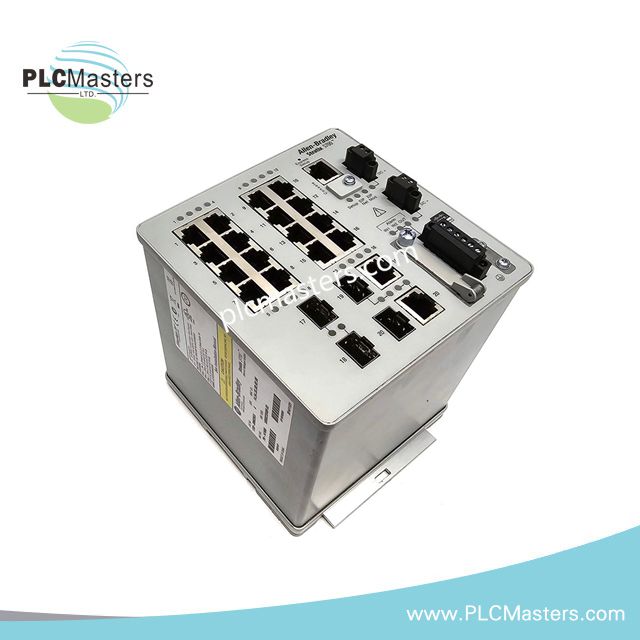

Switch Ethernet Industriale Gestito Allen-Bradley 1783-BMS20CA Stratix 5700
$123.00
$320.00
Descrizione
Allen-Bradley 1783-BMS20CA Stratix 5700 Managed Industrial Ethernet Switch
Configurato per lo switching Ethernet industriale e la segmentazione della rete in ambienti EtherNet/IP, il Allen-Bradley 1783-BMS20CA (1783-BMS20CA Stratix 5700 Managed Industrial Ethernet Switch) offre una gestione diretta della comunicazione dati fisica tramite 20 porte Ethernet, inclusi interfacce in rame, combo e fibra SFP per un funzionamento gestito della rete Layer 2.
Specifiche Hardware
| Parametro | Specifiche |
|---|---|
| Modello | 1783-BMS20CA |
| Marca | Allen-Bradley |
| Origine | USA |
| Peso | 2,0 kg |
| Dimensioni | 12,7 cm x 12,7 cm x 15,2 cm |
| Temperatura di esercizio | -40 a +60 °C |
| Consumo energetico | 30 W massimo, 21 W tipico a 24 VDC e 40 °C |
| Tipo di prodotto | Managed Industrial Ethernet Switch |
| Serie | Stratix 5700 |
| Numero di porte | 20 porte attive |
| Interfacce in rame | 16 porte Fast Ethernet RJ45 10/100 Mbps |
| Interfacce combo | 2 porte dual-purpose RJ45 o fibra 10/100 Mbps |
| Interfacce fibra | 2 slot SFP 100Base-FX |
| Layer di rete | Switching gestito Layer 2 |
| Supporto ridondanza | Device Level Ring (DLR) |
| Metodo di montaggio | Montaggio su guida DIN tipo cappello superiore |
| Grado di protezione | Custodia aperta stile IP30 |
Gestione della rete EtherNet/IP e funzionalità di controllo industriale
Il 1783-BMS20CA funziona come uno switch Ethernet gestito Layer 2 all’interno delle architetture di controllo industriale Rockwell Automation. L’unità supporta infrastrutture di rete EtherNet/IP con segmentazione VLAN, priorità Quality of Service (QoS) e funzioni di filtraggio indirizzi MAC per percorsi di comunicazione industriale controllati.
La piattaforma Stratix 5700 integra la tecnologia di switching Cisco, consentendo configurazione e diagnostica tramite gli ambienti di ingegneria Rockwell Automation. Gli Add-On Profiles di Studio 5000 forniscono configurazione dei parametri e visibilità diagnostica per l’integrazione di sistemi basati su controller.
Lo switch supporta l’operazione Device Level Ring (DLR) per topologie a anello EtherNet/IP. I livelli di funzionalità del firmware offrono funzioni di switching gestito tra cui monitoraggio delle porte, controllo del traffico e report sullo stato della rete.
Domande frequenti
D: Quali interfacce Ethernet sono disponibili sul 1783-BMS20CA?
R: Lo switch offre 16 porte RJ45 in rame 10/100 Mbps, 2 porte combo dual-purpose RJ45/fibra e 2 slot fibra SFP 100Base-FX.
D: Il 1783-BMS20CA fornisce funzioni di routing Layer 3?
R: No. L’unità opera come switch Ethernet gestito Layer 2 e non offre capacità di routing Layer 3.
D: Quale configurazione di alimentazione è richiesta per l’installazione?
R: Lo switch richiede una fonte di alimentazione industriale 24 VDC dimensionata per un consumo massimo di 30 W. Possono essere applicate alimentazioni ridondanti secondo i requisiti di progetto del sistema.
Linee guida per l’installazione in campo
Installare il 1783-BMS20CA su una guida DIN adeguatamente messa a terra all’interno di un involucro idoneo all’ambiente operativo. Mantenere uno spazio di aerazione attorno alla custodia per supportare la dissipazione termica ed evitare di ostruire i percorsi di ventilazione.
Instradare i cavi di comunicazione Ethernet separatamente dai conduttori di alimentazione ad alta tensione e dalle fonti di disturbi elettrici. Utilizzare cavi Ethernet schermati dove richiesto dal progetto di rete, con le schermature terminate secondo gli standard di messa a terra dell’impianto.
Collegare il cablaggio di alimentazione 24 VDC seguendo le pratiche industriali appropriate, inclusa la verifica della polarità corretta e la messa a terra protettiva dell’involucro. Verificare la compatibilità dei moduli fibra, la pulizia dei connettori e il raggio di curvatura dei cavi prima della messa in servizio.
Configurare i parametri VLAN, QoS, DLR e le impostazioni delle porte tramite gli strumenti di configurazione Rockwell Automation approvati prima di mettere lo switch in funzione produttiva.
