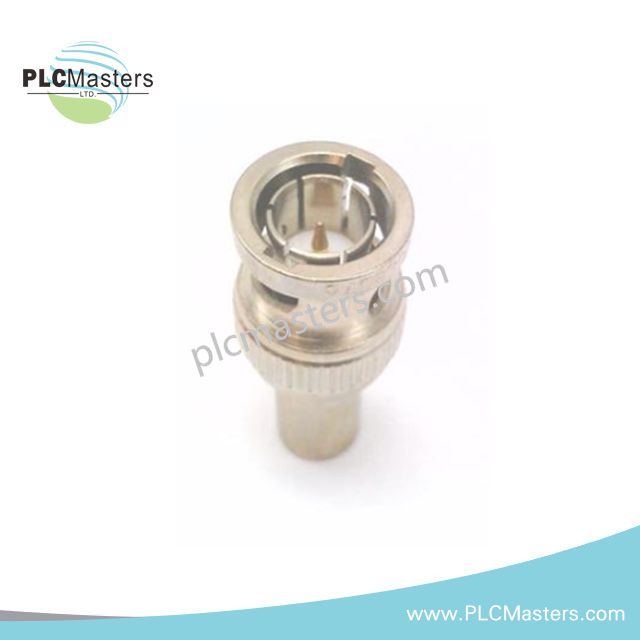

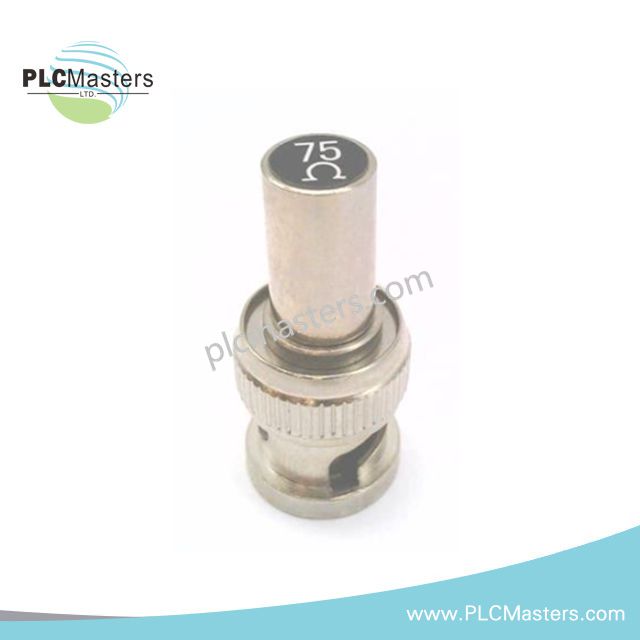

Terminatore a tronco coassiale ControlNet Allen-Bradley 1786-XT

Allen-Bradley 1786-XT Terminatore per Trunk Coassiale ControlNet

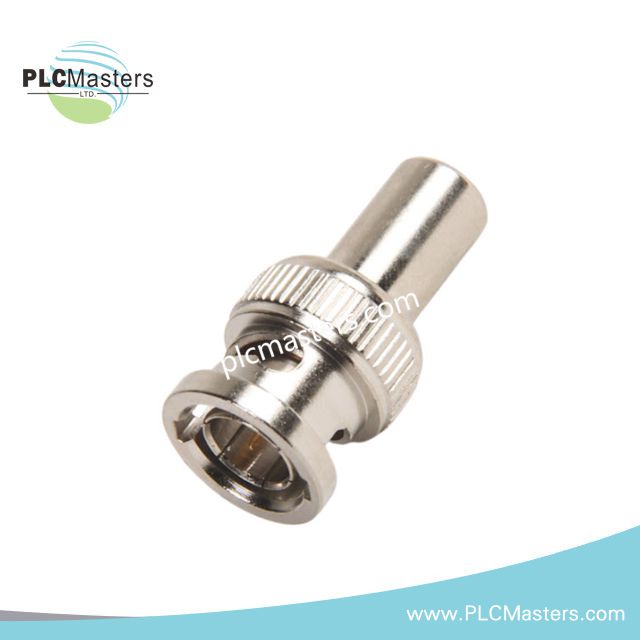

Il Allen-Bradley 1786-XT, anche catalogato come 1786-XT/A, è un resistore di terminazione coassiale ControlNet che opera come componente hardware dedicato per l’adattamento di impedenza a 75 Ohm e la soppressione delle riflessioni del segnale nelle reti a linea trunk ControlNet.

Analisi del Suffisso e Matrice Modelli

• 1786-XT: Terminatore standard per trunk coassiale ControlNet a 75 Ohm che utilizza specifiche ambientali industriali standard (-40 °C a +85 °C di temperatura operativa).
• 1786-XT/A: Variante di revisione della serie con protocolli rigorosi per la gestione della temperatura ambiente (0 °C a +60 °C di temperatura operativa).

Specifiche Hardware

Terminazione dell’Impedenza del Trunk di Rete Deterministica

In architetture fieldbus deterministiche come EtherNet/IP e ControlNet, la terminazione del mezzo fisico previene la corruzione della trasmissione dati ad alta frequenza. Il 1786-XT mantiene un carico costante di 75 Ohm sulla linea lungo tutto lo spettro di frequenza di trasmissione fino a 5 MHz, attenuando le riflessioni del segnale a entrambe le estremità fisiche del cavo di discesa. La stabilità della comunicazione sul bus backplane dipende direttamente dalla propagazione pulita della forma d’onda; nodi trunk non terminati introducono onde stazionarie che causano errori di controllo di ridondanza ciclica (CRC) dei frame, cadute di nodo e ritardi nella perdita di pacchetti sul backplane.

Domande Frequenti

D: Il 1786-XT richiede alimentazione DC esterna o assorbimento di corrente dal backplane?

R: No. Il 1786-XT è un componente resistivo puramente passivo che non assorbe corrente (0 mA) dal backplane o da alimentazioni esterne, operando esclusivamente tramite terminazione passiva lungo il percorso del segnale coassiale.

D: È possibile sostituire i terminatori BNC standard da 50 Ohm con il 1786-XT su una rete ControlNet?

R: No. La topologia media ControlNet richiede rigorosamente un’impedenza caratteristica di 75 Ohm. Inserire un terminatore da 50 Ohm provoca un grave disadattamento di impedenza, con conseguenti riflessioni del segnale, aumento degli errori di bit e malfunzionamento della rete.

Linee Guida per l’Installazione in Campo

1. Installare esattamente due terminatori da 75 Ohm per ogni segmento coassiale ControlNet, posizionando un’unità direttamente sulla porta inutilizzata del connettore a T BNC ad ogni nodo fisico terminale della linea trunk.
2. Assicurarsi dell’ingaggio completo con rotazione di 1/4 di giro del blocco bayonetta sulla spina BNC per mantenere un contatto di messa a terra a bassa resistenza tra la schermatura e il corpo del connettore nichelato.
3. Mantenere l’isolamento del percorso del cavo coassiale conforme alle pratiche industriali standard di riduzione del rumore, garantendo la separazione da motori AC ad alta tensione e conduttori di alimentazione di campo.
