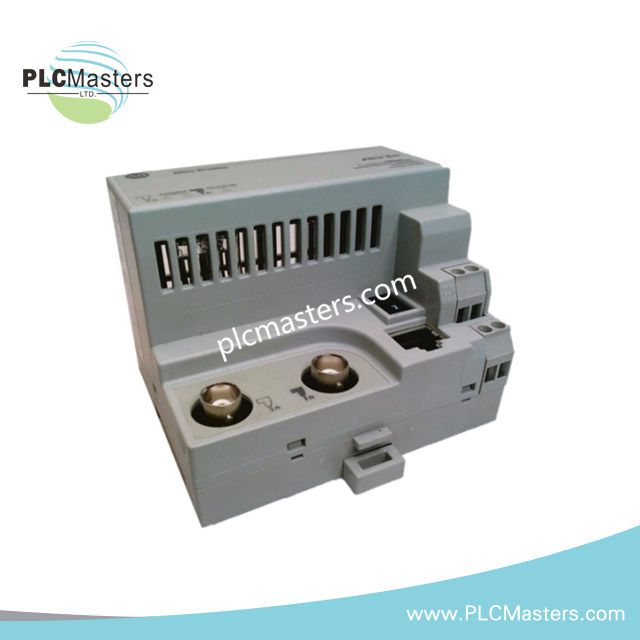

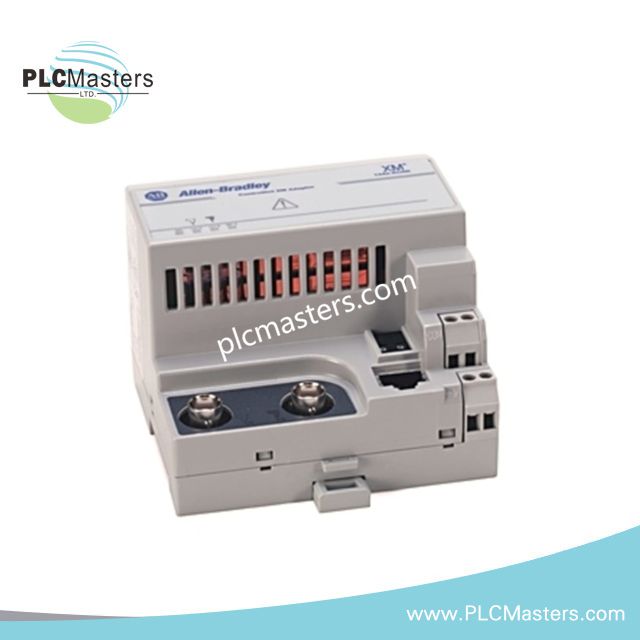

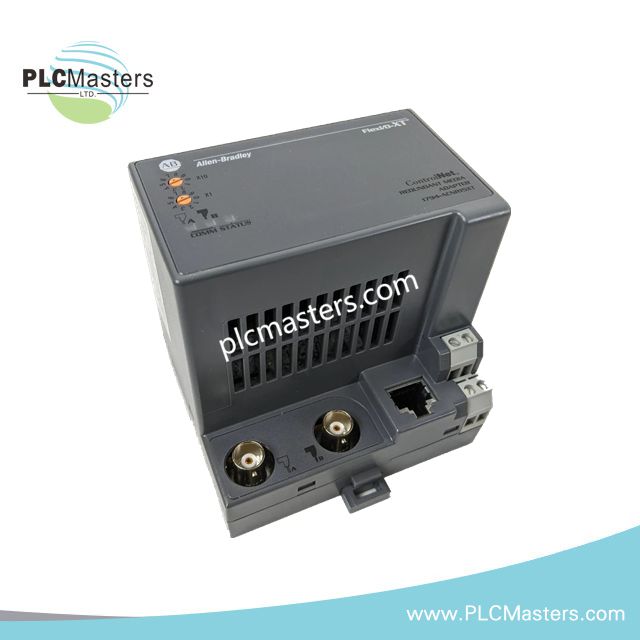

Modulo adattatore di media ridondante ControlNet Allen-Bradley 1794-ACNR Flex I/O
$123.00
$320.00
Descrizione
Modulo Adattatore Media Ridondante ControlNet Flex I/O Allen-Bradley 1794-ACNR
Configurato per la gestione ridondante della comunicazione ControlNet nei sistemi Flex I/O 1794, il Allen-Bradley 1794-ACNR (1794-ACNR Modulo Adattatore ControlNet Flex I/O) fornisce uno scambio diretto di dati di rete e l'esecuzione dell'interfaccia I/O di campo. L'adattatore supporta due porte ControlNet e la connessione fino a otto moduli Flex I/O.
Specifiche Hardware
| Parametro | Specifiche |
|---|---|
| Modello | 1794-ACNR |
| Marca | Allen-Bradley |
| Origine | Stati Uniti |
| Peso | 0,79 lbs |
| Temperatura di esercizio | -20 °C a 55 °C |
| Consumo energetico | 400 mA massimo da alimentazione esterna 24 VDC |
| Linea di prodotto | Flex I/O 1794 |
| Tipo di modulo | Adattatore Media Ridondante ControlNet Flex I/O |
| Protocollo di comunicazione | ControlNet V 1.25 |
| Porte di comunicazione | Due porte ControlNet BNC |
| Velocità di comunicazione | 5 Mbps |
| Tipo di montaggio | Binario DIN |
| Moduli I/O supportati | Fino a 8 moduli Flex I/O |
| Intervallo di tensione di ingresso | 19,2 a 31,2 VDC |
| Tensione nominale di ingresso | 24 VDC |
| Dispersione di potenza | 4,6 W massimo a 19,2 VDC |
| Dispersione termica | 15,7 BTU/ora a 19,2 VDC |
| Corrente di uscita FlexBus | 640 mA massimo |
| Tensione di isolamento | 850 VDC |
| Corrente di spunto | 23 A per 2 ms |
| Shock operativo | IEC 60068-2-27 Test Ea, 30 g |
| Vibrazioni | IEC 60068-2-6 Test Fc, 5 g a 10-500 Hz |
Comunicazione di Rete ControlNet Deterministica
Il 1794-ACNR implementa la comunicazione media ridondante ControlNet Allen-Bradley per architetture Flex I/O. L'adattatore fornisce due porte di comunicazione ControlNet per la connessione di rete ridondante e mantiene il trasferimento dati a una velocità di comunicazione di 5 Mbps.
Il modulo supporta la scalabilità della densità I/O permettendo la connessione di più moduli Flex I/O tramite una singola interfaccia adattatore. La configurazione della rete ControlNet richiede un corretto indirizzamento dei nodi, l'installazione dei media e la configurazione della comunicazione lato controller.
L'architettura dell'adattatore supporta la verifica della compatibilità del firmware flash tra l'adattatore di comunicazione e i componenti della piattaforma di controllo connessi. Gli indicatori di stato forniscono un monitoraggio visivo per i canali di comunicazione e gli stati di funzionamento I/O.
Domande Frequenti
D: Quanti moduli Flex I/O possono essere collegati al 1794-ACNR?
R: L'adattatore supporta la connessione fino a otto moduli Flex I/O.
D: Quale interfaccia di comunicazione è fornita dal 1794-ACNR?
R: Il modulo fornisce due porte di comunicazione ControlNet BNC che supportano l'operazione ridondante del media ControlNet.
D: Qual è il requisito di alimentazione operativa per il 1794-ACNR?
R: L'adattatore richiede un'alimentazione nominale di 24 VDC con un intervallo di tensione di ingresso da 19,2 a 31,2 VDC.
Linee Guida per l'Installazione in Campo
Installare il 1794-ACNR su un sistema di montaggio compatibile su binario DIN e verificare l'ingaggio meccanico prima di collegare il cablaggio di campo. Confermare la polarità e l'intervallo di tensione dell'alimentazione 24 VDC prima di alimentare l'adattatore.
Instradare i cavi di comunicazione ControlNet separatamente dai conduttori di alimentazione ad alta tensione per ridurre le interferenze elettromagnetiche. Installare i media ControlNet secondo i requisiti della topologia di rete e verificare l'integrità dei connettori su entrambe le porte di comunicazione.
Prima dell'operazione del sistema, verificare la configurazione dell'adattatore, le impostazioni dei nodi ControlNet, le connessioni dei moduli FlexBus e gli indicatori di stato della comunicazione. Confermare che tutti i moduli I/O collegati siano correttamente riconosciuti dal controller prima di abilitare le funzioni di controllo normali.
