Modulo di uscita digitale FLEX I/O Allen-Bradley 1794-OB16D
$123.00
$320.00
Descrizione

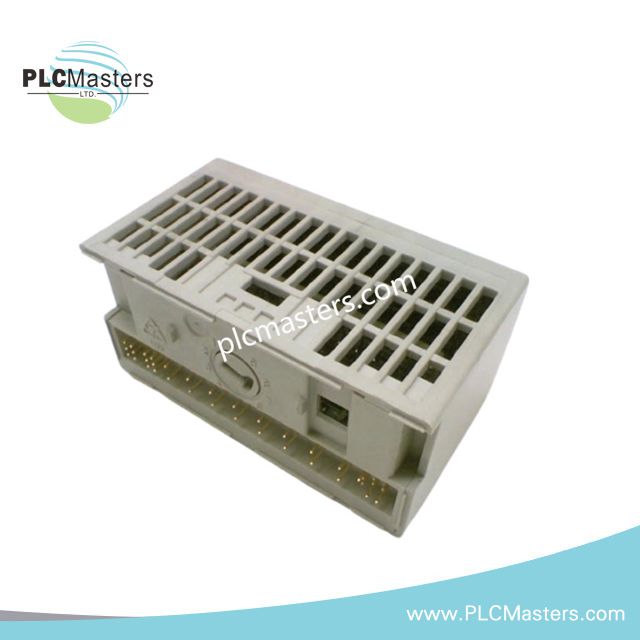

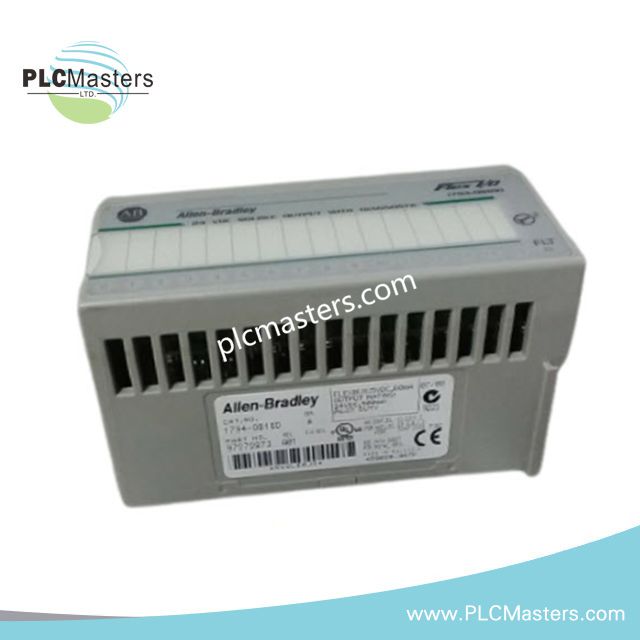

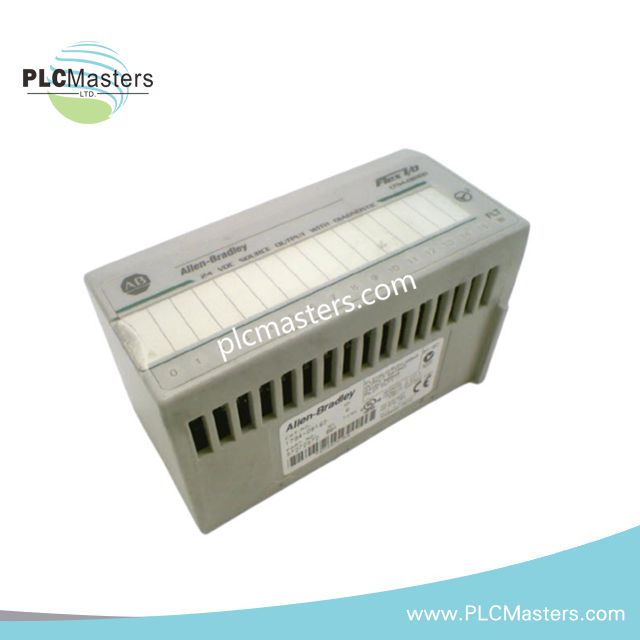

Modulo di uscita digitale FLEX I/O Allen-Bradley 1794-OB16D
L’Allen-Bradley 1794-OB16D, catalogato anche come modulo di uscita digitale FLEX I/O 1794-OB16D, è un componente hardware dedicato all’esecuzione di uscite discrete a 24 VDC nei sistemi di controllo FLEX I/O 1794.
Specifiche hardware
| Parametro | Specifiche |
|---|---|
| Modello | 1794-OB16D |
| Marca | Allen-Bradley |
| Origine | USA |
| Tipo di prodotto | Modulo di uscita digitale FLEX I/O con diagnostica |
| Linea di prodotti | FLEX I/O 1794 |
| Uscite | 16 uscite source non isolate |
| Tensione di uscita | 24 VDC nominali |
| Corrente nominale di uscita | 8,0 A di corrente totale in uscita |
| Corrente allo stato attivo | 500 mA massimo per canale |
| Corrente di dispersione allo stato inattivo | 0,5 mA massimo |
| Ritardo del segnale di uscita | 0,5 ms |
| Tensione di isolamento | 50 V |
| Corrente FlexBus | 60 mA a 5 VDC |
| Consumo energetico | 4,8 W massimo a 31,2 VDC |
| Dissipazione termica | 16,4 BTU/ora a 31,2 VDC massimo |
| Peso | 0,21 lb |
| Tipo di montaggio | Montaggio su guida DIN, struttura aperta IP20 |
Reti deterministiche Profinet / EtherNet-IP e scalabilità della densità I/O
Il 1794-OB16D è un modulo di uscita discreta FLEX I/O progettato per architetture I/O distribuite che richiedono un’espansione compatta dei canali. Il modulo fornisce 16 canali di uscita CC source con funzionalità diagnostiche per il monitoraggio delle condizioni delle uscite sul campo.
La piattaforma FLEX I/O supporta la scalabilità modulare della densità I/O tramite gruppi di basi terminali distribuite e strutture di comunicazione del backplane. I dati dei comandi di uscita vengono trasferiti tramite l’interfaccia FLEXBus; il modulo richiede 60 mA a 5 VDC dall’alimentazione del bus.
Il design diagnostico delle uscite consente al sistema di controllo di identificare condizioni correlate alle uscite, come variazioni dello stato dei canali e anomalie del carico elettrico, in base ai parametri applicativi configurati.
Domande frequenti
D: Il 1794-OB16D fornisce canali di uscita isolati?
R: No. Il modulo fornisce 16 uscite CC source non isolate con una tensione di isolamento nominale di 50 V.
D: Qual è il requisito di corrente FlexBus per questo modulo?
R: Il 1794-OB16D richiede 60 mA a 5 VDC dal bus del backplane FLEX I/O.
D: Qual è il ritardo specificato del segnale di uscita per il modulo?
R: Il modulo ha un ritardo del segnale di uscita specificato di 0,5 ms.
Linee guida per l’installazione sul campo
Installare il modulo su una base terminale FLEX I/O compatibile utilizzando le procedure di montaggio su guida DIN. Verificare che il cablaggio sul campo corrisponda alla configurazione delle uscite source a 24 VDC prima di applicare l’alimentazione.
Utilizzare un’adeguata separazione nel cablaggio dell’armadio di controllo tra i conduttori delle uscite CC e i circuiti di commutazione ad alta energia per ridurre le interferenze elettriche. Collegare le schermature dei cavi in base allo standard di messa a terra dell’impianto quando si utilizzano cavi schermati sul campo.
Verificare che i carichi collegati rimangano entro i limiti di corrente specificati per canale e di corrente totale in uscita. Ispezionare i collegamenti dei terminali, la polarità dell’alimentazione e il corretto inserimento del modulo prima della messa in servizio della stazione I/O.
