Descrizione
Descrizione del prodotto

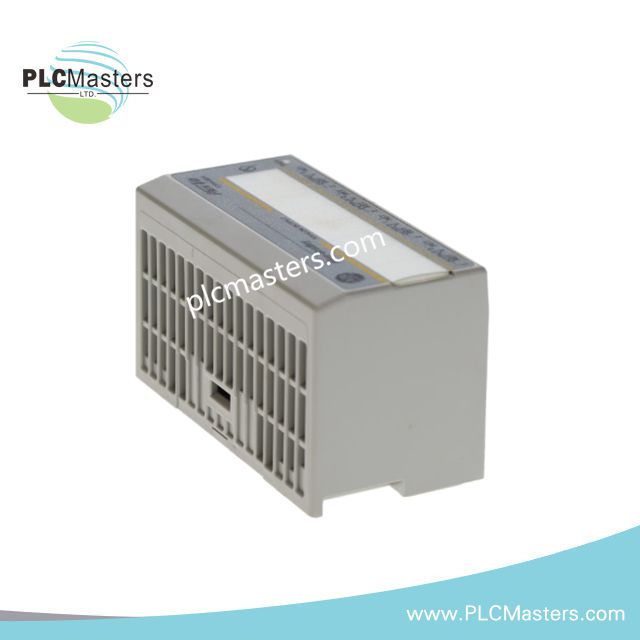

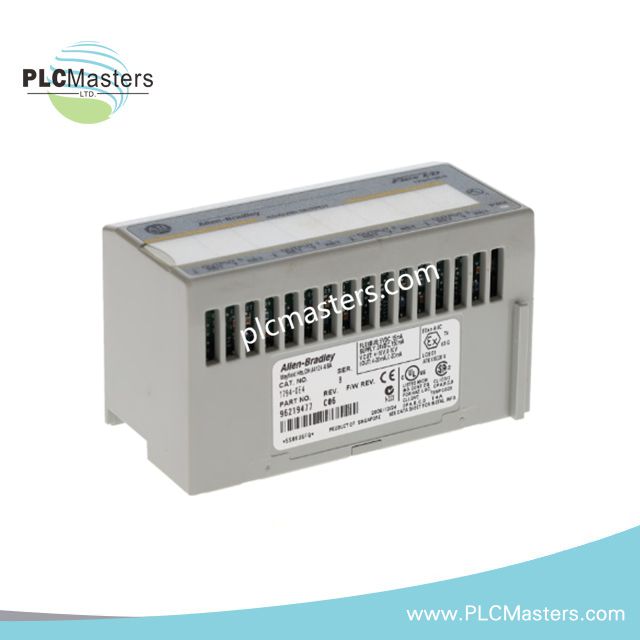

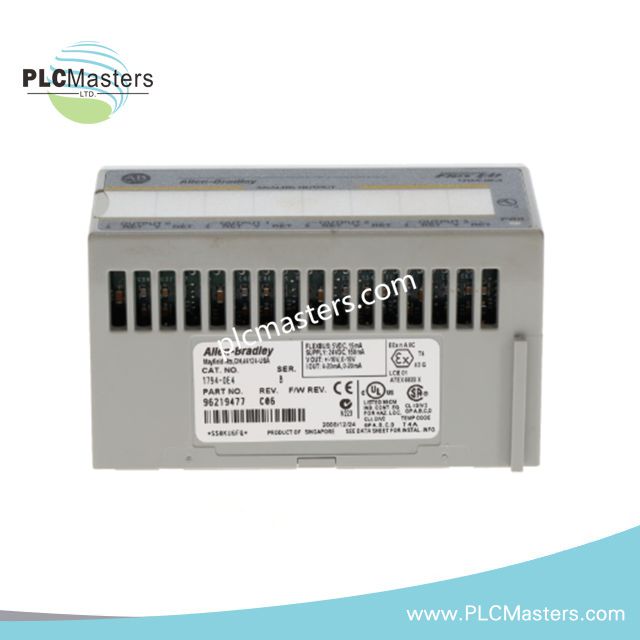

Il modulo di uscita analogica 1794-OE4 fa parte della piattaforma I/O distribuita Allen-Bradley FLEX I/O, progettata per fornire un'uscita affidabile del segnale analogico nelle applicazioni di automazione industriale e controllo dei processi. Il modulo offre quattro canali di uscita analogici unipolari non isolati, in grado di trasmettere sia segnali in corrente sia segnali in tensione ai dispositivi sul campo.
Grazie agli intervalli di uscita configurabili, tra cui 0–20 mA, 4–20 mA, da -10 a 10 V e da 0 a 10 V, il modulo è adatto all'interfacciamento con attuatori, valvole di controllo, azionamenti a frequenza variabile e strumentazione analogica. Il design compatto per guida DIN consente un'installazione efficiente nei sistemi di controllo decentralizzati in cui lo spazio nel quadro è limitato.
Il modulo 1794-OE4 utilizza una tecnologia di conversione con modulazione della larghezza degli impulsi, combinata con una formattazione a risoluzione di 16 bit, per garantire prestazioni di uscita analogica stabili e accurate. La configurazione dei canali selezionabile dall'utente consente un'implementazione flessibile in diversi ambienti di processo.
Caratteristiche principali
-
Quattro canali di uscita analogici
-
Supporta uscite in tensione e in corrente
-
Intervalli di segnale configurabili dall'utente
-
Architettura FLEX I/O compatta
-
Design per il montaggio su guida DIN
-
Risoluzione dell'uscita a 16 bit
-
Uscite unipolari non isolate
-
Collegamento tramite morsettiera a vite
-
Adatto alle applicazioni I/O distribuite
Specifiche tecniche
| Specifiche | Dettagli |
|---|---|
| Marchio | Allen-Bradley |
| Serie del prodotto | FLEX I/O 1794 |
| Tipo di prodotto | Modulo di uscita analogica |
| Numero di modello | 1794-OE4 |
| GTIN | 10612598137876 |
| UPC | 612598137879 |
| Canali di uscita | 4 uscite |
| Configurazione dell'uscita | Unipolare non isolata |
| Tipi di segnale | Tensione / corrente |
| Intervalli dell'uscita in corrente | 0–20 mA, 4–20 mA |
| Intervalli dell'uscita in tensione | -10 a 10 V, da 0 a 10 V |
| Formato dati | Complemento a 2 a 16 bit, giustificato a sinistra |
| Tecnologia di conversione | Modulazione della larghezza degli impulsi |
| Carico dell'uscita in tensione | 3 mA massimo |
| Resistenza del carico dell'uscita in corrente | 15–750 Ω a 24 V CC |
| Assorbimento di corrente FlexBus | 20 mA |
| Tensione di esercizio | 24 V CC |
| Metodo di montaggio | Montaggio su guida DIN |
| Tipo di connessione | Connessione a vite |
| Temperatura di esercizio | Da 0 °C a 55 °C |
| Peso | 0,24 lb |
Aree di applicazione
Il modulo 1794-OE4 è comunemente integrato in:
-
Sistemi di automazione dei processi
-
Impianti chimici e di trattamento delle acque
-
Installazioni I/O remote
-
Sistemi di controllo HVAC
-
Controllo industriale del movimento e degli azionamenti
-
Posizionamento analogico delle valvole
-
Automazione distribuita delle macchine
Domande frequenti
Quali segnali di uscita supporta il 1794-OE4?
Il modulo supporta sia uscite analogiche in corrente sia uscite analogiche in tensione, inclusi gli intervalli 4–20 mA e ±10 V.
Il 1794-OE4 è adatto ai sistemi I/O distribuiti?
Sì. Il modulo è progettato specificamente per le architetture di controllo distribuito FLEX I/O e le installazioni sul campo remote.
Quali dispositivi possono essere controllati utilizzando questo modulo?
Il modulo può interfacciarsi con valvole di controllo, attuatori analogici, VFD, serrande e altre apparecchiature di controllo dei processi che richiedono segnali di comando analogici.
Il modulo offre l'isolamento dei canali?
No. Il modulo 1794-OE4 utilizza canali di uscita unipolari non isolati.
