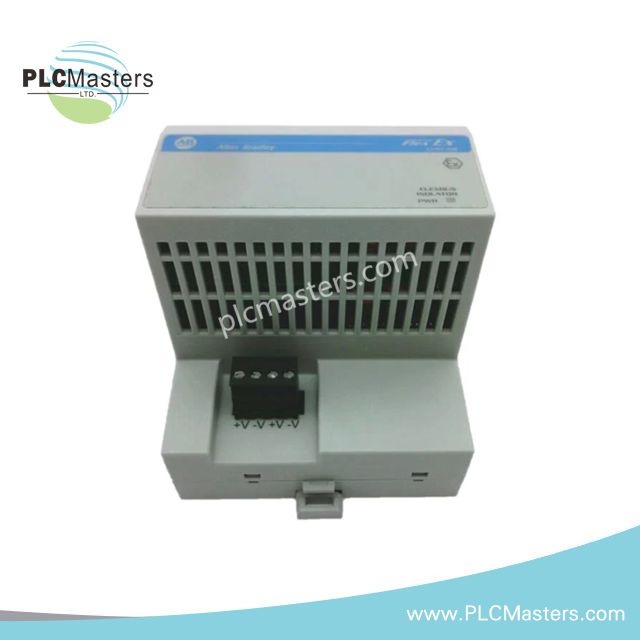

Allen Bradley 1797-BIC FLEX Isolatore Bus Ex e Connettore Flexbus

Panoramica

Il 1797-BIC è un isolatore di bus FLEX Ex e connettore Flexbus di Rockwell Automation. Collega i moduli FLEX Ex e FLEX I/O in ambienti pericolosi. Garantisce una comunicazione sicura tra segmenti intrinsecamente sicuri e non intrinsecamente sicuri. Il modulo supporta fino a otto moduli FLEX I/O e si monta su una guida DIN standard. Gli indicatori LED mostrano lo stato di alimentazione +V e –V. Rockwell lo ha progettato per soddisfare gli standard CE per le zone 2 e 22. Sebbene sia stato interrotto nel 2017, rimane fondamentale per le sostituzioni ingegneristiche nei sistemi esistenti.

Specifiche Tecniche

• Numero di Catalogo: 1797-BIC

• Tipo di Prodotto: Isolatore di bus FLEX Ex e connettore Flexbus

• Montaggio: Guida DIN

• Connettore Backplane: Connettore backplane FLEX Ex

• Zone Supportate: Zone 2 e 22 in ambienti pericolosi

• Indicatori: Indicatori LED di alimentazione per +V e –V

• Numero di Moduli Flex I/O Supportati: 8

• Alimentazione: 18–32 V DC @ 0.15 A

• Dispersione di Potenza: 2.1 W (7.2 BTU/ora)

• Tipo di Modulo IS: [Ex ib] IIC

• Dimensione del Filo Conduttore: Fino a 4 mm² (12 AWG) intrecciato

• Isolamento Flexbus: Isolamento galvanico secondo DIN EN 60079-11

• Uscita (connettore Flexbus maschio CENELEC a 16 pin):

• Uo < 5.75 V DC

• Io < 400 mA

• Po < 2.05 W

• Lo < 100 µH

• Co < 39 µF

• Uscita (connettore Flexbus maschio FM e cULus a 16 pin):

• Vt < 5.75 V DC

• It < 398.25 mA

• Ca < 39.67 µF

• La < 210 µH

• Temperatura di Funzionamento: -4 a 158 °F (-20 a 70 °C)

• Peso: 1.32 lbs
