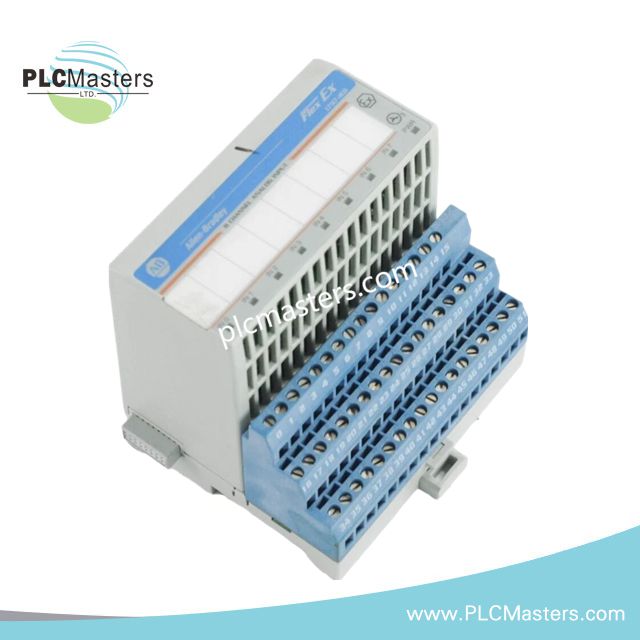

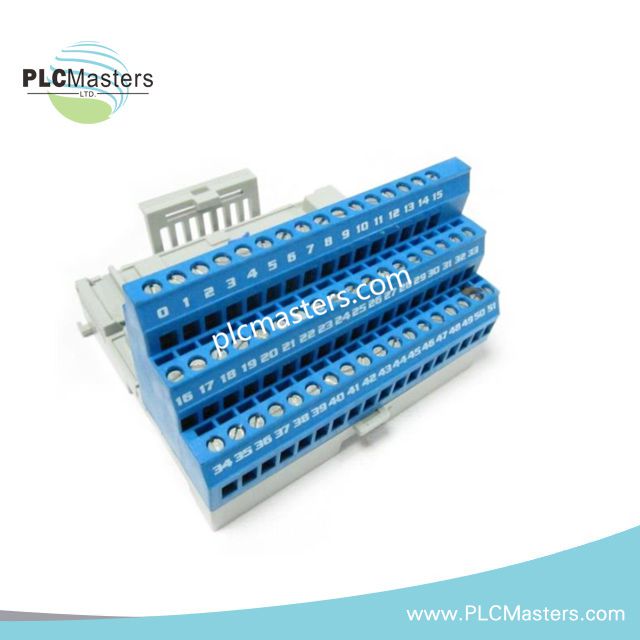

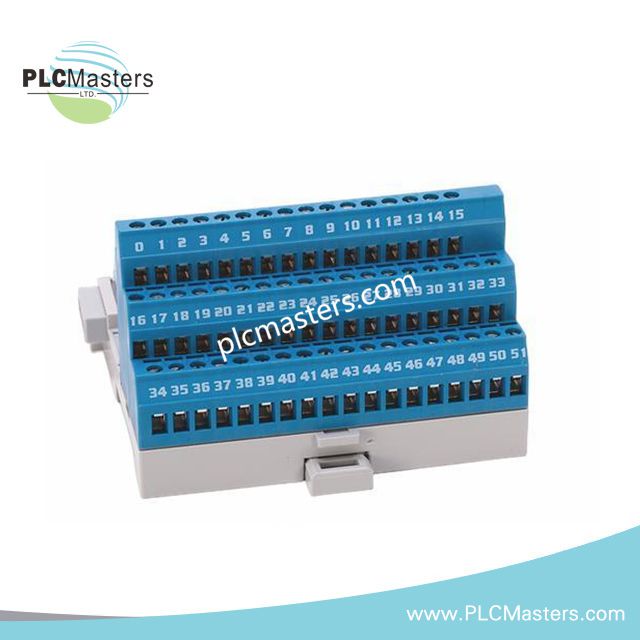

Unità base terminale Allen-Bradley 1797-TB3
$123.00
$320.00
Descrizione
Unità base per morsetti Allen-Bradley 1797-TB3
Configurata per il cablaggio di campo e l'instradamento dei segnali dei moduli I/O FLEX Ex nei sistemi I/O FLEX Ex, la Allen-Bradley 1797-TB3 (1797-TB3 unità base per morsetti) fornisce il collegamento fisico/elettrico diretto tramite connessioni ai morsetti e l'interfaccia del backplane Flex Ex.
Specifiche hardware
| Parametro | Specifiche |
|---|---|
| Modello | 1797-TB3 |
| Marca | Allen-Bradley |
| Peso | 0.49 lb |
| Temperatura di esercizio | da -20 °C a +70 °C |
| Consumo energetico | Non specificato |
| Linea di prodotti | FLEX Ex I/O |
| Tipo di morsetto | Morsetti Cage Clamp / a vite a 3 livelli |
| Numero di morsetti | 36 morsetti |
| Capacità del modulo I/O | 1 modulo I/O FLEX Ex per base |
| Tensione massima | Da 10 VDC a 30 VDC |
| Portata massima di corrente | 10 A |
| Intervallo di sezione dei cavi | Conduttore in rame solido o flessibile da 0.33 a 2.5 mm2 (da 22 a 12 AWG) |
| Coppia di serraggio del cablaggio | Da 0.5 a 0.6 Nm |
| Grado di protezione | IP20 (NEMA Tipo 1) |
| Metodo di montaggio | Guida DIN da 35 x 7.5 mm o montaggio diretto su pannello |
| Temperatura di stoccaggio | Da -40 °C a +85 °C |
| Umidità relativa | Dal 5% al 95%, senza condensa |
| Posizioni di codifica | Codifica meccanica a 8 posizioni |
Compatibilità con reti deterministiche EtherNet/IP e aggiornamento del firmware
La piattaforma Allen-Bradley FLEX Ex utilizza un'identificazione hardware strutturata e la gestione della configurazione per gli assiemi I/O. La 1797-TB3 fornisce il collegamento fisico di base richiesto per i moduli I/O FLEX Ex, consentendo i controlli di compatibilità del firmware specifici del modulo e la convalida della configurazione del controller durante le attività di manutenzione del sistema. La base per morsetti instrada l'alimentazione e i segnali del backplane senza fornire funzioni indipendenti di elaborazione o comunicazione.
Domande frequenti
D: La 1797-TB3 supporta più moduli I/O FLEX Ex su un'unica base per morsetti?
R: No. La 1797-TB3 è progettata per un solo modulo I/O FLEX Ex per unità base per morsetti.
D: Quale metodo di connessione del cablaggio viene utilizzato sulla 1797-TB3?
R: L'unità utilizza connessioni a morsetti Cage Clamp / a vite a 3 livelli per la terminazione del cablaggio di campo.
D: La 1797-TB3 fornisce elaborazione attiva dei segnali o logica di controllo?
R: No. La 1797-TB3 è un'unità base per morsetti passiva che fornisce funzioni di montaggio, terminazione del cablaggio e instradamento sul backplane Flex Ex.
Linee guida per l'installazione sul campo
Installare la 1797-TB3 su una guida DIN compatibile o su una superficie di montaggio a pannello, in conformità con i requisiti di installazione meccanica del sistema FLEX Ex.
Utilizzare cavi di campo in rame nell'intervallo di sezione del conduttore specificato e mantenere la corretta coppia di serraggio dei morsetti durante l'installazione. Separare il cablaggio dei segnali dai conduttori di alimentazione ad alta tensione per ridurre le interferenze elettriche.
Verificare la posizione della codifica meccanica prima di inserire un modulo I/O FLEX Ex. Confermare le assegnazioni dei morsetti, l'orientamento del modulo e l'inserimento nel backplane prima di applicare l'alimentazione al sistema.
Per le installazioni in aree pericolose, attenersi alle norme applicabili per la progettazione dei sistemi a sicurezza intrinseca, ai requisiti degli involucri, alle pratiche di messa a terra e alle normative elettriche locali
