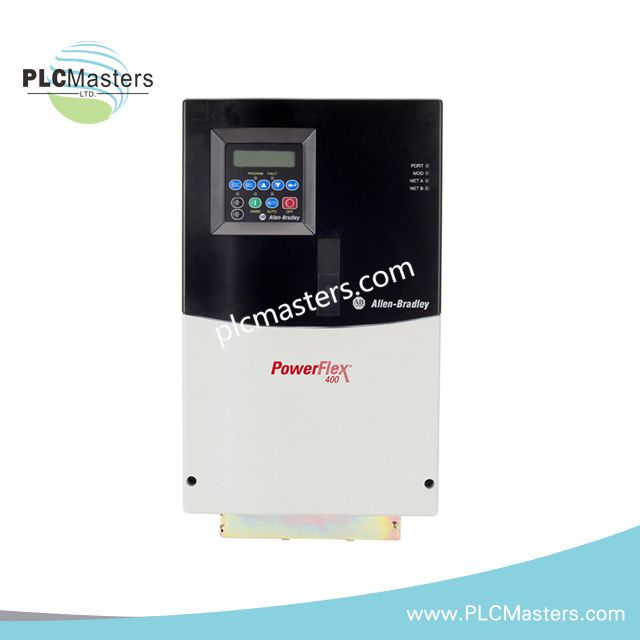

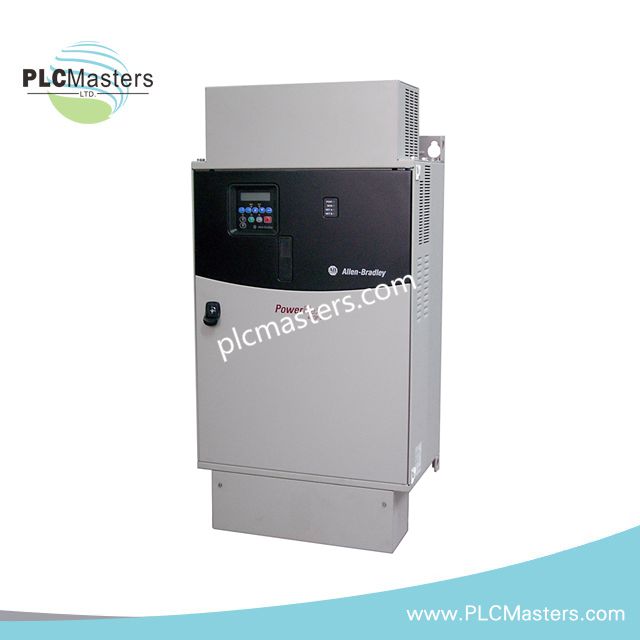

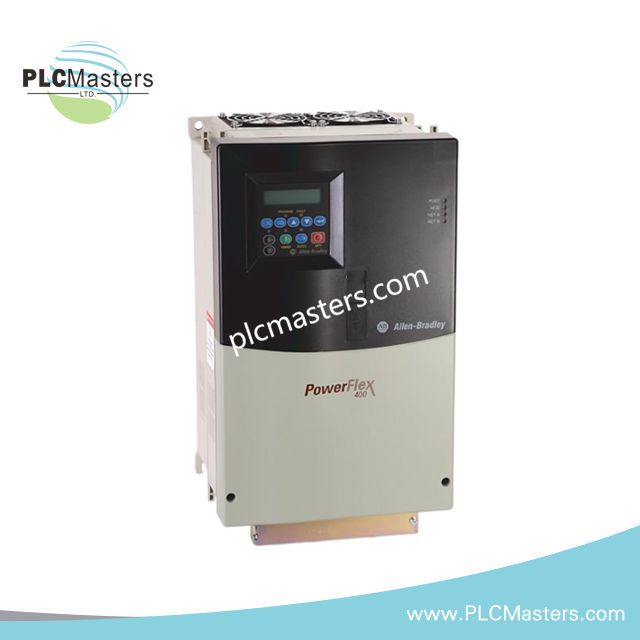

Allen-Bradley 22C-D060A103 inverter CA a frequenza regolabile PowerFlex 400
$123.00
$320.00
Descrizione
Allen-Bradley 22C-D060A103 Convertitore CA a frequenza regolabile PowerFlex 400
Configurato per il controllo della velocità variabile di applicazioni con motori di ventilatori e pompe nei sistemi di azionamento PowerFlex 400, Allen-Bradley 22C-D060A103 (Convertitore CA a frequenza regolabile 22C-D060A103) consente il funzionamento diretto, fisico ed elettrico, di motori trifase con ingresso da 380-480 V CA e capacità di comunicazione RS485.
Specifiche hardware
| Parametro | Specifiche |
|---|---|
| Modello | 22C-D060A103 |
| Marca | Allen-Bradley |
| Origine | Stati Uniti |
| Peso | 28 lb |
| Temperatura di esercizio | 45 °C con uscita da 60,0 A; 50 °C con uscita da 54,0 A |
| Linea di prodotti | PowerFlex 400 |
| Tipo di convertitore | Convertitore CA a frequenza regolabile |
| Tensione di ingresso | 380-480 V CA, trifase |
| Corrente di ingresso | 64,0 A |
| Tensione di uscita | 0-460 V CA |
| Corrente di uscita | 60,0 A a 45 °C; 54,0 A a 50 °C |
| Potenza di uscita | 30,0 kW (40,0 HP) |
| Installazione | Montaggio a pannello |
| Grado di protezione dell'involucro | IP20 / NEMA UL di tipo aperto |
| Porta di comunicazione | RS485 |
| Protocolli opzionali | BACnet, LonWorks, PROFIBUS, Ethernet, DeviceNet, ControlNet |
| Configurazione I/O | Sette ingressi digitali, un'uscita digitale open collector, due contatti Form C, due ingressi analogici (0-10 V CC / 0-20 mA), due uscite analogiche (0-10 V CC / 0-20 mA) |
Funzionalità della piattaforma di controllo e azionamento industriale
La piattaforma PowerFlex 400 supporta le funzioni di controllo degli azionamenti industriali tramite interfacce di controllo deterministiche e ridimensionamento I/O configurabile. Il modello 22C-D060A103 integra la comunicazione RS485 per lo scambio dei parametri in rete e supporta moduli di comunicazione industriale opzionali, tra cui DeviceNet, ControlNet, Ethernet, PROFIBUS, BACnet e LonWorks.
L'architettura del convertitore supporta il ridimensionamento della densità I/O tramite canali digitali e analogici configurabili per circuiti di controllo di ventilatori e pompe. La compatibilità del firmware e le funzioni di conservazione dei parametri consentono il trasferimento della configurazione tra revisioni hardware compatibili di PowerFlex 400.
Il funzionamento del controllo motore si basa sulla tecnologia dei convertitori a frequenza regolabile per la regolazione della velocità dei motori asincroni trifase. L'unità offre il controllo della frequenza di uscita regolabile tramite lo stadio di potenza del convertitore, mantenendo al contempo il monitoraggio dei parametri elettrici attraverso le funzioni di protezione interne.
Domande frequenti
D: Per quali applicazioni con motori è progettato il modello 22C-D060A103?
R: Il modello 22C-D060A103 è un convertitore CA a frequenza regolabile PowerFlex 400 configurato per applicazioni con ventilatori e pompe che richiedono il controllo della velocità di motori trifase.
D: Il convertitore dispone di funzionalità di comunicazione di rete?
R: Il convertitore include una porta di comunicazione RS485 integrata. Sono disponibili interfacce di comunicazione opzionali per reti BACnet, LonWorks, PROFIBUS, Ethernet, DeviceNet e ControlNet.
D: Quali interfacce per segnali analogici sono disponibili?
R: Il convertitore dispone di due ingressi analogici e due uscite analogiche che supportano intervalli di segnale da 0-10 V CC e 0-20 mA.
Linee guida per l'installazione sul campo
Installare il modello 22C-D060A103 in un involucro da pannello idoneo, garantendo uno spazio sufficiente per la ventilazione secondo i requisiti del manuale di installazione. Montare il convertitore su una superficie stabile del pannello e mantenere separati i cavi di potenza dai cavi analogici o di comunicazione a basso livello.
Utilizzare cavi schermati per i circuiti dei segnali analogici e collegare le schermature secondo le pratiche di messa a terra industriale per ridurre l'accoppiamento del rumore elettrico. I cavi di comunicazione RS485 devono rispettare la corretta polarità e le procedure di terminazione previste dalla topologia di rete installata.
Verificare che la tensione di alimentazione trifase in ingresso corrisponda alla tensione nominale di ingresso del convertitore prima di alimentare l'unità. Verificare il cablaggio del motore, la messa a terra di protezione e i collegamenti ai morsetti di controllo prima della messa in servizio.
