Terminale operatore standard PanelView 600 Allen-Bradley 2711-T6C20L1
$123.00
$320.00
Descrizione

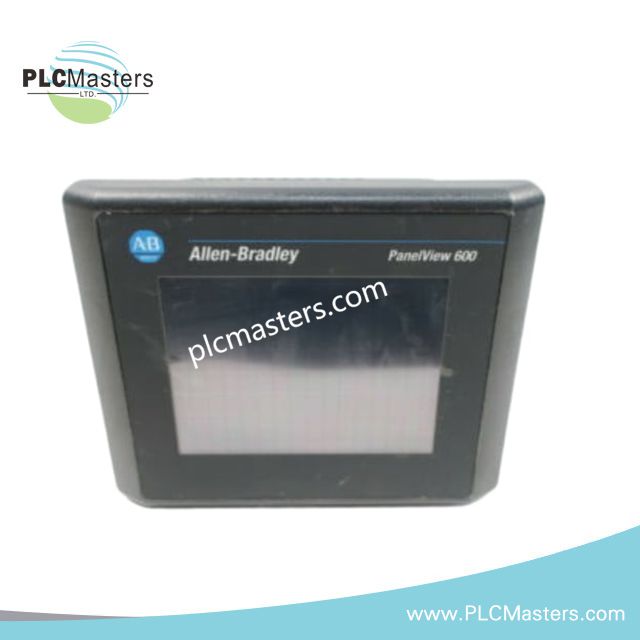

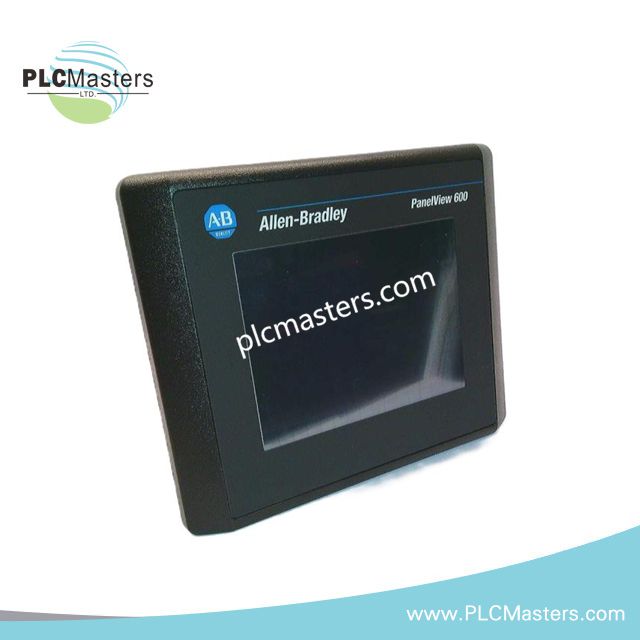

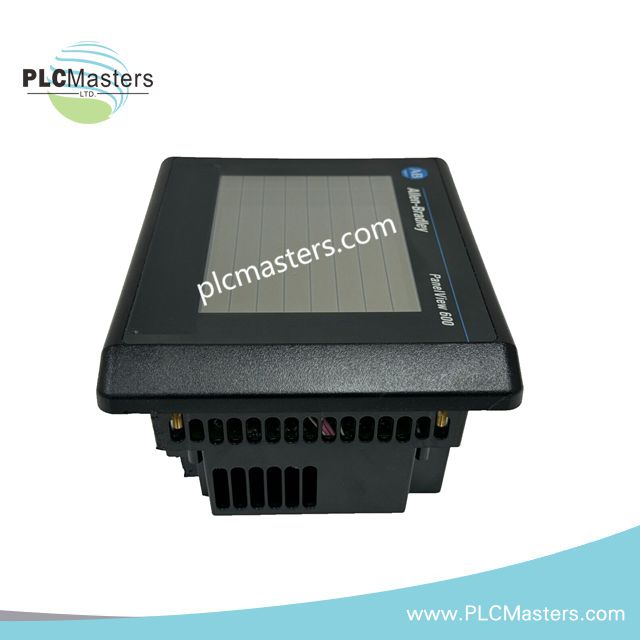

Terminale operatore standard PanelView 600 Allen-Bradley 2711-T6C20L1
Configurato per l'immissione dei dati da parte dell'operatore e il controllo grafico nei sistemi PanelView 600, Allen-Bradley 2711-T6C20L1 (terminale operatore 2711-T6C20) offre funzioni di interfaccia basate su touchscreen tramite un display TFT a colori, comunicazione Ethernet e connettività per stampante RS-232.
Specifiche hardware
| Parametro | Specifiche |
|---|---|
| Modello | 2711-T6C20L1 |
| Marca | Allen-Bradley |
| Tipo di prodotto | Terminale operatore standard PanelView 600 |
| Linea di prodotto | PanelView 600 |
| Famiglia di prodotto | Terminali PanelView standard |
| Peso | 2.01 lb |
| Tipo di display | TFT a matrice attiva con retroilluminazione fluorescente a catodo freddo (CCF) |
| Dimensioni del display | Classe 5,7 pollici; i dati forniti indicano anche 5 pollici |
| Area del display | 115 x 87 mm (4.54 x 3.43 in.) |
| Colore del display | A colori |
| Risoluzione | 320 x 240 pixel; i dati forniti indicano anche 320 x 234 pixel |
| Tipo di ingresso | Touch |
| Griglia del touchscreen | 128 punti, disposti in 16 colonne x 8 righe |
| Dimensioni della cella touch | 20 x 30 pixel |
| Memoria applicativa | 190 KB di runtime; 240 KB di memoria non volatile |
| Porte di comunicazione | Ethernet; stampante RS-232 |
| Comunicazione | Interfaccia stampante EtherNet/IP e RS-232 |
| Intervallo della tensione di ingresso | Da 18 a 32 VDC |
| Alimentazione nominale | 24 VDC |
| Temperatura di esercizio | Da 0 a 55 deg C |
| Consumo energetico | 24 W massimo; 1.0 A a 24 VDC |
| Retroilluminazione | CCF sostituibile sul campo; emivita di 50.000 ore a 25 deg C |
| Cavo di comunicazione | Cavo Ethernet |
| Funzionamento del touchscreen | Con la punta del dito o uno stilo approvato non appuntito |
Caratteristiche EtherNet/IP e dell'interfaccia operatore
Il 2711-T6C20L1 combina l'immissione tramite touchscreen con funzioni di visualizzazione grafica a colori per l'interazione dell'operatore con PanelView 600. L'interfaccia Ethernet supporta la comunicazione EtherNet/IP, mentre l'interfaccia RS-232 consente il collegamento a una stampante.
Il touchscreen utilizza una matrice di 128 celle disposta in 16 colonne per 8 righe. Per l'utilizzo è necessario impiegare la punta delle dita o uno stilo approvato privo di punta affilata, per evitare danni meccanici alla superficie touch.
Il display TFT a matrice attiva utilizza una retroilluminazione CCF sostituibile sul campo. Le specifiche fornite indicano un'emivita di 50.000 ore a 25 deg C per la retroilluminazione.
Il terminale accetta un ingresso da 18 a 32 VDC, con 24 VDC indicati come alimentazione nominale. La dissipazione termica massima è specificata in 24 W, corrispondenti a 1.0 A a 24 VDC.
Domande frequenti
D: Quale tensione di alimentazione richiede il 2711-T6C20L1?
R: L'intervallo di ingresso specificato è da 18 a 32 VDC, con 24 VDC indicati come tensione di alimentazione nominale.
D: Quali interfacce di comunicazione sono disponibili?
R: I dati forniti identificano Ethernet per la comunicazione EtherNet/IP e RS-232 per il collegamento a una stampante.
D: Quale tipo di ingresso fisico utilizza il terminale?
R: Il terminale utilizza un'interfaccia touchscreen con una matrice touch di 128 celle disposta in 16 colonne per 8 righe.
Linee guida per l'installazione sul campo
Installare il terminale utilizzando la configurazione di montaggio PanelView specificata e mantenere uno spazio sufficiente per consentire l'accesso al cablaggio.
Verificare che l'alimentazione CC in ingresso rimanga nell'intervallo specificato da 18 a 32 VDC prima di alimentare il terminale.
Quando possibile, instradare separatamente i cavi di comunicazione Ethernet e RS-232 rispetto ai conduttori di motori ad alta corrente, contattori e alimentazione di commutazione.
Utilizzare un'adeguata schermatura dei cavi e collegare le schermature in conformità con l'architettura di messa a terra dell'impianto e con gli standard applicabili per le installazioni elettriche.
Non utilizzare il touchscreen con utensili affilati, oggetti appuntiti o una forza meccanica eccessiva.
Verificare il corretto inserimento dei connettori e il serracavo prima di applicare l'alimentazione o stabilire la comunicazione di rete.
Verificare la configurazione della rete Ethernet e il collegamento fisico prima di mettere in servizio la comunicazione EtherNet/IP.
Non eseguire sostituzioni sul campo o modifiche al cablaggio mentre l'apparecchiatura è alimentata, salvo quando la procedura di installazione applicabile autorizzi espressamente tali operazioni.
In caso di conflitto tra le specifiche fornite, ad esempio per il peso, le dimensioni del display o la risoluzione del display, verificare la revisione hardware applicabile e la documentazione del produttore prima di procedere con una sostituzione progettuale.
