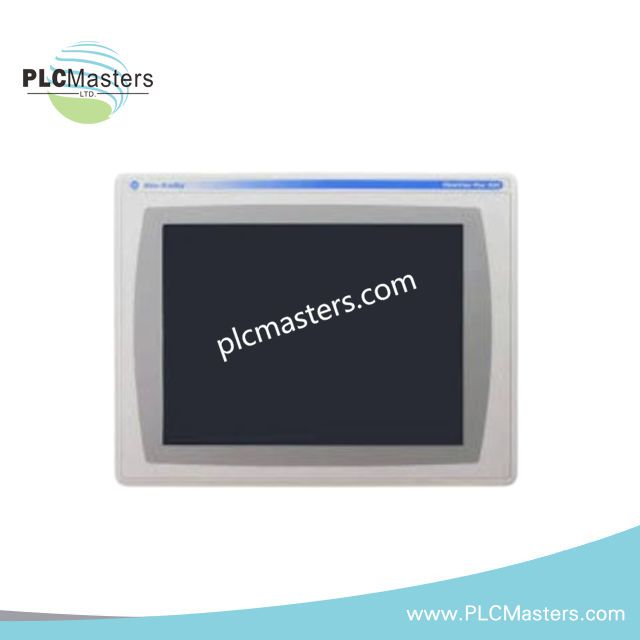

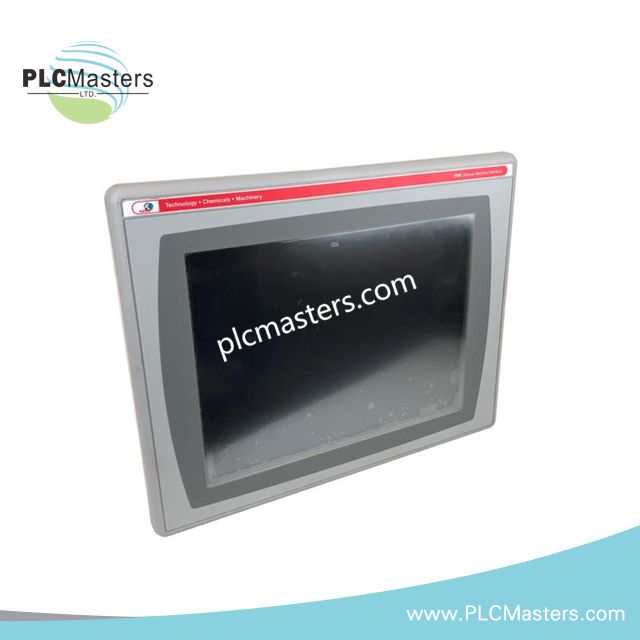

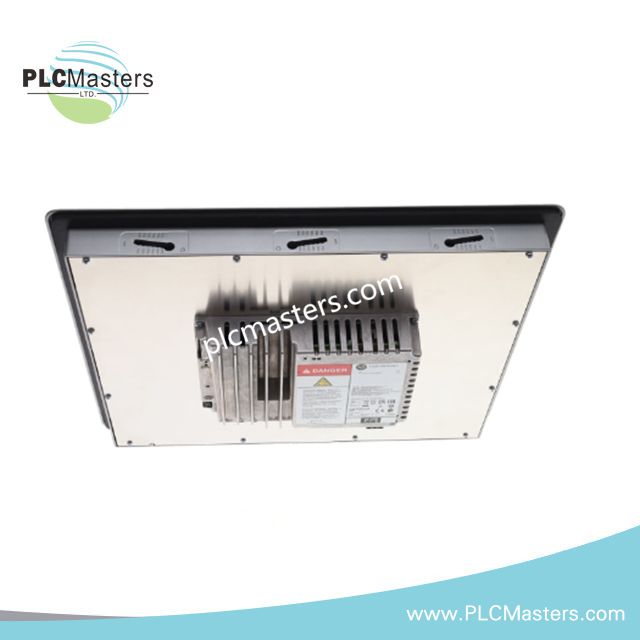

Terminale grafico PanelView Plus 6 Allen-Bradley 2711P-T15C4A8

Terminale grafico Allen-Bradley 2711P-T15C4A8 PanelView Plus 6

Configurato per l’interazione dell’operatore tramite touchscreen nella piattaforma PanelView Plus 6, il terminale Allen-Bradley 2711P-T15C4A8 (terminale grafico 2711P-T15C4A8) fornisce funzioni dirette di visualizzazione e input HMI. Il terminale combina un display TFT a colori da 15,0 pollici, un touchscreen resistivo analogico a 8 fili, Ethernet, RS-232 e due porte host USB.

Specifiche hardware

Caratteristiche di comunicazione e delle interfacce di PanelView Plus 6

Il modello 2711P-T15C4A8 dispone di Ethernet, RS-232, DH485 e due interfacce host USB per la comunicazione del terminale e il collegamento di periferiche. L’interfaccia Ethernet supporta le comunicazioni del terminale basate sulla rete, mentre la RS-232 fornisce la connettività seriale per apparecchiature compatibili.

I 512 MB di RAM e i 512 MB di memoria non volatile forniscono le risorse di memoria del terminale specificate per questa configurazione hardware. Le porte host USB sono disponibili per le connessioni a periferiche e servizi supportati.

Il display TFT da 15,0 pollici offre una risoluzione di 1024 x 768 con grafica a colori a 18 bit. Il touchscreen resistivo analogico a 8 fili ha una durata di azionamento specificata di 1 milione di pressioni.

Domande frequenti

D: Quale tecnologia touchscreen utilizza il modello 2711P-T15C4A8?
R: Utilizza un touchscreen resistivo analogico a 8 fili, con un intervallo di forza di azionamento compreso tra 10 e 110 g.

D: Quale alimentazione richiede questo terminale?
R: La specifica tecnica fornita indica da 100 a 240 V CA a 50–60 Hz, con un consumo tipico di 65 VA e massimo di 160 VA.

D: Quali interfacce di comunicazione sono disponibili?
R: Il terminale dispone di una porta Ethernet, una porta RS-232, due porte USB host e della funzionalità di comunicazione DH485, come specificato.

Linee guida per l’installazione sul campo

Installare il terminale all’interno di un’apertura del pannello conforme ai requisiti meccanici del produttore per l’assemblaggio dell’involucro PanelView Plus 6.

Verificare l’alimentazione CA in ingresso prima di mettere sotto tensione il terminale e assicurarsi che i collegamenti di terra di protezione siano conformi agli standard di installazione applicabili.

Instradare separatamente il cablaggio dell’alimentazione CA dal cablaggio di comunicazione e dei segnali a basso livello, per ridurre le interferenze elettriche condotte.

Utilizzare pratiche appropriate per la terminazione delle schermature dei cavi di comunicazione, evitando anelli di schermatura non necessari e mantenendo percorsi di messa a terra controllati.

Prevedere uno spazio libero adeguato intorno al terminale per l’accesso ai connettori, il passaggio dei cavi, la manutenzione e la dissipazione termica.

Non collegare né scollegare i cavi di comunicazione mentre il dispositivo è sotto tensione, a meno che l’interfaccia e la procedura di installazione applicabili non consentano esplicitamente tale operazione.

Per l’installazione del touchscreen, evitare sollecitazioni meccaniche eccessive sulla superficie del display e mantenere l’orientamento di montaggio specificato.

Quando si sostituisce la batteria dell’orologio in tempo reale, utilizzare una batteria 2711P-RY2032 o equivalente di tipo CR2032, come specificato, e seguire la procedura di assistenza applicabile.

Prima della messa in servizio, verificare la tensione di alimentazione, il cablaggio di comunicazione, il funzionamento del touchscreen, il funzionamento del display e lo stato della comunicazione con il controller.
