Terminale operatore PanelView Plus 6 1500 Allen-Bradley 2711P-T15C4D8
$123.00
$320.00
Descrizione

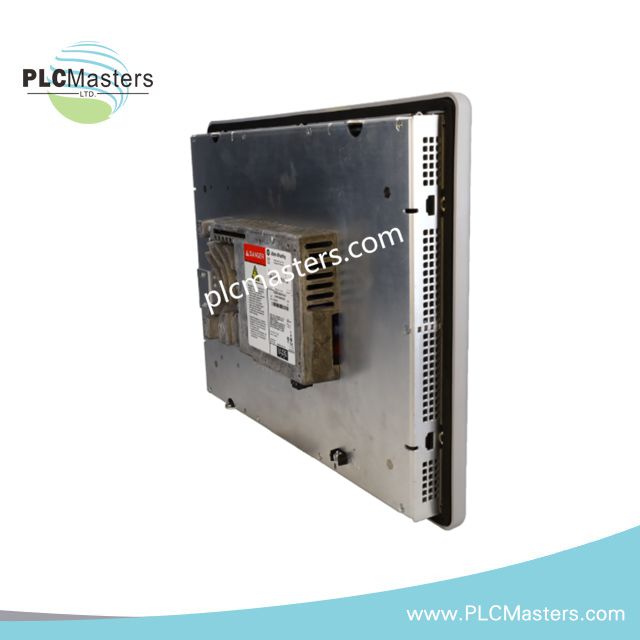

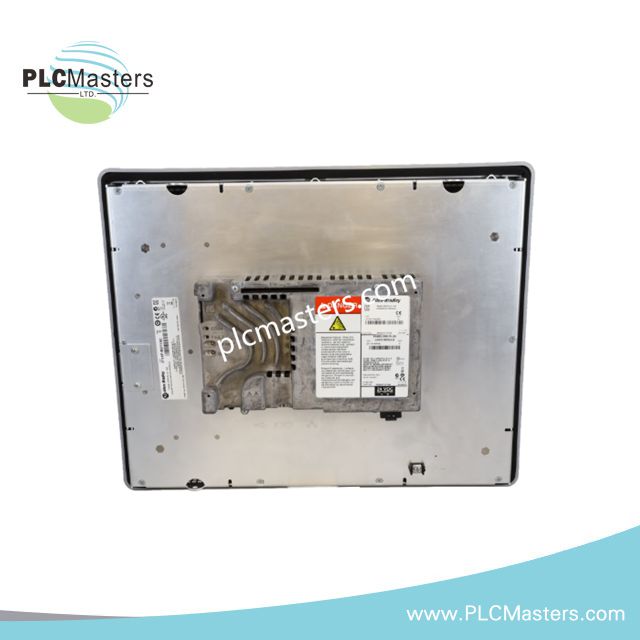

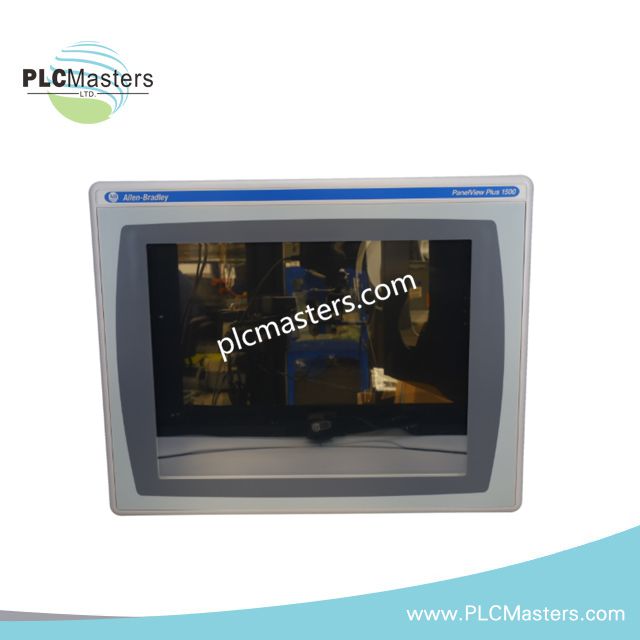

Terminale operatore Allen-Bradley 2711P-T15C4D8 PanelView Plus 6 1500
Configurato per l’interazione dell’operatore tramite touchscreen e per le comunicazioni Ethernet o RS-232 nei sistemi PanelView Plus 6, Allen-Bradley 2711P-T15C4D8 (2711P-T15C4D8 terminale operatore PanelView Plus 6 1500) offre funzioni di interfaccia operatore diretta tramite un display TFT a colori da 15,0 pollici.
Specifiche hardware
| Parametro | Specifiche |
|---|---|
| Modello | 2711P-T15C4D8 |
| Marca | Allen-Bradley |
| Tipo di prodotto | Terminali operatore PanelView Plus 6 1500 |
| Linea di prodotto | PanelView Plus 6 |
| Serie | Serie A e Serie B |
| Peso | 8,00 lb |
| Tensione di ingresso | 18-30 VDC |
| Indicazione della potenza di ingresso | 18-32 VDC |
| Tipo di display | TFT a matrice attiva a colori |
| Dimensioni del display | 15,0 pollici |
| Area del display | 304 x 228 mm |
| Risoluzione | 1024 x 768 |
| Profondità colore | Grafica a colori a 18 bit |
| Retroilluminazione | CCFL, minimo 50.000 ore a 25 °C, sostituibile sul campo |
| Ingresso operatore | Touchscreen |
| Durata del touchscreen | 1 milione di pressioni |
| Memoria interna | 512 MB di memoria Flash / 512 MB di RAM |
| Ethernet | Integrata |
| RS-232 | Integrata |
| USB | 2 porte host USB |
| Grado di protezione dell’involucro | NEMA/UL Tipo 12, 13, 4X; IEC IP54, IP65 |
| Cavo di comunicazione | 2711-NC13 |
| Modulo display | 2711P-RDT15C |
| Modulo logico | 2711P-RP8D |
| Hardware di montaggio | Interfaccia operatore 2711P-RTMC |
| Sistema operativo | Windows CE 6 |
Comunicazione e architettura hardware del PanelView Plus 6
Il modello 2711P-T15C4D8 integra interfacce Ethernet, RS-232 e due interfacce host USB in un unico gruppo terminale operatore.
Il touchscreen consente l’inserimento dei dati da parte dell’operatore, mentre il display TFT con risoluzione 1024 x 768 presenta grafica a colori a 18 bit.
Inoltre, la memoria Flash da 512 MB e la RAM da 512 MB supportano l’ambiente operativo del terminale e i dati dell’applicazione.
Le specifiche fornite identificano le configurazioni Serie A e Serie B senza definire caratteristiche elettriche separate per ciascuna serie.
La compatibilità del firmware e dell’applicazione deve pertanto essere verificata rispetto al modulo logico installato e alla revisione del terminale prima degli aggiornamenti.
Domande frequenti
D: Quali interfacce di comunicazione sono integrate nel modello 2711P-T15C4D8?
R: Il terminale dispone di Ethernet, RS-232 e due porte host USB per le comunicazioni e il collegamento delle periferiche.
D: Quale display e quale hardware di ingresso operatore utilizza questo terminale?
R: Utilizza un display TFT a matrice attiva a colori da 15,0 pollici con risoluzione 1024 x 768 e ingresso tramite touchscreen.
D: Qual è la tensione di alimentazione specificata per questo terminale?
R: I dati forniti indicano 18-30 VDC come intervallo della tensione di ingresso e riportano separatamente 18-32 VDC come potenza di ingresso.
Linee guida per l’installazione sul campo
Montare il terminale utilizzando l’hardware di montaggio per interfaccia operatore 2711P-RTMC specificato e garantire un adeguato supporto meccanico lungo l’apertura dell’involucro.
Collegare l’alimentazione CC utilizzando cavi dimensionati per la corrente effettiva dell’installazione e proteggere il circuito secondo gli standard del sito.
Quando possibile, instradare separatamente i conduttori Ethernet, RS-232, USB e di alimentazione per ridurre l’accoppiamento con i circuiti di commutazione ad alta corrente.
Collegare le schermature dei cavi secondo il progetto di messa a terra del quadro di controllo installato ed evitare la creazione di percorsi indesiderati per le correnti di terra.
Verificare la tenuta dell’involucro dopo il montaggio per preservare i gradi di protezione NEMA e IEC applicabili.
Prima dell’alimentazione, verificare la polarità, la tensione di alimentazione, il corretto inserimento dei connettori, l’instradamento dei cavi di comunicazione e la configurazione del terminale.
Per modifiche al firmware o all’applicazione, verificare la compatibilità con la serie PanelView Plus 6 installata, il modulo logico e l’applicazione esistente prima della distribuzione.
