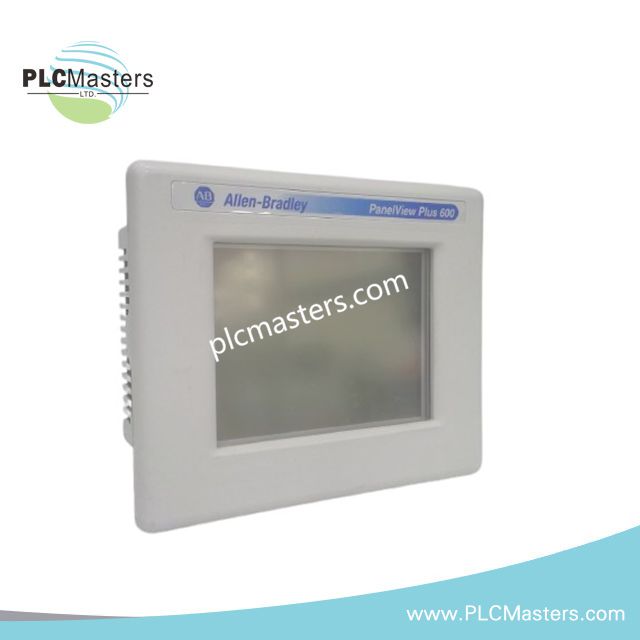

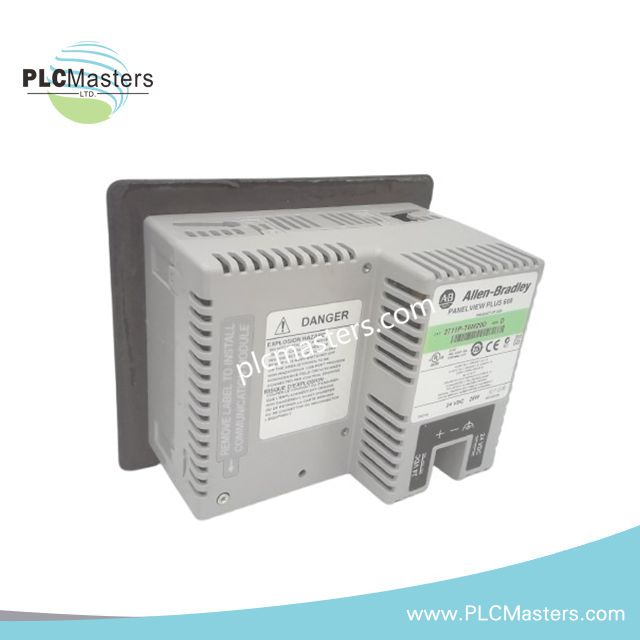

Terminale operatore Allen Bradley 2711P-T6M20D PanelView Plus 600

Terminale di interfaccia operatore PanelView Plus 600 Allen Bradley 2711P-T6M20D

Configurato per l’interazione dell’operatore tramite touchscreen nei sistemi PanelView Plus 600, il Allen Bradley 2711P-T6M20D (2711P-T6M20D terminale di interfaccia operatore) fornisce un controllo grafico diretto tramite un display FSTN in scala di grigi da 5,5 pollici, ingresso touch resistivo e interfacce Ethernet, RS-232 e USB.

Specifiche hardware

Caratteristiche di comunicazione e HMI dell’Allen Bradley PanelView Plus

Il 2711P-T6M20D combina l’elaborazione del display grafico con l’ingresso touch locale per le funzioni di interfaccia operatore. La sua interfaccia touch resistiva analogica accetta il contatto fisico su tutta l’area configurata del display.

Ethernet fornisce la comunicazione di rete, mentre RS-232 supporta i collegamenti con dispositivi seriali. Due porte host USB consentono il collegamento di periferiche locali, ove supportato dalla configurazione del terminale.

Le specifiche fornite identificano varianti di memoria delle Serie A e B. Pertanto, la capacità di memoria del terminale deve essere verificata rispetto alla serie hardware installata prima della distribuzione dell’applicazione o della manutenzione relativa al firmware.

Il display FSTN in scala di grigi offre una risoluzione di 320 x 240 pixel su un’area attiva dichiarata di 112 x 84 mm. Il consumo energetico massimo specificato è di 25 W con un’alimentazione a 24 VDC.

Domande frequenti

D: Qual è l’intervallo di alimentazione CC specificato per il 2711P-T6M20D?

R: Il terminale accetta un’alimentazione esterna da 18-30 VDC, con 24 VDC identificati come valore nominale.

D: Quali interfacce di comunicazione sono presenti sul terminale?

R: I dati forniti specificano 1 porta Ethernet, 1 porta RS-232 e 2 porte host USB.

D: Il terminale utilizza un touchscreen resistivo o capacitivo?

R: L’interfaccia touch specificata è di tipo resistivo analogico, con una forza di azionamento di 10-110 g e una durata dichiarata di 1 milione di pressioni.

Linee guida per l’installazione sul campo

Installare il terminale in un’apertura del pannello che corrisponda alle dimensioni meccaniche specificate nella documentazione di installazione Allen Bradley applicabile.

Fornire un’alimentazione CC regolata nell’intervallo di ingresso specificato di 18-30 VDC e rispettare la polarità di cablaggio richiesta.

Separare i cavi di alimentazione CC dai conduttori di commutazione ad alta corrente, dai cavi dei motori e da altre fonti di disturbi elettrici condotti o irradiati.

Ove possibile, instradare i cavi di comunicazione Ethernet e RS-232 separatamente dai conduttori di alimentazione, in particolare vicino a contattori, azionamenti e carichi commutati.

Collegare le schermature dei cavi di comunicazione secondo la progettazione della messa a terra del sistema e i requisiti di installazione Allen Bradley applicabili.

Utilizzare la connessione Ethernet esclusivamente con apparecchiature di rete e cablaggi compatibili con l’architettura di comunicazione PanelView Plus 600 configurata.

Non dare per scontata la possibilità di sostituzione a caldo sul campo, a meno che la documentazione hardware e di installazione applicabile non autorizzi esplicitamente la rimozione o l’inserimento con il sistema alimentato.

Verificare la serie hardware del terminale prima di caricare file applicativi o firmware, poiché i dati forniti identificano capacità di memoria diverse per l’hardware delle Serie A e B.

Verificare il funzionamento del display, la risposta del touchscreen, la comunicazione Ethernet, la comunicazione RS-232 e il funzionamento dei dispositivi USB dopo l’installazione e prima di mettere in servizio il terminale.
