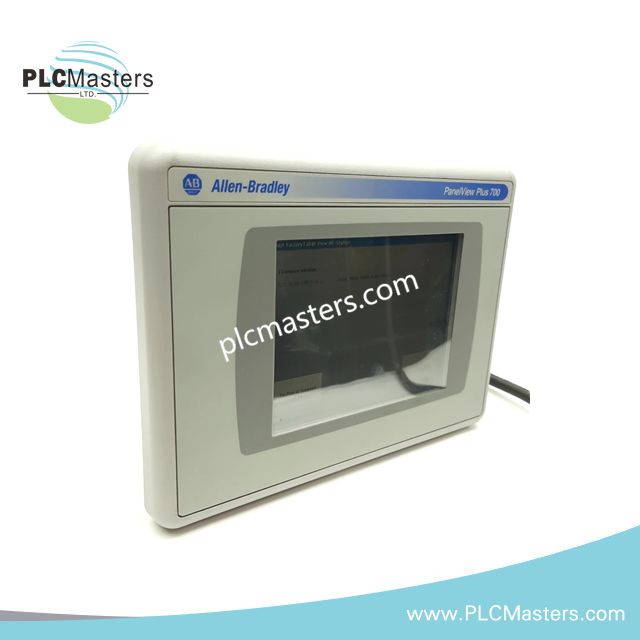

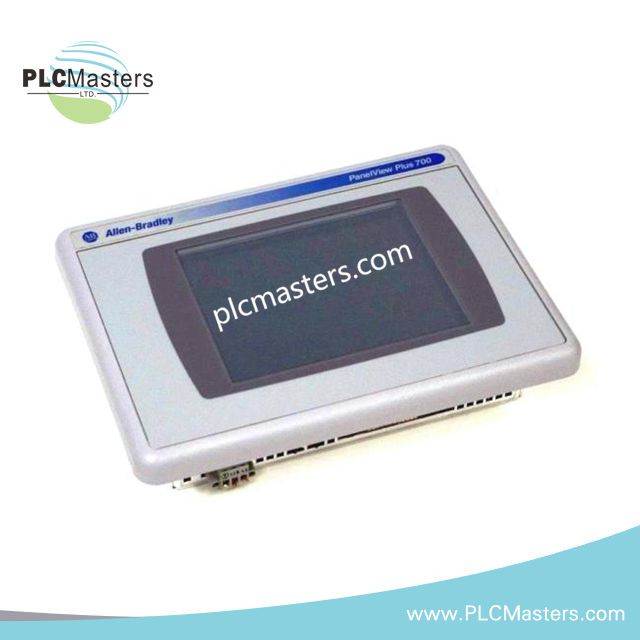

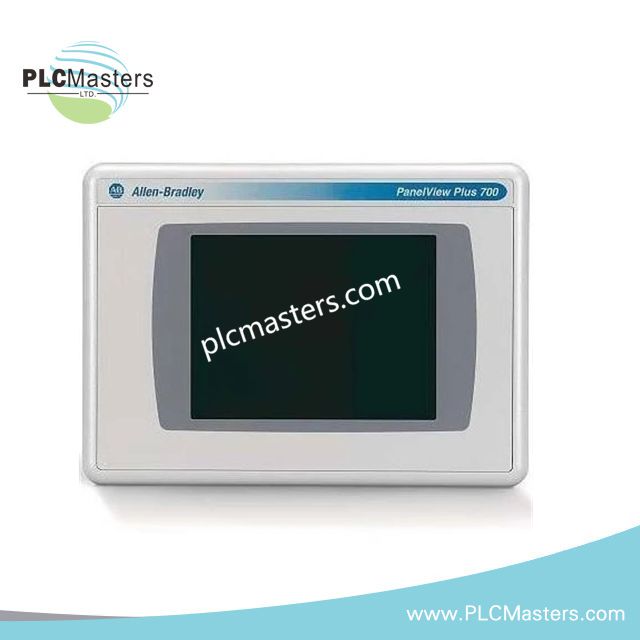

Terminale operatore Allen-Bradley 2711P-T7C4A1 PanelView Plus 700

Terminale operatore PanelView Plus 700 Allen-Bradley 2711P-T7C4A1

Allen-Bradley 2711P-T7C4A1, catalogato anche come terminale operatore 2711P-T7C4A1 PanelView Plus 700, offre l'input operatore tramite touchscreen, la visualizzazione su LCD TFT a colori e la comunicazione Ethernet o RS-232.

Specifiche hardware

Caratteristiche dell'interfaccia di controllo industriale e HMI

Il modello 2711P-T7C4A1 utilizza un LCD TFT a colori con risoluzione 640 x 480 per le funzioni di interfaccia grafica operatore. L'input tramite touchscreen consente l'interazione diretta con gli oggetti di controllo e le informazioni di processo visualizzati.

Il terminale accetta un'alimentazione in ingresso di 85-264 VAC con una frequenza di alimentazione compresa tra 47 e 63 Hz. Le interfacce di comunicazione includono Ethernet e RS-232, mentre le specifiche fornite indicano anche la connettività DH+, RIO, DH485 e USB.

La memoria interna è costituita da 64 MB di memoria Flash e 64 MB di RAM. La retroilluminazione CCFL specificata ha una durata nominale minima di 50.000 ore.

Domande frequenti

D: Quali hardware di visualizzazione e input offre il modello 2711P-T7C4A1?

R: Offre un LCD TFT a colori da 6.5 in. con risoluzione 640 x 480 e input operatore tramite touchscreen.

D: Qual è l'intervallo di alimentazione in ingresso specificato per questo terminale?

R: I dati tecnici forniti specificano un intervallo di ingresso da 85 a 264 VAC a 47-63 Hz.

D: Quali interfacce di comunicazione sono indicate per questo modello?

R: Sono specificate Ethernet e RS-232, con ulteriori interfacce elencate, tra cui DH+, RIO, DH485 e USB.

Linee guida per l'installazione sul campo

Installare il terminale in un'apertura del pannello conforme ai requisiti meccanici del produttore per l'involucro PanelView Plus 700.

Verificare che la tensione di alimentazione disponibile rientri nell'intervallo di ingresso specificato di 85-264 VAC prima di alimentare il terminale.

Instradare separatamente i cavi di alimentazione CA dai cavi di comunicazione a basso livello per ridurre le interferenze elettriche condotte e irradiate.

Utilizzare pratiche appropriate di terminazione della schermatura per i cavi di comunicazione nei casi in cui la rete collegata richieda una struttura con cavo schermato.

Mantenere una separazione fisica tra i cavi di comunicazione e i conduttori di commutazione ad alta corrente, i cavi dei motori e altre importanti fonti di interferenza.

Realizzare la messa a terra di protezione e l'equipotenzialità del pannello in conformità alla norma di installazione elettrica applicabile e alla documentazione dell'apparecchiatura.

Verificare i collegamenti Ethernet, RS-232, DH+, RIO, DH485 e USB rispetto alla configurazione del sistema installato prima della messa in servizio.

Non applicare procedure di sostituzione a caldo non supportate né rimuovere moduli collegati mentre sono alimentati, salvo esplicita autorizzazione dell'operazione nella documentazione hardware applicabile.

Confermare il funzionamento del touchscreen dopo l'installazione e controllare che il display presenti un'illuminazione uniforme, una corretta resa delle immagini e nessuna attivazione involontaria dell'input.

Poiché i dati forniti identificano il modello 2711P-T7C4A1 come fuori produzione, verificare la compatibilità del sistema prima di sostituire un terminale installato.
