Terminale grafico PanelView Plus 6 700 Allen-Bradley 2711P-T7C4A8

Terminale grafico Allen-Bradley 2711P-T7C4A8 PanelView Plus 6 700

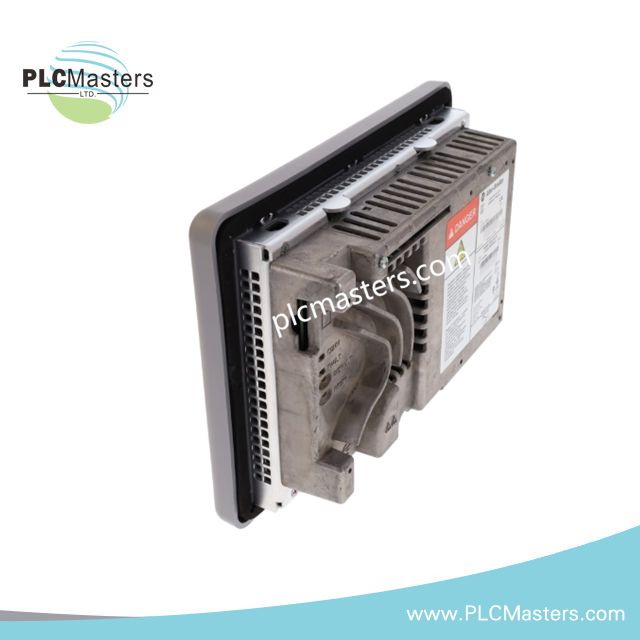

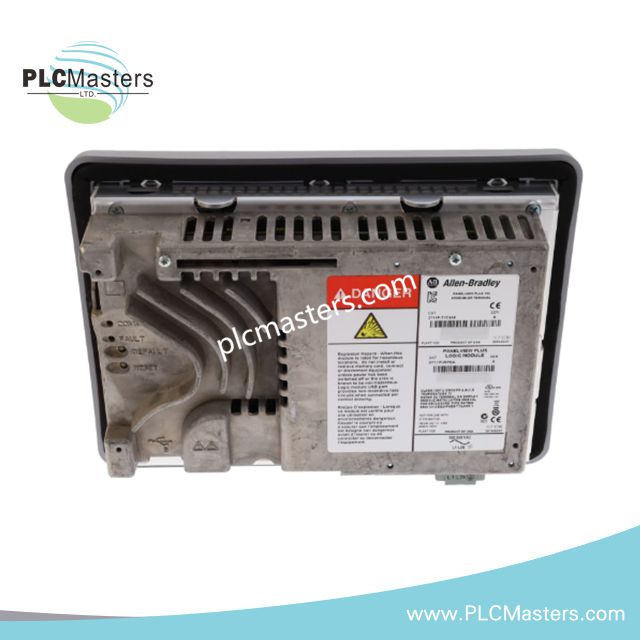

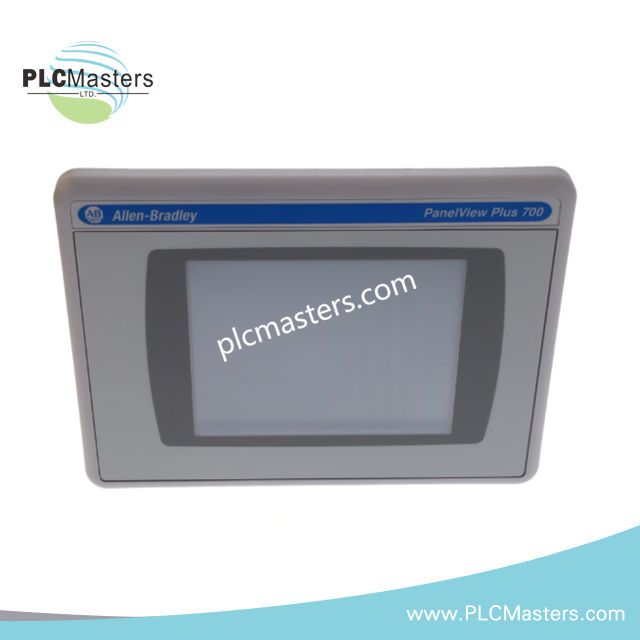

Configurato per l'interazione dell'operatore tramite touchscreen nei sistemi PanelView Plus 6, Allen-Bradley 2711P-T7C4A8 (terminale grafico 2711P-T7C4A8 PanelView Plus 6 700) consente il monitoraggio e il controllo visivi diretti tramite un display VGA da 6,5 pollici e interfacce Ethernet, RS-232 e USB.

Specifiche hardware

Caratteristiche di comunicazione e firmware del PanelView Plus 6

Il modello 2711P-T7C4A8 offre comunicazione Ethernet a 10/100 Mbps per lo scambio di dati su reti industriali supportate. L'interfaccia RS-232 supporta la comunicazione con dispositivi seriali quando l'applicazione richiede una connessione seriale fisica.

Due porte Host USB e una porta Device USB forniscono interfacce aggiuntive per periferiche e servizi. L'assegnazione delle porte deve essere conforme alla documentazione hardware del terminale e ai requisiti dell'applicazione.

Il terminale dispone di 512 MB di RAM e 512 MB di memoria flash non volatile. Secondo le specifiche fornite, circa 79 MB di memoria non volatile sono destinati all'archiviazione delle applicazioni utente.

Windows CE 6.0 definisce l'ambiente del sistema operativo. Pertanto, prima della sostituzione sul campo, è necessario verificare la compatibilità dell'applicazione e del firmware con il software PanelView Plus 6 installato e con la revisione del terminale.

Domande frequenti

D: Quale display e hardware touch utilizza il modello 2711P-T7C4A8?

R: Utilizza un display TFT transflettivo a colori da 6,5 pollici con risoluzione VGA di 640 x 480 e ingresso touch resistivo analogico.

D: Quale alimentazione richiede il terminale?

R: Le specifiche fornite indicano da 85 a 264 VAC a 47-63 Hz, con un consumo massimo di 60 VA.

D: Il terminale può comunicare tramite interfacce Ethernet e seriale?

R: Sì. L'hardware dispone di una porta Ethernet da 10/100 Mbps e di una porta di comunicazione RS-232.

Linee guida per l'installazione sul campo

Installare il terminale in un'apertura del pannello che sostenga meccanicamente la configurazione dell'involucro specificata e garantisca un accesso sufficiente per la manutenzione.

Verificare l'alimentazione CA in ingresso prima di mettere sotto tensione il terminale. Proteggere il circuito in conformità alle norme applicabili per le installazioni elettriche e alla documentazione dell'apparecchiatura.

Ove possibile, instradare separatamente i cavi di alimentazione CA e i cavi di comunicazione e di segnale a basso livello. Evitare l'instradamento parallelo con i conduttori di motori ad alta corrente, contattori o azionamenti a frequenza variabile.

Per le connessioni Ethernet, utilizzare cavi di qualità industriale adeguati e mantenere la separazione dai conduttori di potenza ad alta rumorosità. Verificare il corretto inserimento dei connettori prima di mettere in servizio la comunicazione di rete.

Per il cablaggio RS-232, rispettare l'assegnazione dei pin del segnale e i limiti di lunghezza del cavo applicabili, definiti dall'apparecchiatura collegata.

Collegare le schermature dei cavi in conformità al progetto di messa a terra dell'impianto e alla documentazione dell'apparecchiatura. Evitare di creare anelli di massa indesiderati tramite più punti di terminazione della schermatura.

Mantenere l'ambiente operativo specificato, da 0 a 55 °C, durante il funzionamento continuo. Non ostruire l'involucro del terminale o l'area di installazione con cavi, componenti di montaggio o altre apparecchiature.

Poiché la documentazione fornita identifica il modello 2711P-T7C22A9P come modello sostitutivo, verificare la compatibilità dell'applicazione, la configurazione del terminale, i requisiti del firmware e i requisiti di migrazione dell'applicazione memorizzata prima della sostituzione.
